На лицевой панели источника питания расположены световые индикаторы, отображающие его

состояние:

- «220В» «HL1» индикатор красного цвета, индицирует наличие сетевого напряжения 220В.

Индикатор не горит, либо мигает раз в две секунды:

- отсутствие сетевого напряжения,

- токовая перегрузка,

- короткое замыкание на выходе.

Каждое мигание соответствует попытке восстановить напряжение на выходе. Если неисправность,

вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному значению, снова

подключается аккумулятор;

- «АКБ +12В» «HL2» - индикатор зелёного цвета, индицирует наличие выходного напряжения и

целостность цепи АКБ.

Горит ровным светом:

- наличии выходного напряжения +12В,

- во время питания источника от сети переменного тока или от АКБ, а также целостности цепи

АКБ (предохранителя F2 номиналом 5А).

Гаснет:

- перегрузка по току,

- короткое замыкание в цепи нагрузки,

- нарушение целостности цепи АКБ (перегорание предохранителя F2),

- пропадание сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или

перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А. Прибор имеет защиту от глубокого

разряда АКБ, при снижении его заряда до 10-10,5В.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к

нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений,

показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

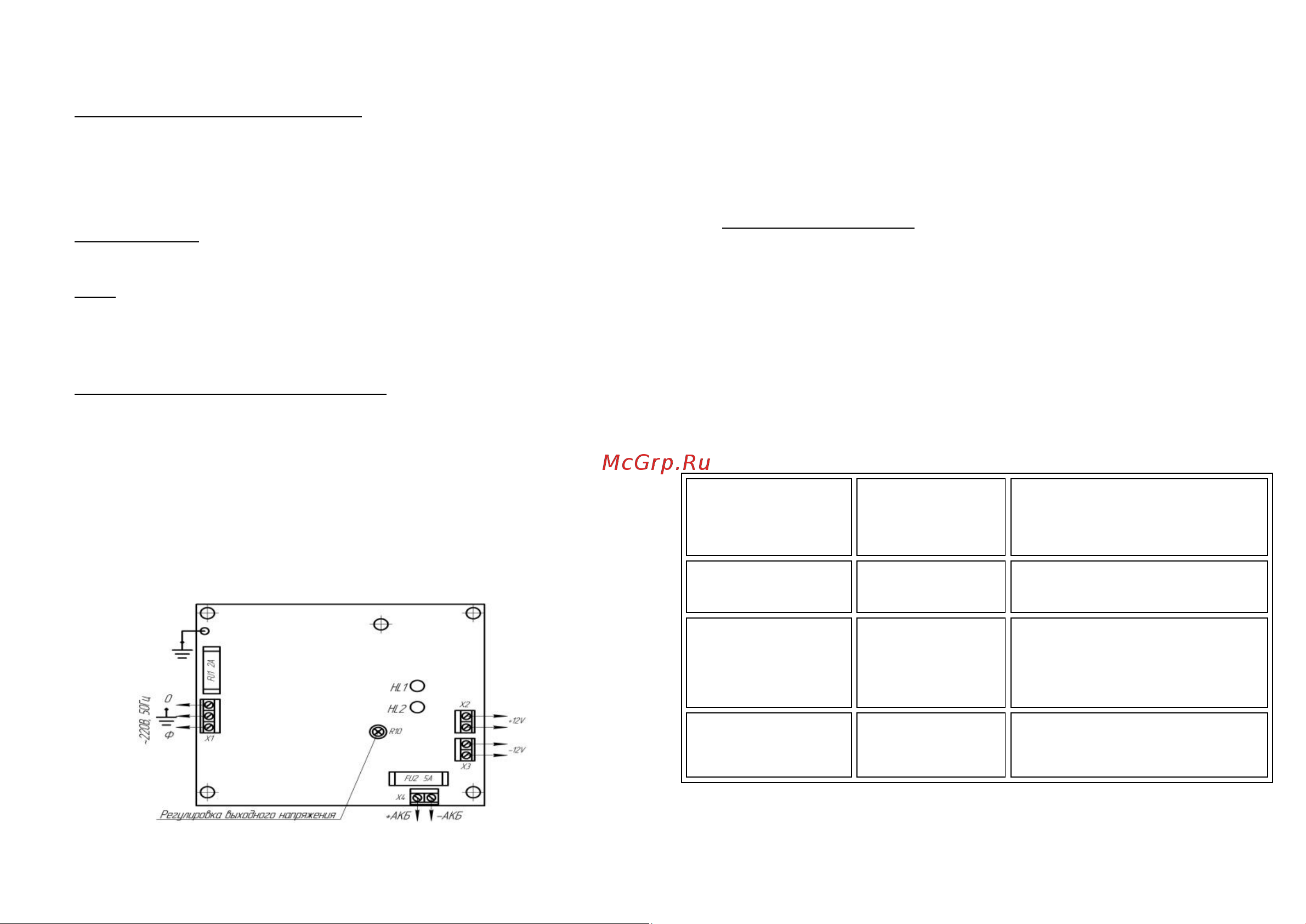

Схема подключения.

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. Загорятся индикаторы «220В» и «АКБ +12В»,

свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,5±0,3В.

- подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ +12В»

будет продолжать гореть, что свидетельствует о переходе прибора на резервное питание (от АКБ). На этом

проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Оба индикатора должны гореть ровным,

непрерывным светом. Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при

эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ,

НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое

сетевое напряжение.

Заменить предохранитель

Проверить напряжение. Оно не должно быть

выше 290В и ниже 100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор (FNR 10K471)

Отправить ИВЭПР на

предприятие – изготовитель для ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до 5÷14В с

частотой около 1Гц.

Синхронно мигает красный

светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка

по току или

недопустимо

низкое сетевое

напряжение.

Измерить сетевое напряжение питания, оно

не должно быть ниже 150В.

Убедиться в работоспособности ИВЭПР при

подключении его к эквиваленту нагрузки на

номинальный ток

(резистор ~ 3 Ом достаточной мощности).

4. При подключении

аккумулятора не светится

зеленый светодиод «АКБ

+12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность включения

аккумулятора.

Проверить напряжение на аккумуляторе и,

если оно ниже 10В, заменить аккумулятор.
