Предохранитель FU2 в цепи аккумуляторной батареи номиналом 2А, установлен на печатной
плате.
В ИВЭПР имеется возможность регулировки выходного напряжения в пределах от 11 до 14В в том
случае, когда нет необходимости в резервировании. Для возможности регулирования на плате
ИВЭПР установлен подстроечный резистор R4.
Источник питания имеет на передней панели световые индикаторы:
- «220В» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит
при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или
коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на
выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается
к исходному значению, снова подключается аккумулятор;
- «Вых +12В, АКБ» «HL2» - индикатор зелёного цвета, индицирует наличие выходного
напряжения и целостность цепи АКБ. Горит ровным светом при наличии выходного напряжения
+12В во время питания источника от сети переменного тока или от АКБ. Светодиод гаснет при
перегрузке по току или коротком замыкании в цепи нагрузки, а в случае пропадания сети
переменного тока 220В – при отсутствии АКБ.
Допускается продолжительное время нахождения источника питания в режиме короткого
замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не
превышает нескольких Вт.
Категорически запрещается переполюсовка клемм АКБ.
Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого
напряжения или, при его отсутствии – вручную при подключении аккумулятора.
Заряд аккумулятора происходит в буферном режиме током 0,2-0,3А. Прибор имеет защиту от
глубокого разряда АКБ, при снижении его заряда до 10 -10,5В.
ПОРЯДОК УСТАНОВКИ.
Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических
повреждений и доступа посторонних лиц.

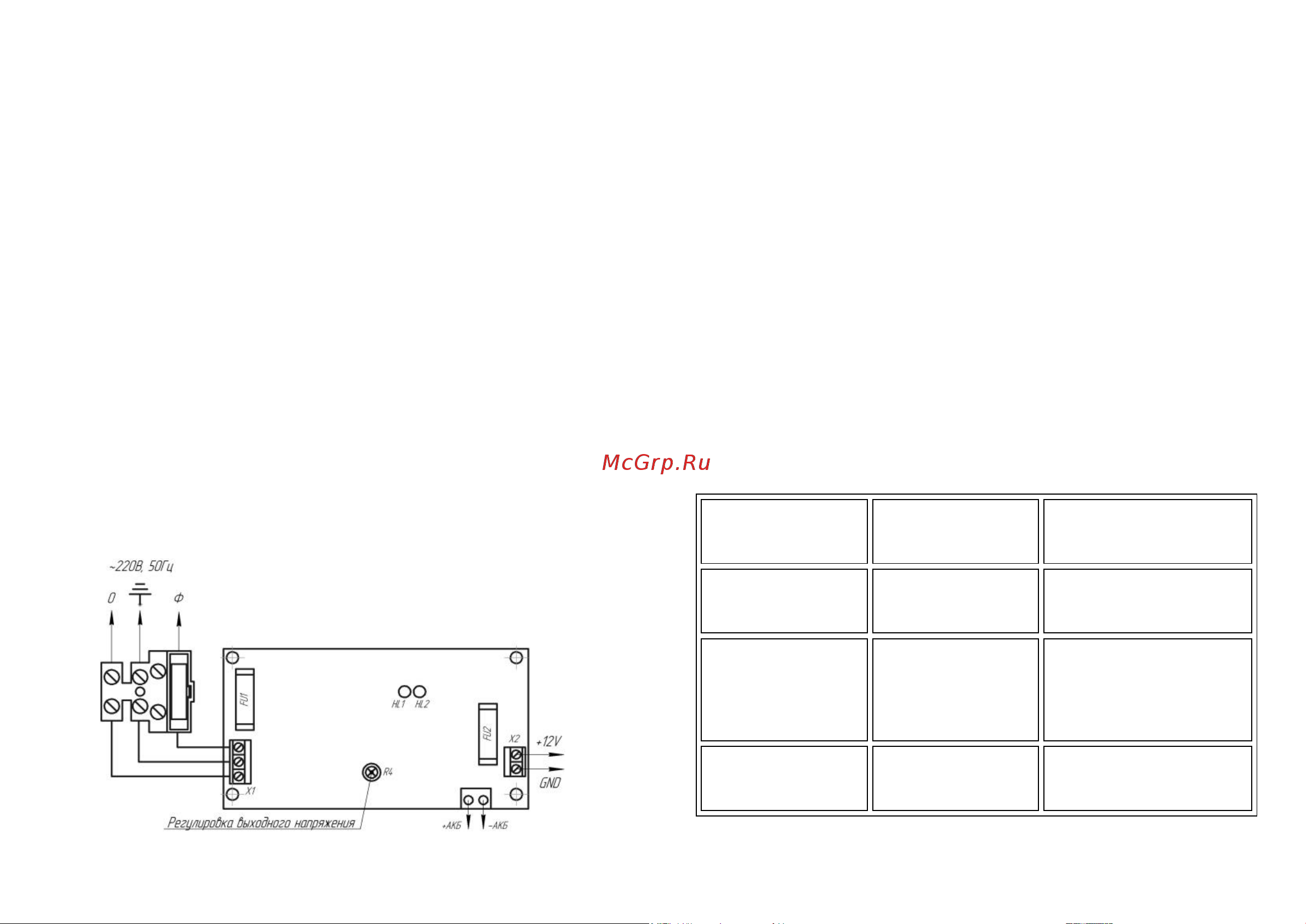

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и
подключите к нему, соблюдая полярность, цепи питания ИВЭПР в соответствии со схемой
электрических соединений, показанной на рис.1.
При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно
отключить аккумулятор, сняв клемму «+».
Рис.1
ПОДГОТОВКА К РАБОТЕ
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В» и
«АКБ», свидетельствующие о его работоспособности.
- проверьте соответствие выходного напряжения значению 13,8±0,3В.
-подключите АКБ, соблюдая полярность;
- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ, Вых
+12В» будет продолжать светиться, что свидетельствует о переходе ИВЭПР на резервное питание.
На этом проверка закончена.
Подсоедините к клеммам ИВЭПР необходимые потребители энергии.
Проверьте правильность монтажа.
Подайте сетевое напряжение и подсоедините аккумулятор. Оба индикатора должны гореть
ровным, непрерывным светом.
Закройте крышку ИВЭПР и опломбируйте ее.
УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям
«Правил технической эксплуатации электроустановок потребителей» и «Правил техники
безопасности при эксплуатации электроустановок потребителей».
ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР
ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.
ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ
НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.
ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ИВЭПР С УСТАНОВЛЕННЫМ В НЕГО
АККУМУЛЯТОРОМ
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
1. Не светится красный
светодиод «220В»
Перегорел сетевой
предохранитель 2А.
Слишком низкое или
слишком высокое сетевое
напряжение.
Заменить предохранитель
Проверить напряжение. Оно не
должно быть выше 290В и ниже
100В
2. При включении в сеть
сгорает предохранитель
Короткое замыкание
защитного варистора.
Неисправен ИВЭПР
Заменить варистор (PVR7D471K)
Отправить ИВЭПР на предприятие
– изготовитель для ремонта.
3. При подключении
источника к сети, выходное
напряжение пульсирует от
0 до 5÷14В с частотой около
1Гц. Синхронно мигает
красный светодиод «220В»
Короткое замыкание в
нагрузке, перегрузка по
току или недопустимо
низкое сетевое напряжение.
Измерить сетевое напряжение
питания, оно не должно быть ниже
150В.
Убедиться в работоспособности
ИВЭПР при подключении его к
эквиваленту нагрузки на
номинальный ток (резистор ~ 3 Ом
достаточной мощности).
4. При подключении
аккумулятора не светится
зеленый светодиод «АКБ
+12В»
Переполюсовка
аккумулятора.
Неисправность
аккумулятора.
Изменить полярность включения
аккумулятора.
Проверить напряжение на
аккумуляторе и, если оно ниже 10В,
заменить аккумулятор.
