На печатной плате устройства установлены 3 световых индикатора:

- «220В» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит

при отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или

коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на

выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается

к исходному значению, снова подключается аккумулятор;

- «Вых +12В» «HL2» - индикатор красного цвета, индицирует наличие выходного напряжения.

Горит ровным светом при наличии выходного напряжения +12В во время питания источника от сети

переменного тока или от АКБ, гаснет при перегрузке по току или коротком замыкании в цепи

нагрузки, а также при отсутствии АКБ или пропадании сети переменного тока 220В;

- «Резерв» «HL3» - индицирует наличие и исправность аккумулятора и цепи заряда загоранием

зеленым цветом. При аварии на АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ) или его

отсутствии гаснет.

Допускается продолжительное время нахождения источника питания в режиме короткого

замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не

превышает нескольких Вт.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого

напряжения или, при его отсутствии - вручную, разъединением, а затем снова подключением

плюсовой клеммы аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,7А.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия механических повреждений и доступа

посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно

отключить аккумулятор, сняв клемму «+».

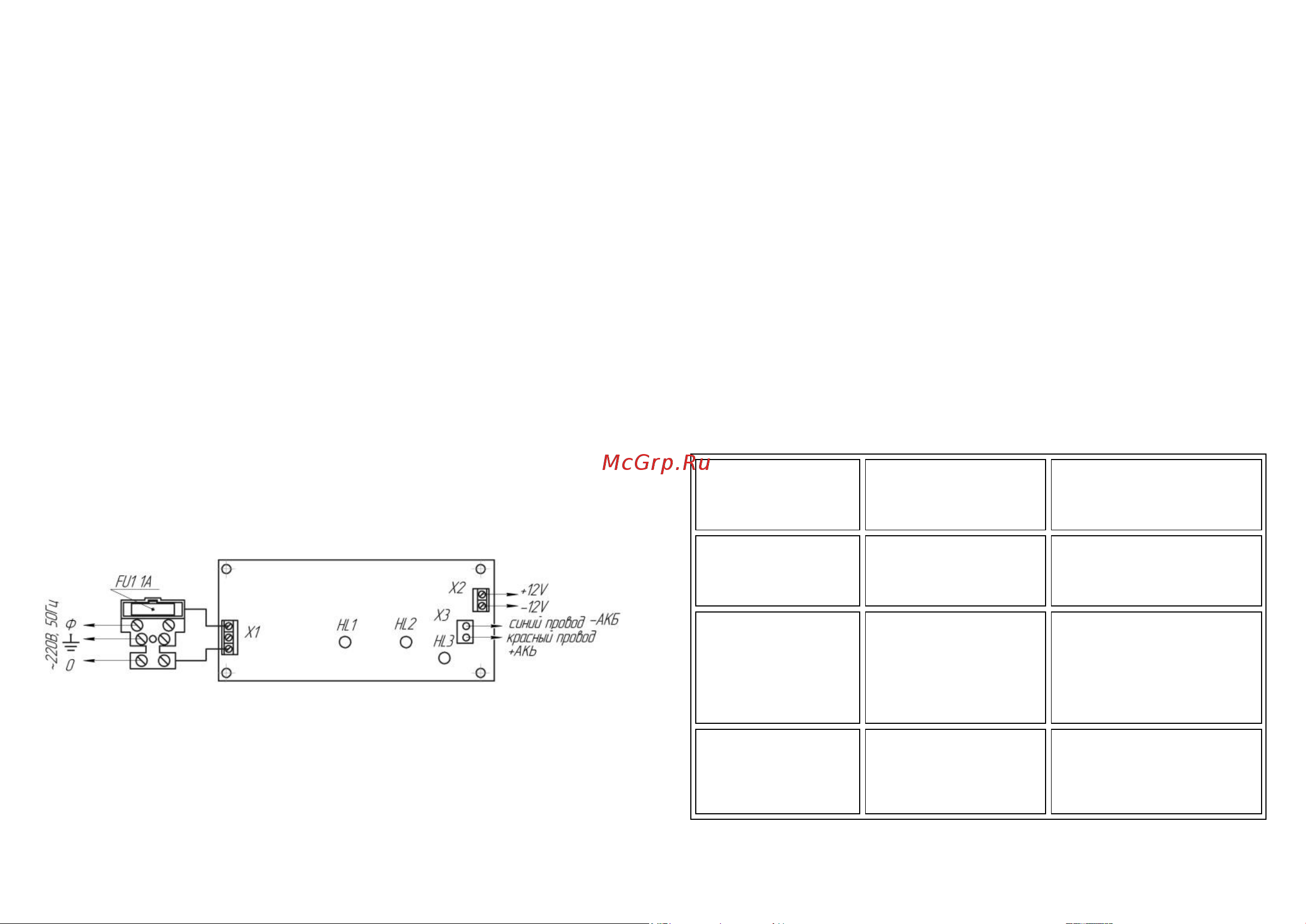

Схема подключения.

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В» и

«Вых +12В», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

- подключите аккумулятор. Должен загореться индикатор «Резерв».

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «Вых +12В»

и «Резерв» будут продолжать светиться, что свидетельствует о переходе прибора на резервное

питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Все три индикатора должны гореть

ровным, непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 1А.

Слишком низкое или

слишком высокое сетевое

напряжение.

Заменить предохранитель

Проверить напряжение. Оно не

должно быть выше 290В и ниже

100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор

(PVR10D471K)

Отправить ИВЭПР на

предприятие – изготовитель для

ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до

5÷14В с частотой

около 1Гц. Синхронно

мигает красный

светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка

по току или недопустимо

низкое сетевое напряжение.

Измерить сетевое напряжение

питания, оно не должно быть

ниже 150В.

Убедиться в работоспособности

ИВЭПР при подключении его к

эквиваленту нагрузки на

номинальный ток (резистор ~ 4

Ом достаточной мощности).

4. При подключении

аккумулятора не

светится зеленый

светодиод «Резерв» и не

загорается красный -

«Вых +12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность

включения аккумулятора.

Проверить напряжение на

аккумуляторе и, если оно ниже

10В, заменить аккумулятор.
