1. Назначение.
Телевизионная корпусная (ТВ) камера высокой чёткости с режимом ДЕНЬ/НОЧЬ
GF-D4322HD-VF предназначена для визуального наблюдения на экране монитора
контролируемых зон в составе охранной телевизионной системы видеонаблюдения.
Передача цифрового видео осуществляется посредством цифрового интерфейса
SDI, что позволяет транслировать в реальном времени видео высокого разрешения
(без компрессии) без потери качества. Физически линия передачи стандарта SDI
может быть выполнена в виде коаксиально кабеля с волновым сопротивлением 75 Ом
и разъемами BNC. Затухание сигнала в коаксиальном кабеле ограничивает длину
линии передачи, поэтому для потоков SDI ee длина не должна превышать 100м. При
более протяженных линиях передачи рекомендуется использовать усилитель-
повторитель.
Для формирования линии передачи рекомендуется использовать кабель
DG113:
Центральный проводник: 1.13 мм (Cu), диэлектрик: 4.8 мм, наружный размер: 6.6
мм, волновое сопротивление: 75±3 Ом, затухание на 862 МГц: 17.3 дБ/100 м,
затухание на 2150 МГц: 28.6 дБ/100 м, коэффициент экранирования: >90 дБ
Допускается использовать другой кабель с аналогичными или лучшими
характеристиками.
2. Основные технические характеристики.
Наименование параметра Значение
Конструктивное исполнение ТВ камеры с механизмом
перемещения отсекающего инфракрасного (ИК) фильтра
«День-Ночь»
Модульная 42х42 мм
с объективом
Характеристики объектива типа «День-Ночь» с изменяемым
фокусным расстоянием и автоматической регулировкой
диафрагмы
f(3,6-16) mm
F(1:1,2)
Тип чувствительного элемента КМОП матрица 1/3”
Технология чувствительного элемента 2.1Mpix
Progressive Scan
Количество эффективных элементов 1944х1092
Видео форматы 1080p@25, 720p@50
Минимальная освещенность объекта при светосиле
объектива F1.4, 30IRE. люкс, не более
0.1
Видеовыходы:
Видеовыход 1
Видеовыход 2
HD-SDI
CVBS (PAL)
Порог переключения режимов «День-Ночь» при
освещенности объекта (при F1.2), лк
от 0,1 до 5
по умолчанию 4
Телевизионный стандарт PAL / CCIR
Синхронизация Внутренняя
Развертка: Чересстрочная
-частота строк, Гц 15625
-частота полей, Гц 50
Время накопления электронного затвора, с От 1/25 до 1/50 000
Режимы, устанавливаемые посредством экранного меню
(OSD) камеры
В соответствии
с п.п. 5.2
Размах композитного видеосигнала на выходе «Video» при
нагрузке 75 Ом, В 1,0
Напряжения питания постоянного тока, В 12±10%
Ток потребления, мА, не более 200
Диапазон рабочих температур, °С от минус 10 до плюс 50
Температура хранения, °С от минус 20 до плюс 60
Относительная влажность
, % , не более 80
Габаритные размеры (ширина, высота, длина), мм, не более 56х42х42
Масса, кг, не более 0,1
3. Комплект поставки.
1. Камера телевизионная GF-D4322HD-VF - 1шт.
2. Паспорт
- 1шт.
3. Упаковка - 1шт.
4. Габаритные размеры и подключение.
Внимание! Подключение и монтаж ТВ камеры производить только при
отключенном питании.
Назначение соединительных кабелей ТВ камеры.
Исполнение Цепь Назначение
Гнездо
BNC
Выход
видео
Выход полного (композитного) видеосигнала.
Центральный контакт разъема является сигнальным.
Наружные
контакты разъемов
BNC
и «Mini Jack»
Общ.
Общий провод полного (композитного)
видеосигнала.
Провод минусовой полярности питающего
напряжения постоянного тока ±12В
Вилка типа
«Mini Jack»
+12В
Для подачи питающего напряжения постоянного тока
±12В. Центральный контакт разъема «Mini Jack»
имеет плюсовую полярность.
4.1.Подключение источников питания производить силовым кабелем с сечением
токоведущих жил, обеспечивающим передачу требуемой мощности. (см. ток
потребления п. 2).
4.2.Подключение сигнального кабеля к выходу ТВ камеры производить
радиочастотным коаксиальным кабелем с волновым сопротивлением 75 Ом.
4.3.Климатическое исполнение подводимых соединительных кабелей должно
соответствовать условиям эксплуатации оборудования.

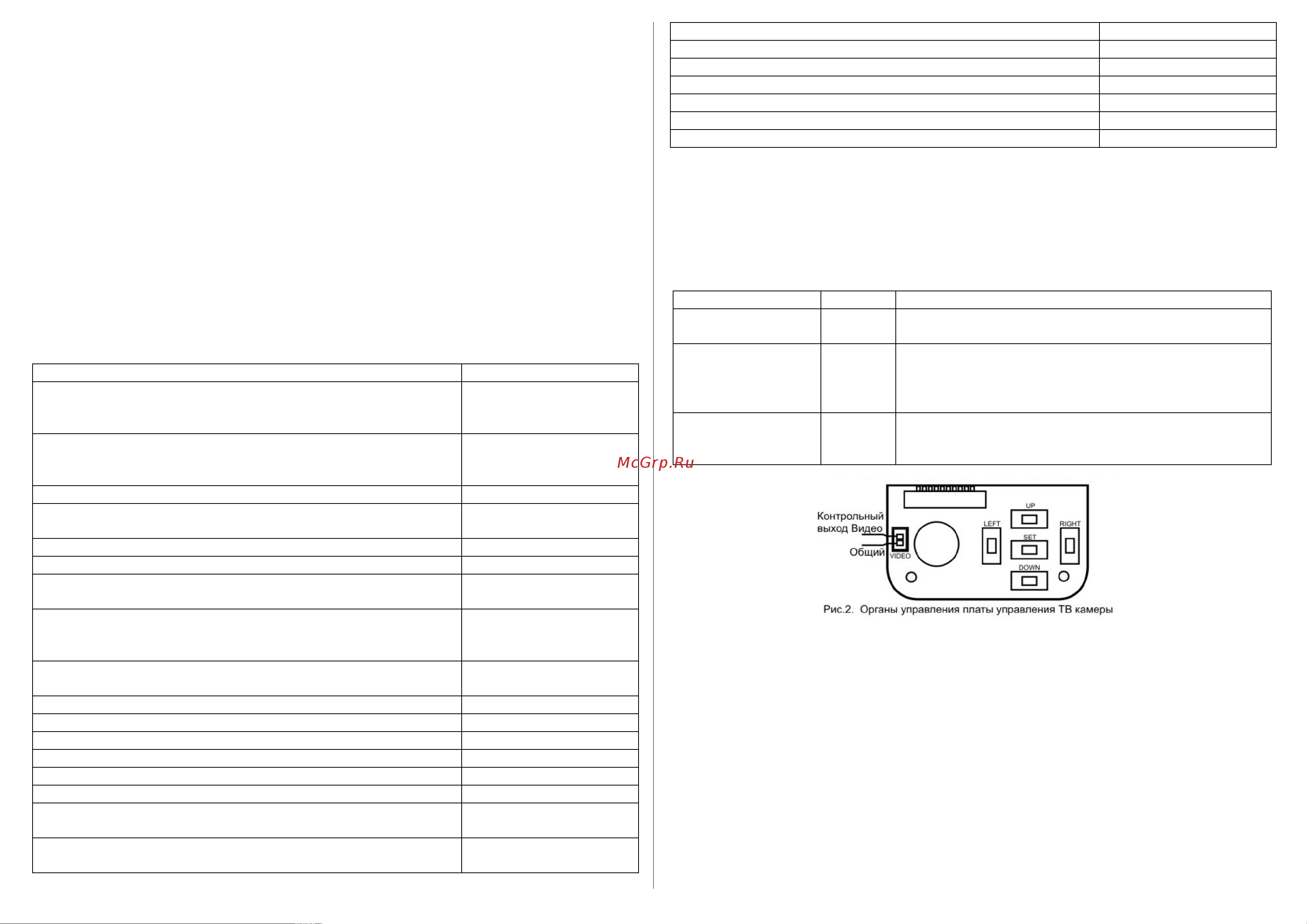

5. Выбор режима работы ТВ камеры.
5.1. Режимы работы ТВ камеры устанавливаются с помощью экранного меню
(OSD), которое выводится на экран контрольного монитора. Для вызова меню
необходимо нажать кнопку «MENU» на задней панели камеры. Навигация по меню
производиться с помощью кнопок навигации «UP»(вверх), «DOWN» (вниз), «LEFT»
(влево - меньше), «RIGHT» (вправо - больше). Выбор и установка режимов камеры
производиться с помощью кнопки «MENU» (вызов меню - выбрать).
5.2. Описание экранного меню приведено в приложении 1.
