1. Назначение.
Телевизионная корпусная (ТВ) камера высокой чёткости с режимом ДЕНЬ/НОЧЬ
GF-M4308HDN-VF предназначена для визуального наблюдения на экране монитора
контролируемых зон в составе охранной телевизионной системы видеонаблюдения.
Передача цифрового видео осуществляется посредством цифрового интерфейса
SDI, что позволяет транслировать в реальном времени видео высокого разрешения
(без компрессии) без потери качества. Физически линия передачи стандарта SDI
может быть выполнена в виде коаксиально кабеля с волновым сопротивлением 75 Ом
и разъемами BNC. Затухание сигнала в коаксиальном кабеле ограничивает длину
линии передачи, поэтому для потоков SDI ee длина не должна превышать 100м. При
более протяженных линиях передачи рекомендуется использовать усилитель-
повторитель.
Для формирования линии передачи рекомендуется использовать кабель
DG113:
Центральный проводник: 1.13 мм (Cu), диэлектрик: 4.8 мм, наружный размер: 6.6
мм, волновое сопротивление: 75±3 Ом, затухание на 862 МГц: 17.3 дБ/100 м,
затухание на 2150 МГц: 28.6 дБ/100 м, коэффициент экранирования: >90 дБ
Допускается использовать другой кабель с аналогичными или лучшими
характеристиками.
2. Основные технические характеристики.
Наименование параметра Значение
Конструктивное исполнение ТВ камеры с механизмом
перемещения отсекающего инфракрасного (ИК) фильтра
«День-Ночь»
Модульная 42х42 мм
с объективом
Тип чувствительного элемента КМОП матрица 1/3”
Технология чувствительного элемента 2.1Mpix
Progressive Scan
Количество эффективных элементов 1944х1092
Видео форматы 1080p@25, 720p@50
Минимальная освещенность объекта при светосиле
объектива F1.4, 30IRE. люкс, не более
0.1
Видеовыходы:
Видеовыход 1
Видеовыход 2
HD-SDI
CVBS (PAL)
Порог переключения режимов «День-Ночь» при
освещенности объекта (при F1.2), лк
от 0,1 до 5
по умолчанию 4
Телевизионный стандарт PAL / CCIR
Синхронизация Внутренняя
Развертка: Чересстрочная
-частота строк, Гц 15625
-частота полей, Гц 50
Время накопления электронного затвора, с От 1/25 до 1/50 000
Режимы, устанавливаемые посредством экранного меню
(OSD) камеры
В соответствии
с п.п. 5.2
Размах композитного видеосигнала на выходе «Video» при
нагрузке 75 Ом, В 1,0
Напряжения питания постоянного тока, В 12±10%
Ток потребления, мА, не более 200
Диапазон рабочих температур, °С от минус 10 до плюс 50
Температура хранения, °С от минус 20 до плюс 60
Относительная влажность
, % , не более 80
Габаритные размеры (ширина, высота, длина), мм, не более 56х42х42
Масса, кг, не более 0,1
3. Комплект поставки.
1. Камера телевизионная GF-M4308HDN-VF - 1шт.
2. Паспорт
- 1шт.
3. Упаковка - 1шт.
4. Габаритные размеры и подключение.
Внимание! Подключение и монтаж ТВ камеры производить только при
отключенном питании.

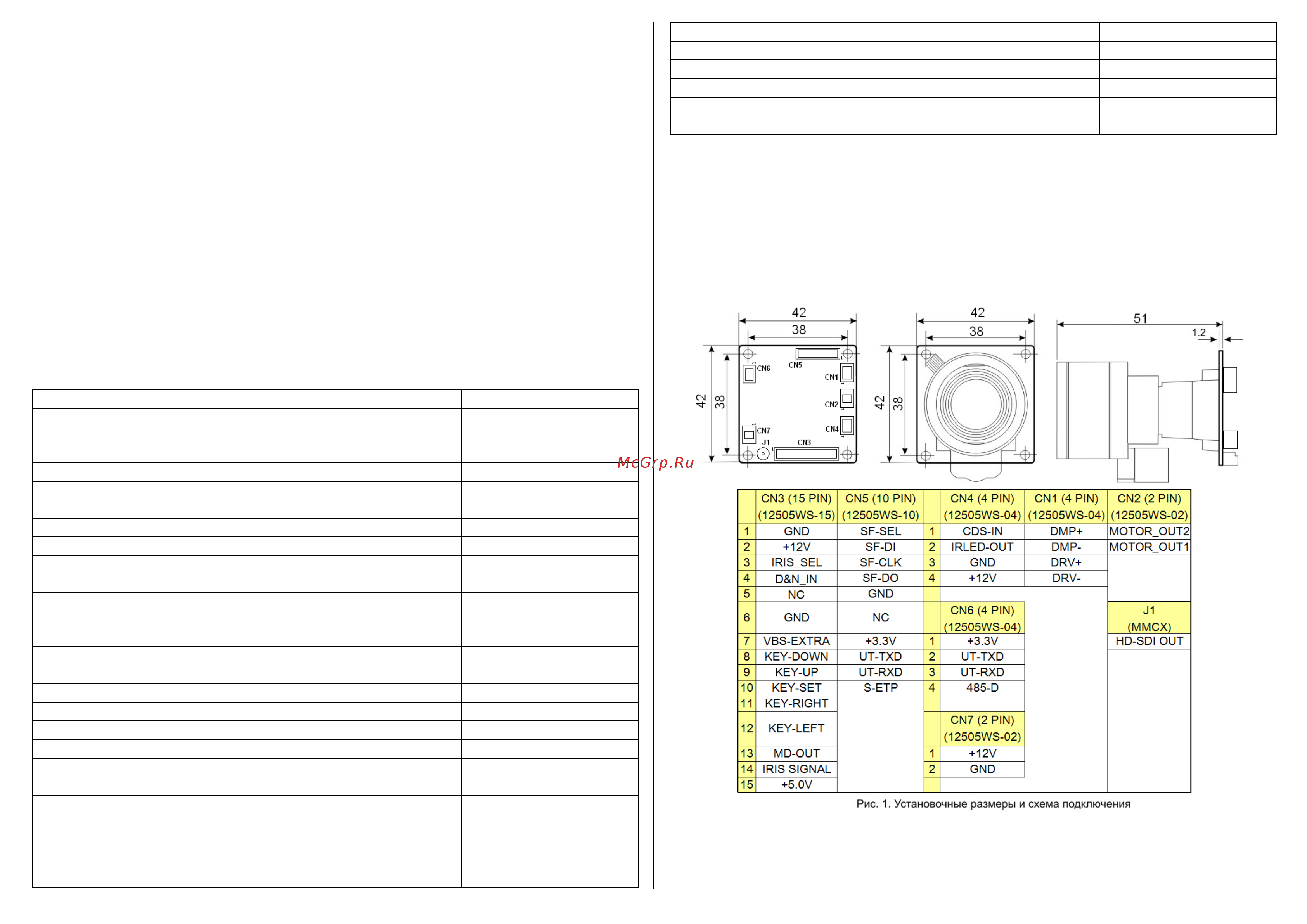

4.1. Установочные размеры и схема подключения камеры приведены на рис. 1.
