1. Назначение.
Телевизионная (ТВ) камера GF-M2302HE-VF предназначена для визуального
наблюдения на экране монитора контролируемых зон в составе охранной
телевизионной системы по ГОСТ Р 51558-2000 и может входить в состав
видеосистемы с любой коммутационной аппаратурой, предназначенной для работы
со стандартным видеосигналом в соответствии с ГОСТ 7845-92 (коммутаторы,
квадраторы, мультиплексоры, цифровые видео регистраторы и т.п.).
2. Основные технические характеристики.
Наименование параметра Значение
Конструктивное исполнение ТВ камеры Модульная 38х38 мм
с объективом
Характеристики объектива F2.8-12 mm / F2,0
Тип чувствительного элемента ПЗС матрица 1/3”
NEXT CHIP (960H)
Количество эффективных элементов 976х582
Разрешение по горизонтали, ТВЛ, не менее 700
Минимальная освещенность объекта при светосиле
объектива 1/F2.0, люкс, не более 0,3
Телевизионный стандарт PAL
Синхронизация Внутренняя
Развертка: Чересстрочная
-частота строк, Гц 15625
-частота полей, Гц 50
Отношение «сигнал-шум» при выключенной АРУ (AGC),
дБ, не менее 48
Время накопления электронного затвора, с от 1/50 до 1/100 000
Коэффициент гамма коррекции (γ)
0,45
Размах композитного видеосигнала на выходе «Video» при
нагрузке 75 Ом, В 1,0
Напряжения питания постоянного тока, В 12±10%
Ток потребления, мА, не более 110
Диапазон рабочих температур, °С от минус 10 до плюс 55
Температура хранения, °С от минус 20 до плюс 60
Относительная влажность окружающего воздуха при
температуре плюс 20С
0
,% , не более 80
Габаритные размеры (ширина, высота), мм, не более 38 х 38
Масса, кг, не более 0,15
3. Комплект поставки.
1. Камера телевизионная GF-M2302HE-VF - 1шт.
2. Паспорт - 1шт.
3. Упаковка - 1шт.
4. Габаритные размеры и подключение.
Внимание! Подключение и монтаж ТВ камеры производить только при
отключенном питании.

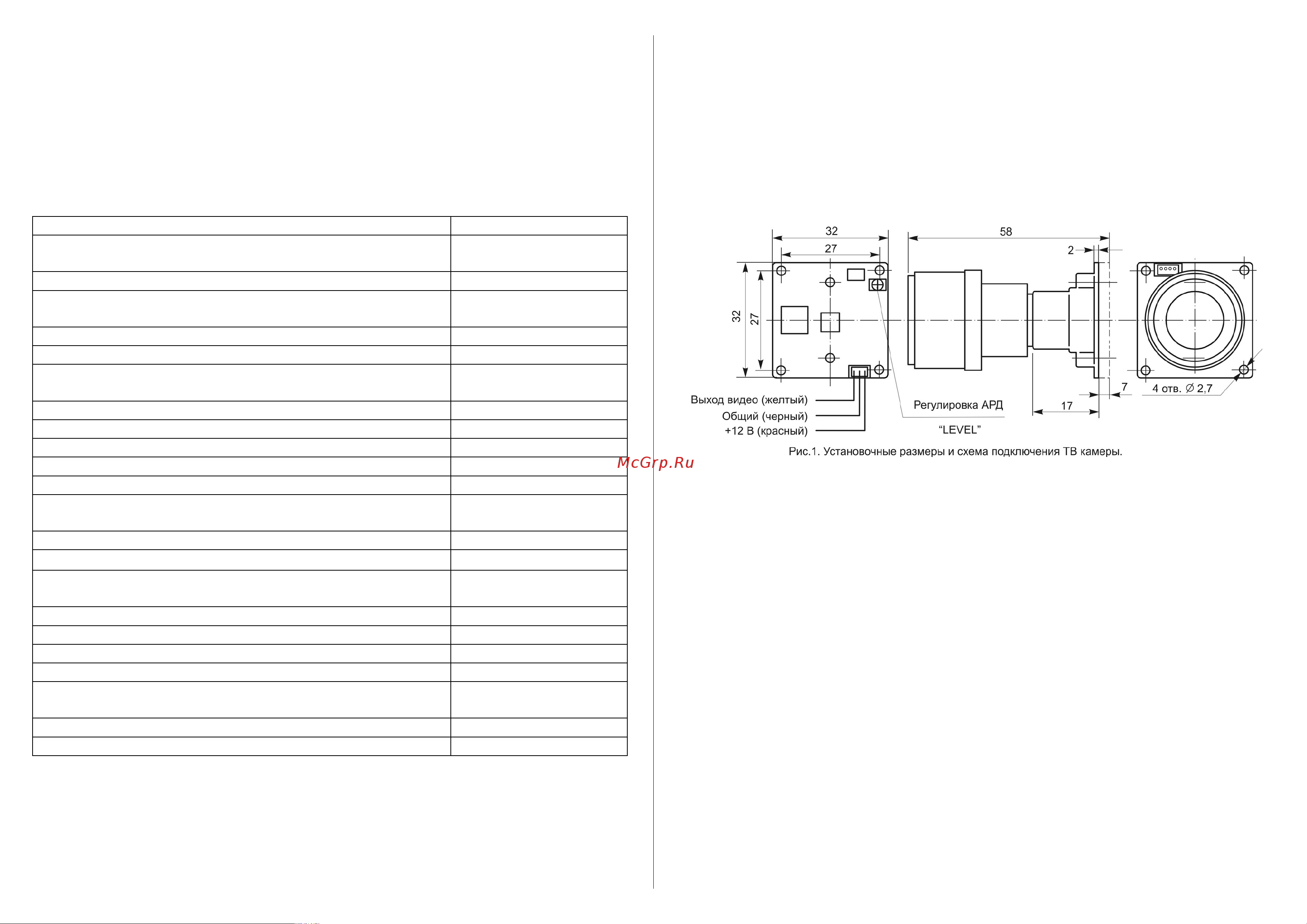

4.1. Установочные размеры и схема подключения камеры приведены на рис. 1.
4.2.Подключение источников питания производить силовым кабелем с сечением
токоведущих жил, обеспечивающим передачу требуемой мощности. (см. ток
потребления п.2).
4.3.Подключение сигнального кабеля к выходу ТВ камеры производить
радиочастотным коаксиальным кабелем с волновым сопротивлением 75 Ом.
4.4.Климатическое исполнение подводимых соединительных кабелей должно
соответствовать условиям эксплуатации оборудования.
