1. Назначение.
Телевизионная (ТВ) камера GF-IR2353HE предназначена для визуального
наблюдения на экране монитора контролируемых зон в составе охранной
телевизионной системы по ГОСТ Р 51558-2000 и может входить в состав
видеосистемы с любой коммутационной аппаратурой, предназначенной для работы
со стандартным видеосигналом в соответствии с ГОСТ 7845-92 (коммутаторы,
квадраторы, мультиплексоры, цифровые видео регистраторы и т.п.).
2. Основные технические характеристики.
Наименование параметра Значение
Конструктивное исполнение ТВ камеры Влагозащищенная
с ИК подсветкой
Класс защиты корпуса IP66
Характеристики объектива f3.6 mm / F2,0
Тип чувствительного элемента ПЗС матрица 1/3”
NEXT CHIP (960H)
Количество эффективных элементов 976х582
Разрешение по горизонтали, ТВЛ, не менее 700
Минимальная освещенность объекта при светосиле
объектива 1/F2.0, люкс, не более
0,3/ 0,03
(IR off)
Телевизионный стандарт PAL
Синхронизация Внутренняя
Развертка: Чересстрочная
-частота строк, Гц 15625
-частота полей, Гц 50
Отношение «сигнал-шум» при выключенной АРУ (AGC),
дБ, не менее 52
Время накопления электронного затвора, с от 1/50 до 1/110000
Коэффициент гамма коррекции (γ) 0,45
Размах композитного видеосигнала на выходе «Video» при
нагрузке 75 Ом, В 1,0
Количество светодиодов ИК прожектора 24
Длина волны излучения ИК прожектора, нм 850
Угол излучения ИК прожектора, град 35
Дальность действия ИК прожектора, м 20
Напряжения питания постоянного тока, В 12±10%
Ток потребления (ИК вкл./выкл.), мА, не более 150/350
Диапазон рабочих температур, °С от минус 10 до плюс 50
Температура хранения, °С от минус 20 до плюс 70
Относительная влажность окружающего воздуха при
температуре плюс 20С
0
,% , не более 85
Габаритные размеры (диаметр, высота, длина), мм, не более 50 x 55 х 182
Масса, кг, не более 1,0
3. Комплект поставки.
1. Камера телевизионная GF-IR2353HE - 1шт.
2. Кронштейн - 1шт.
3. Шестигранный ключ - 1шт.
4. Паспорт - 1шт.
5. Упаковка - 1шт.
4. Габаритные размеры и подключение.
Внимание! Подключение и монтаж ТВ камеры производить только при
отключенном питании.

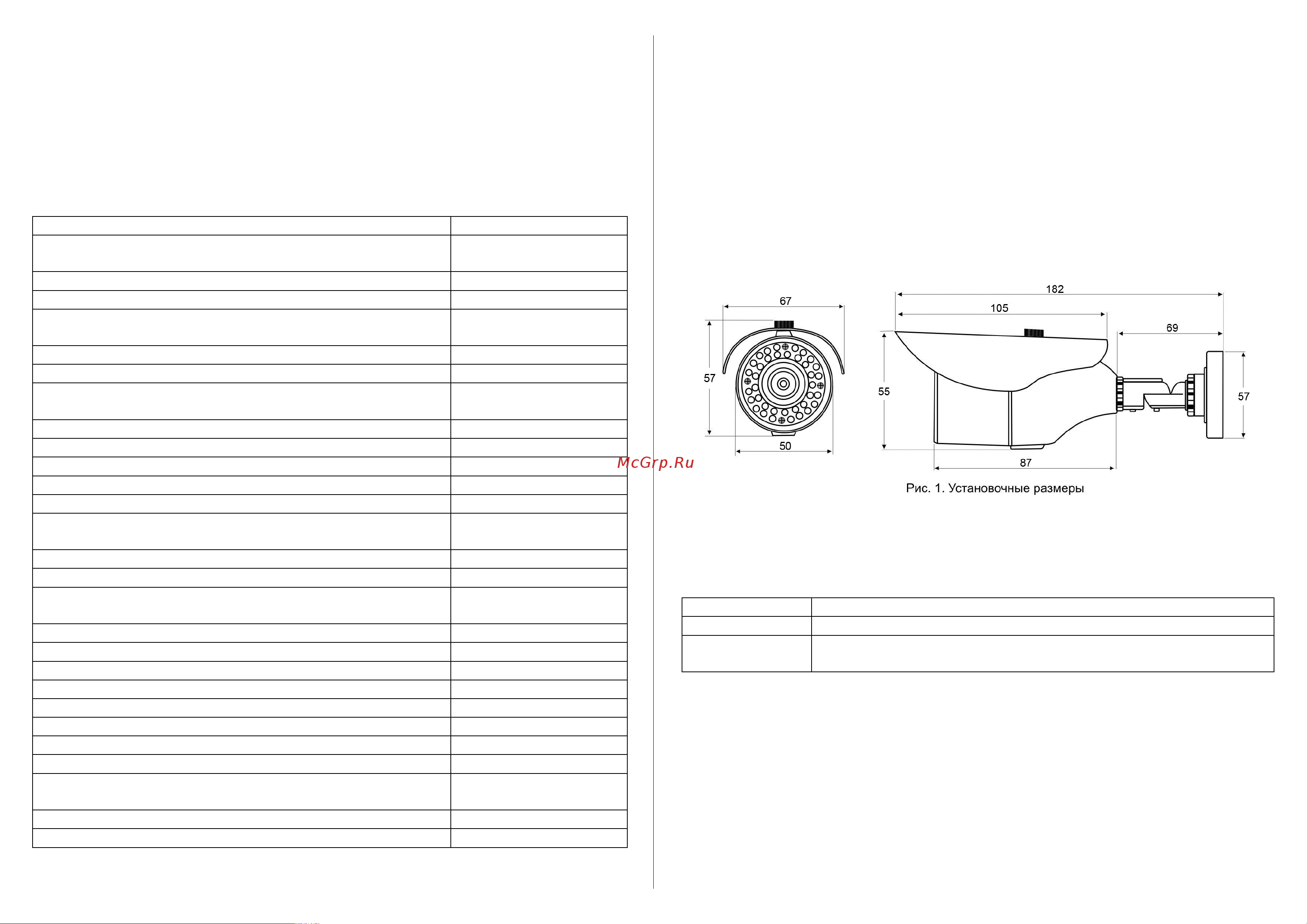

4.1. Установочные размеры камеры приведены на рис.1.
Назначение соединительных кабелей ТВ камеры.
Наименование Назначение
Гнездо (BNC) Выход полного (композитного) видеосигнала
Вилка типа
«Mini Jack»
Для подачи питающего напряжения постоянного тока (+12В)
4.2.Подключение источников питания производить силовым кабелем с сечением
токоведущих жил, обеспечивающим передачу требуемой мощности. (см. ток
потребления п. 2).
4.3.Подключение сигнального кабеля к выходу ТВ камеры производить
радиочастотным коаксиальным кабелем с волновым сопротивлением 75 Ом.
4.4.Климатическое исполнение подводимых соединительных кабелей должно
соответствовать условиям эксплуатации оборудования.
