1. Назначение.
Сетевой коммутатор с инжектором питания GF-AC0208PoE v2 (далее –
Изделие) предназначен для соединения (коммутации) нескольких узлов сети
видеонаблюдения потребителя и обеспечения питания по сети Ethernet сетевых
устройств видеонаблюдения или другого оборудования, поддерживающих про-
токолы сети IEEE 802.3i; IEEE 802.3u, либо питания – с использованием
сплиттера – устройств видеонаблюдения и оборудования, не поддерживающих
данные протоколы. Изделие применяется в составе охранной телевизионной
системы по ГОСТ Р 51558-2014.
Изделие содержит 8 портов со скоростью передачи данных 10/100 Мб/с, и
2 порта Uplink 10/100 Мб/с (по медной паре UTP Cat 5e/6, для каскадного
соединения с коммутаторами и/или узлами), обеспечивающих возможность
сетевого взаимодействия.
Изделие обеспечивает:
- Электропитание оборудования РоЕ в точках беспроводного доступа и устройств
(камер) видеонаблюдения;
- Поддержку стандарта IEEE 802.3af, присвоенного для питаемых устройств (PD);
- Поддержку IEEE 802.3x для работы в полно-дуплексном формате;
- Поддержку функции AUTO MDI/MDI-x при работе по сети стандарта Ethernet
- Доступ к 2000 МАС-адресам системы;
- Светодиодную индикацию подачи питания, состояния соединения, взаимодей-
ствия по цепи соединения и скорости обмена.
На объекте изделие может монтироваться различными способами: в настенном,
настольном или стоечном вариантах.
2. Основные технические характеристики.
Наименование параметра
Значение
Метод передачи
Режим коммутации с промежуточ-
ным хранением (Store-And-Forward)
Емкость базы данных на всю систему
2000 MAC-адресов
Время наработки изделия на отказ
> 50 000 часов
Сетевые протоколы и стандарты
IEEE 802.3; IEEE 802.3u
Потребление / Расход электроэнергии:
Потребляемая мощность изделия, Вт
Бюджет PoE, Вт
Максимальная мощность PoE одного порта, Вт
Максимальная мощность PoE всего Изделия, Вт
Источник питания (адаптер), DC/AC
< 5
< 120
≤ 30
≤ 120
=(48 ÷ 56) B / ≈(220 ± 10%) B
Диапазон рабочих температур, °С
от 0 до плюс 55
Температура хранения, °С
от минус 5 до плюс 60
Относительная влажность, не более
95%, без конденсации
Степень защиты корпуса от пыли и влаги
IP20
Масса изделия, кг
0,62
Габаритные размеры (длина х ширина х высота), мм
220 х 105 х 28
3. Комплект поставки.
4. Рекомендации по проведению силовых кабельных коммуникаций.
Внимание!
Подключение и монтаж изделия производить только при
отключенном питании.
4.1. Подключение источников питания (сети питания) производить силовым
кабелем с сечением токоведущих жил, обеспечивающим передачу требуемой
мощности (см. пункт «Потребление / Расход электроэнергии» Разд. 2).
4.2. Климатическое исполнение подводимых силовых кабелей должно
соответствовать условиям эксплуатации оборудования.
5. Подготовка к работе и работа изделия.
5.1. Подключить к разъемам RJ45 Изделия 4-х парные кабели от питаемых
сетевых устройств в соответствии с Рисунком 1:

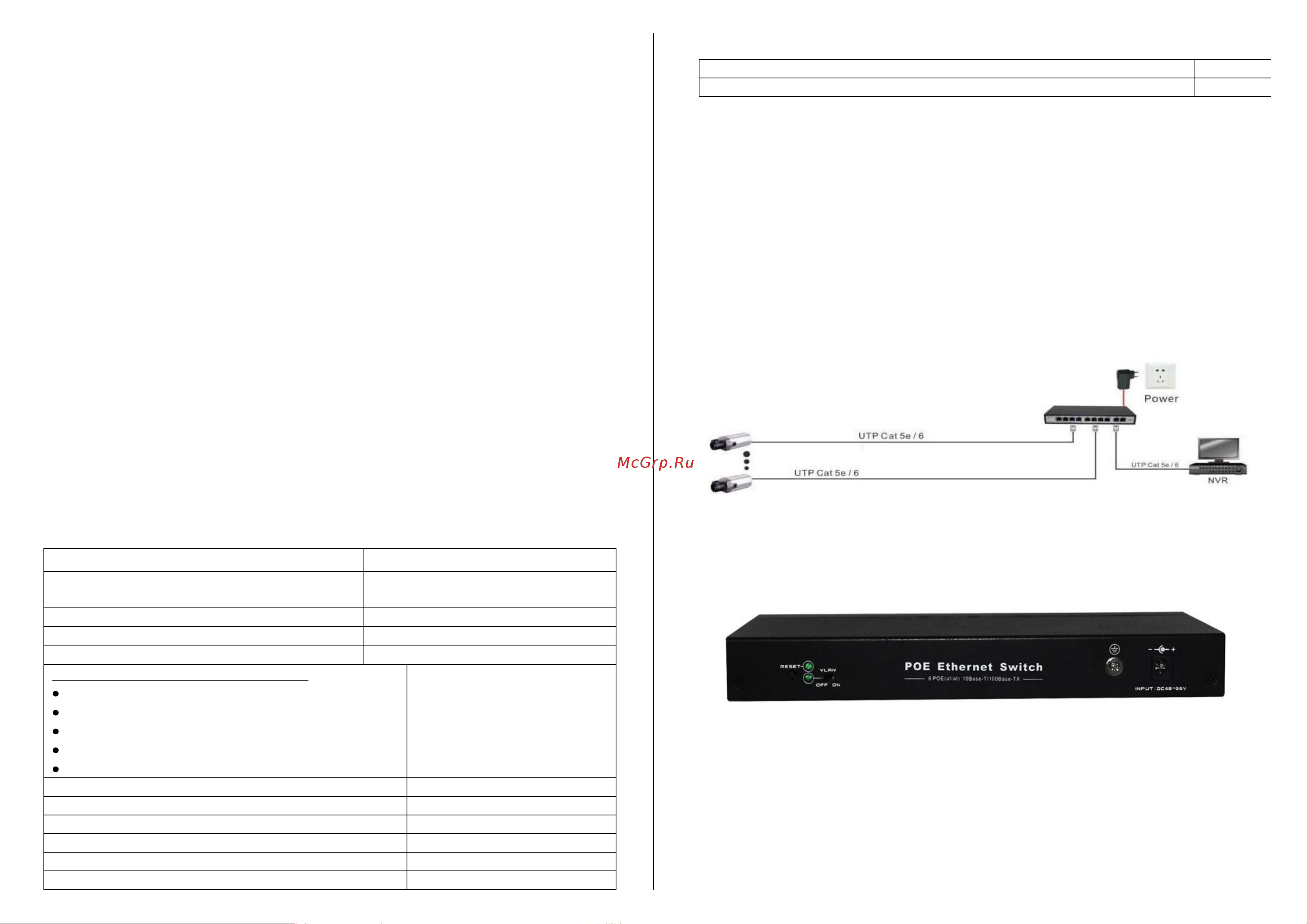

Рис. 1 Схема подключения сетевых устройств
5.2. Подключить гнездо «Input DC 48 – 56 V» на задней панели Изделия
(Рисунок 2) через адаптер питания к сети ≈220 В, при этом на передней панели
загорится светодиодный индикатор «Power».
Рис. 2 Вид задней панели Изделия
Внимание!
Подключение изделия к любым альтернативным источникам
питания по схеме, отличной от Рис.1, без использования
адаптера AC/DC, запрещено.
5.3. После обнаружения и классификации подключенных устройств на соот-
ветствие сетевым протоколам и стандартам, включаются соответствующие
светодиоды «Port», что соответствует подаче PoE на питаемое устройство (PD).
1 шт.
1 шт.
PoE IP-камеры
GF-AC0208PoE v2
100 м
100 м
Сеть ≈220 В
100 м
