1. Назначение.
Сетевой коммутатор с инжектором питания GF-AC0216PoE (далее – Изделие)
предназначен для соединения (коммутации) нескольких узлов сети
видеонаблюдения потребителя и обеспечения питания по сети Ethernet сетевых
устройств видеонаблюдения или другого оборудования, поддерживающих про-
токолы сети IEEE 802.3i; IEEE 802.3u; IEEE 802.3az; IEEE 802.3z; IEEE 802.1ab,
либо питания – с использованием сплиттера – устройств видеонаблюдения и
оборудования, не поддерживающих данные протоколы. Изделие применяется в
составе охранной телевизионной системы по ГОСТ Р 51558-2008.
Изделие содержит 16 портов со скоростью передачи данных 100 Мб/с, и 2
combo-порта Uplink (для каскадного соединения с коммутаторами и/или узлами),
обеспечивающих возможность сетевого взаимодействия:
2 порта 10/100/1000 Мб/с – по медной паре UTP Cat 5e/6 или
2 оптических порта 1000BASE-X SFP – по оптоволокну.
Изделие обеспечивает:
- Электропитание оборудования РоЕ в точках беспроводного доступа и устройств
(камер) видеонаблюдения;
- Поддержку стандарта IEEE 802.3af, присвоенного для питаемых устройств (PD);
- Поддержку IEEE 802.3x для работы в полно-дуплексном формате;
- Поддержку функции AUTO MDI/MDI-x при работе по сети стандарта Ethernet
- Доступ к 8000 МАС-адресам системы;
- Светодиодную индикацию подачи питания, состояния соединения, взаимодей-
ствия по цепи соединения и скорости обмена.
На объекте изделие может монтироваться различными способами: в настенном,
настольном или стоечном вариантах.
2. Основные технические характеристики.
Наименование параметра
Значение
Метод передачи
Режим коммутации с промежуточ-
ным хранением (Store-And-Forward)
Емкость базы данных на всю систему
8000 MAC-адресов
Время наработки изделия на отказ
> 50 000 часов
Сетевые протоколы и стандарты
IEEE 802.3i (10BASE-T);
IEEE 802.3u (100BASE-TХ/FX);
IEEE 802.3az (Ethernet с энергосберегающим
режимом);
IEEE 802.3z (Gigabit Ethernet 1000BASE-X,
1 Гбит/с [125 Мбайт/с] через волоконно-
оптический кабель);
IEEE 802.1ab (Gigabit Ethernet 1000BASE-X,
1 Гбит/с [125 Мбайт/с] по витой паре
5-й категории);
IEEE 802.1af/at (PoE через Ethernet оконечных
устройств повышенной мощности, >24 Вт)
Потребление / Расход электроэнергии:
Потребляемая мощность изделия, Вт
Бюджет PoE, Вт
Максимальная мощность PoE одного порта, Вт
Максимальная мощность PoE всего Изделия, Вт
Источник питания (сеть переменного тока)
< 15
< 260 или < 420
≤ 30
≤ 420
≈ (96 ÷ 264) B
Диапазон рабочих температур, °С
от 0 до плюс 55
Температура хранения, °С
от минус 5 до плюс 60
Относительная влажность, не более
95%, без конденсации
Степень защиты корпуса от пыли и влаги
IP20
Масса изделия, кг
4,3
Габаритные размеры (длина х ширина х высота), мм
440 х 297 х 44,5
3. Комплект поставки.
4. Рекомендации по проведению силовых кабельных коммуникаций.
Внимание!
Подключение и монтаж изделия производить только при
отключенном питании.
4.1. Подключение источников питания (сети питания) производить силовым
кабелем с сечением токоведущих жил, обеспечивающим передачу требуемой
мощности (см. пункт «Потребление / Расход электроэнергии» Разд. 2).
4.2. Климатическое исполнение подводимых силовых кабелей должно
соответствовать условиям эксплуатации оборудования.
5. Подготовка к работе и работа изделия.
5.1. Подключить к разъемам RJ45 Изделия 4-х парные кабели от питаемых
сетевых устройств в соответствии с Рисунком 1:

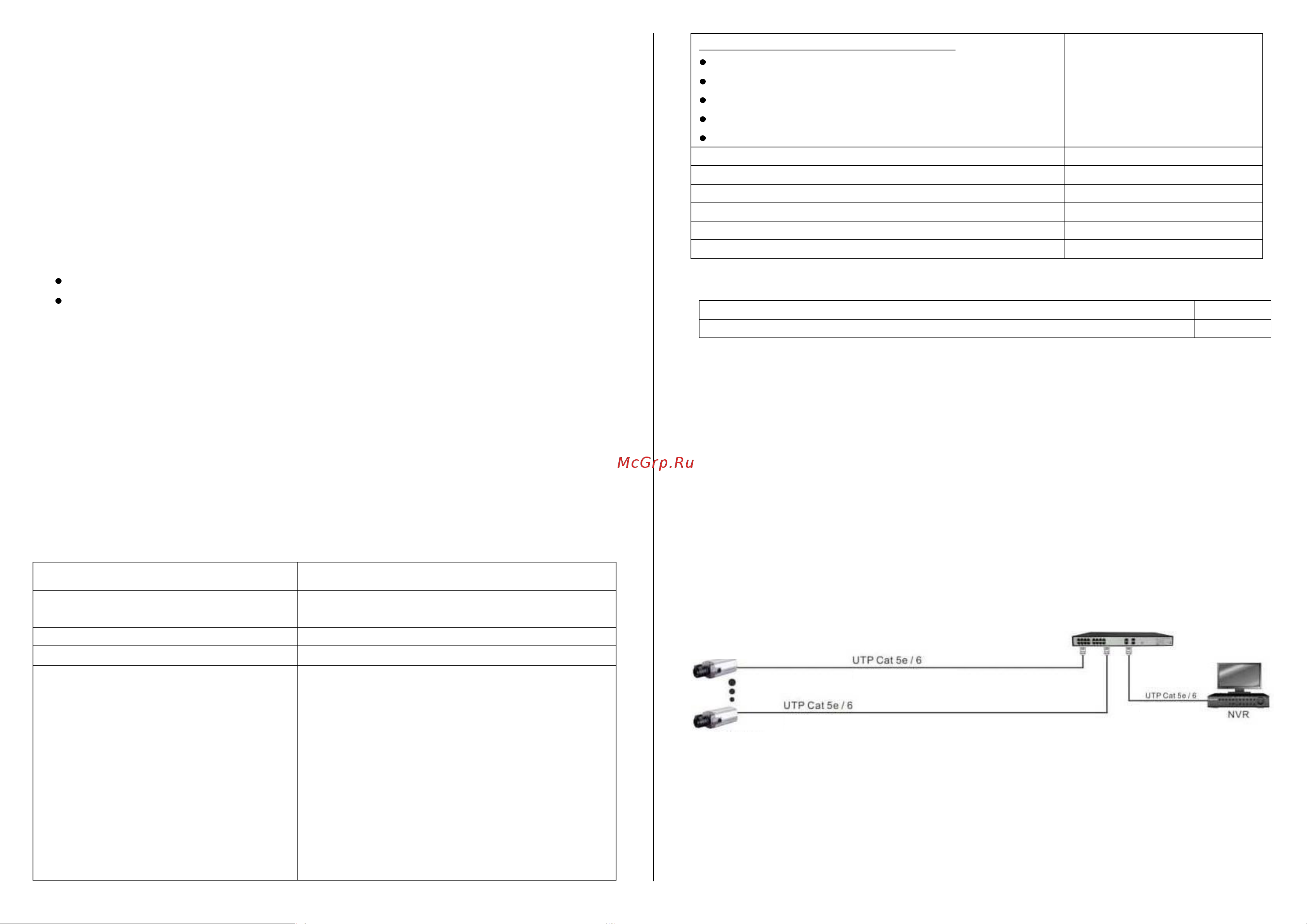

Рис. 1 Схема подключения сетевых устройств
5.2. Подключить Изделие к сети переменного тока с напряжением от 96 В до
264 В, при этом на передней панели загорится светодиодный индикатор «Power».
5.3. После обнаружения и классификации подключенных устройств на соот-
ветствие сетевым протоколам и стандартам, включаются соответствующие
светодиоды «Port», что соответствует подаче PoE на питаемое устройство (PD).
1. Сетевой коммутатор с инжектором питания GF-AC0216PoE
1 шт.
2. Упаковка
1 шт.
GF-AC0216PoE
100 м
100 м
100 м
