Техническоеобслуживание
Защита Защита
Защита
от от
от
коррозии коррозии
коррозии
Всегдапромывайтенасос,преждечемжидкость
засохнетнанасоснойштанге.Никогдане
оставляйтевнасосенаночьводуилижидкость
наосновеводы.Сначалавыполняйтепромывку
водойилисовместимымрастворителем,азатем
уайт-спиритом.Выполнитеинструкцииизраздела
Процедурасбросадавления,page13,нооставьте
антикоррозийныйингибиторвнасоседлязащиты
деталейоткоррозии.
Промывка Промывка
Промывка
•Выполняйтепромывкуоборудованияперед
сменойжидкостей,преждечемжидкость
сможетзатвердетьвоборудовании,вконце
рабочегодня,передхранениемиперед
ремонтомоборудования.
•Выполняйтепромывкуприминимально
возможномдавлении.Проверяйте
герметичностьсоединителейизатягивайтеих
вслучаенеобходимости.
•Промывайтеоборудованиематериалом,
совместимымсрабочимматериаломи
смачиваемымичастямиоборудования.
Техническое Техническое
Техническое
обслуживание обслуживание
обслуживание
тележки тележки
тележки

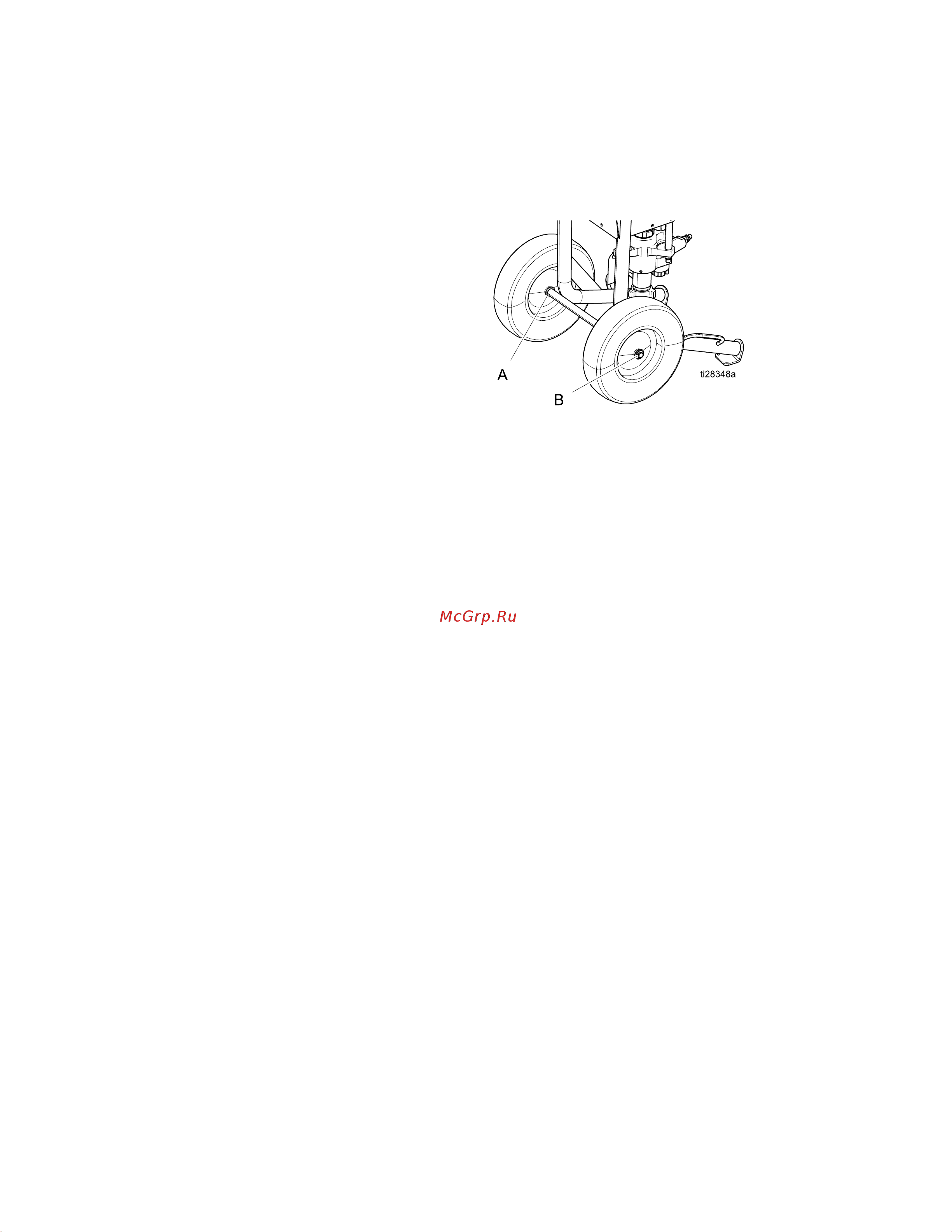

ПериодическисмазывайтеосьмеждуточкамиAи
Bмаловязкиммаслом(см.ниже).
Поддерживайтечистотутележки,ежедневно
удаляяснеебрызгикраскиспомощью
специальногорастворителя.
22
3A8276A
