Отремонтируйтеоборудование
Выпускная Выпускная
Выпускная
запорная запорная
запорная
арматура арматура
арматура
1.Передснятиемилиобслуживанием
выпускнойзапорнойарматуры
выполнитеинструкциираздела
Процедурасбросадавления,page13и
отсоединитеустройствоотисточника
питания.
2.Вслучаезаменывыпускногообратного
клапанаследитезаправильностью
направленияпотокаприповторноммонтаже.
Ремонт Ремонт
Ремонт
выпускной выпускной
выпускной
запорной запорной
запорной
арматуры арматуры
арматуры

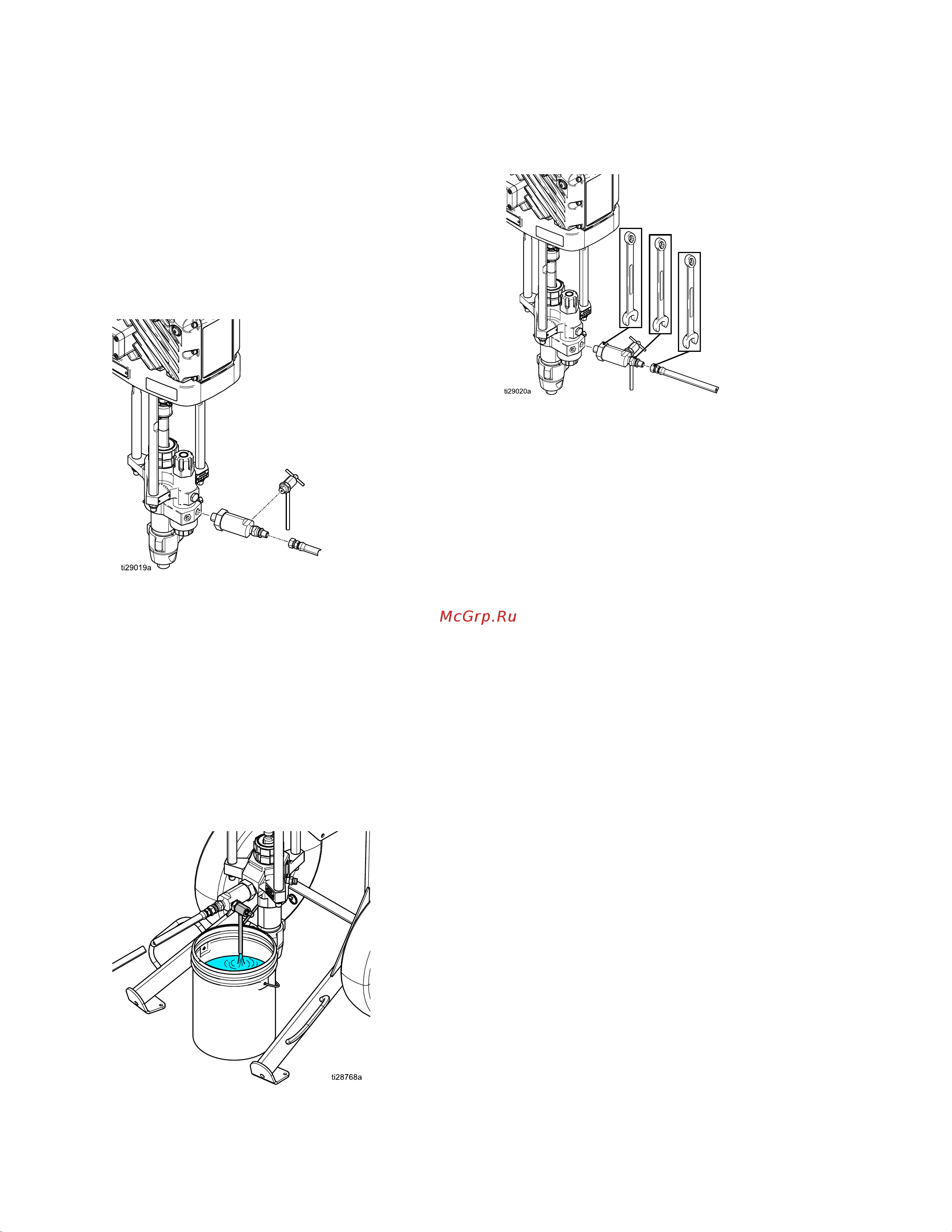

1.Выполнитепромывкунасоса
(см.Заливка/промывка,page15).Остановите
насосвнижнейточкеходапоршня.
2.ВыполнитеинструкцииразделаПроцедура
сбросадавления,page13.
3.Отсоединитенасосотисточникапитания.
4.Поместитеподвыпускнойзапорной
арматуройконтейнердляотходовдлясбора
материала.
5.Припомощидвухгаечныхключейоткрутите
шланг,затемотсоединитешланготкорпуса
выпускнойзапорнойарматуры.
6.Припомощигаечногоключаоткрутите
выпускнуюзапорнуюарматуруидостаньтеее
изнижнегоблоканасоса.
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ:
ПРИМЕЧАНИЕ:
Принеобходимости,вовремя
ремонтастравливающийклапандавления
можетоставатьсяприкрепленнымккорпусу
выпускнойзапорнойарматуры.
7.Открутитегайкувыпускнойзапорной
арматурыоткорпуса.
8.Достаньтеиочиститевсевнутренние
компонентывыпускнойзапорнойарматуры.
Осмотритевседеталинапредметизносаили
поврежденийи,принеобходимости,замените
их.
9.Сновасоберитедетали,придерживаясь
порядка,обратногопорядкуразборки;
направляющиешара(3),фиксаторпружины,
пружинусжатияишар.Припомощи
небольшогонеострогоинструментавтолкните
шариквнутрьиубедитесь,чтошарипружина
движутсябезпомех.
10.Заменитеуплотнительноекольцоинанесите
консистентнуюсмазку.
11.Притянитегайкувыпускнойзапорной
арматурыккорпусусусилием101–108Н•м
(75–80футофунтов).
ПРИМЕЧАНИЕ: ПРИМЕЧАНИЕ:
ПРИМЕЧАНИЕ:
Есливпроцессеремонта
выпускнойзапорнойарматурыбылснят
стравливающийклапандавления,повторно
установитеегонаэтомэтапе.
12.Сноваприсоединитевыпускнуюзапорную
арматурукнижнемублокунасосаиубедитесь,
чтострелкаиндикациипотоканаправленаот
насосаичтовыпускклапанасбросадавления
смотритвниз.
30 3A8276A
