Монтаж
3A5498E 11
Монтаж
При распылении в замкнутом пространстве, например
внутри резервуаров для хранения, располагайте насос
за пределами замкнутой зоны.
Сборка модуля для настенного
монтажа
ПРИМЕЧАНИЕ. Перед монтажом насосного модуля на
стену выполните инструкции раздела Процедура
сброса давления на стр. 13.
1. Убедитесь, что стена достаточно прочна, чтобы
выдержать вес насоса вместе с принадлежностями,
материалом и шлангами, а также нагрузки,
возникающие во время работы насоса.
2. Просверлите четыре отверстия диаметром 11 мм
(7/16 дюйма), используя кронштейн в качестве
шаблона. Используйте в кронштейне любые из трех
групп монтажных отверстий. См. раздел Схема
расположения отверстий в монтажном
кронштейне для настенного на стр. 39.
3. Приверните кронштейн к стене болтами с шайбами,
которые будут надежно удерживаться в стене,
учитывая ее материал и конструкцию.
4. Прикрепите насосный модуль к монтажному
кронштейну.
5. Подсоедините шланги для воздуха и материала
(см. раздел Подготовка к работе на стр. 12).

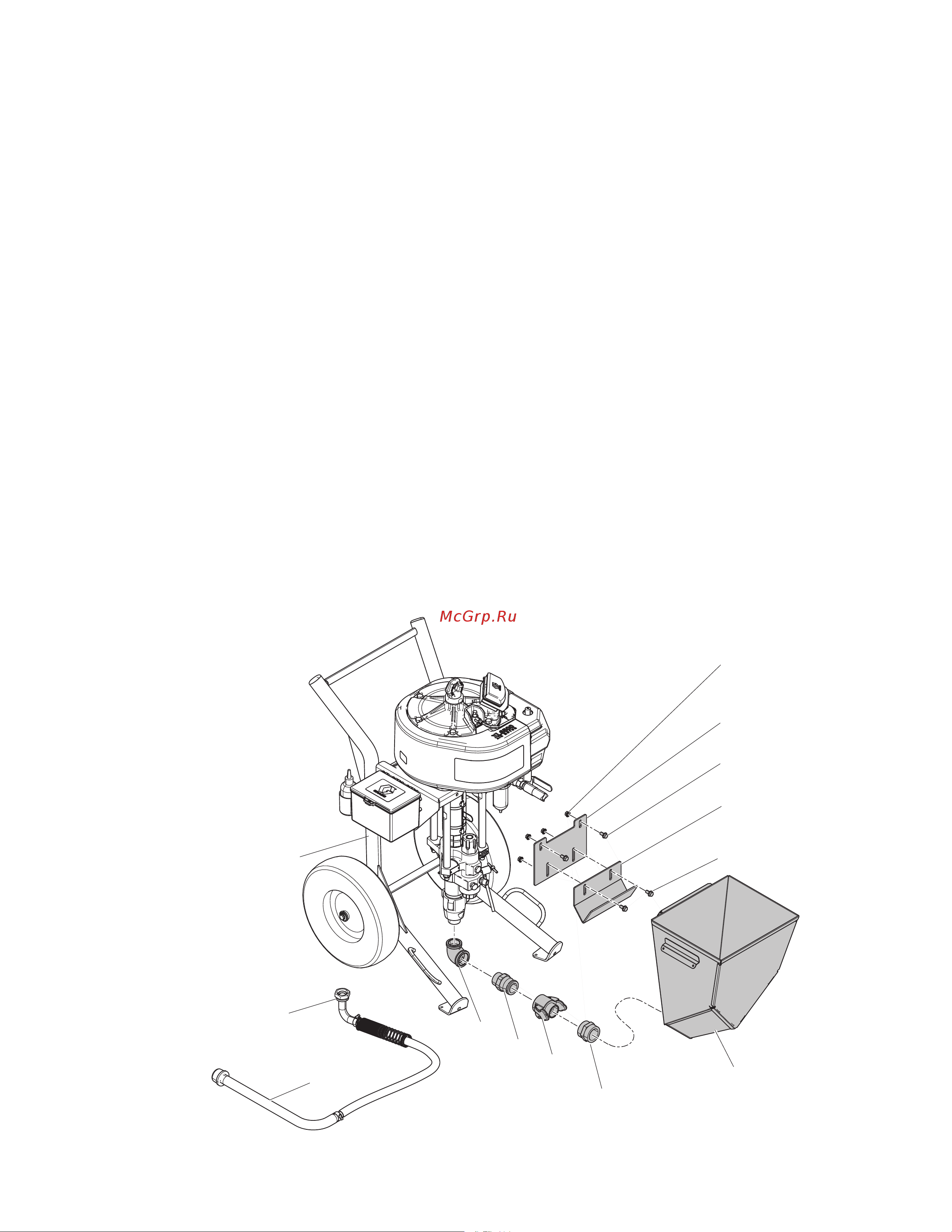

Сборка бункера
1. При необходимости отсоедините и снимите
всасывающий шланг (NA).
2. Прикрепите кронштейн (KK) к тележке (JJ) при
помощи гаек (MM) и винтов (HH).
3. Прикрепите кронштейн (GG) к кронштейну (KK) при
помощи гаек (MM) и винтов (HH), не затягивая их.
4. Установите колено (РР) и фитинг (ВВ) на насос.
5. Установите фитинг (DD) и фитинг (СС) на бункер.
6. Подсоедините фитинг (CC) к фитингу (BB).
Отрегулируйте высоту кронштейна (GG) так, чтобы
он находился под кромкой на задней стенке
бункера (ЕЕ). Затяните гайки (ММ).
WLD
00
..
++
**
))
((
''
&&
%%
33
11
1$
--
