Для замены следует использовать только детали, выпущенные компанией Graco.
Применение запасных деталей сторонних производителей может повлечь за собой аннулирование гарантии.

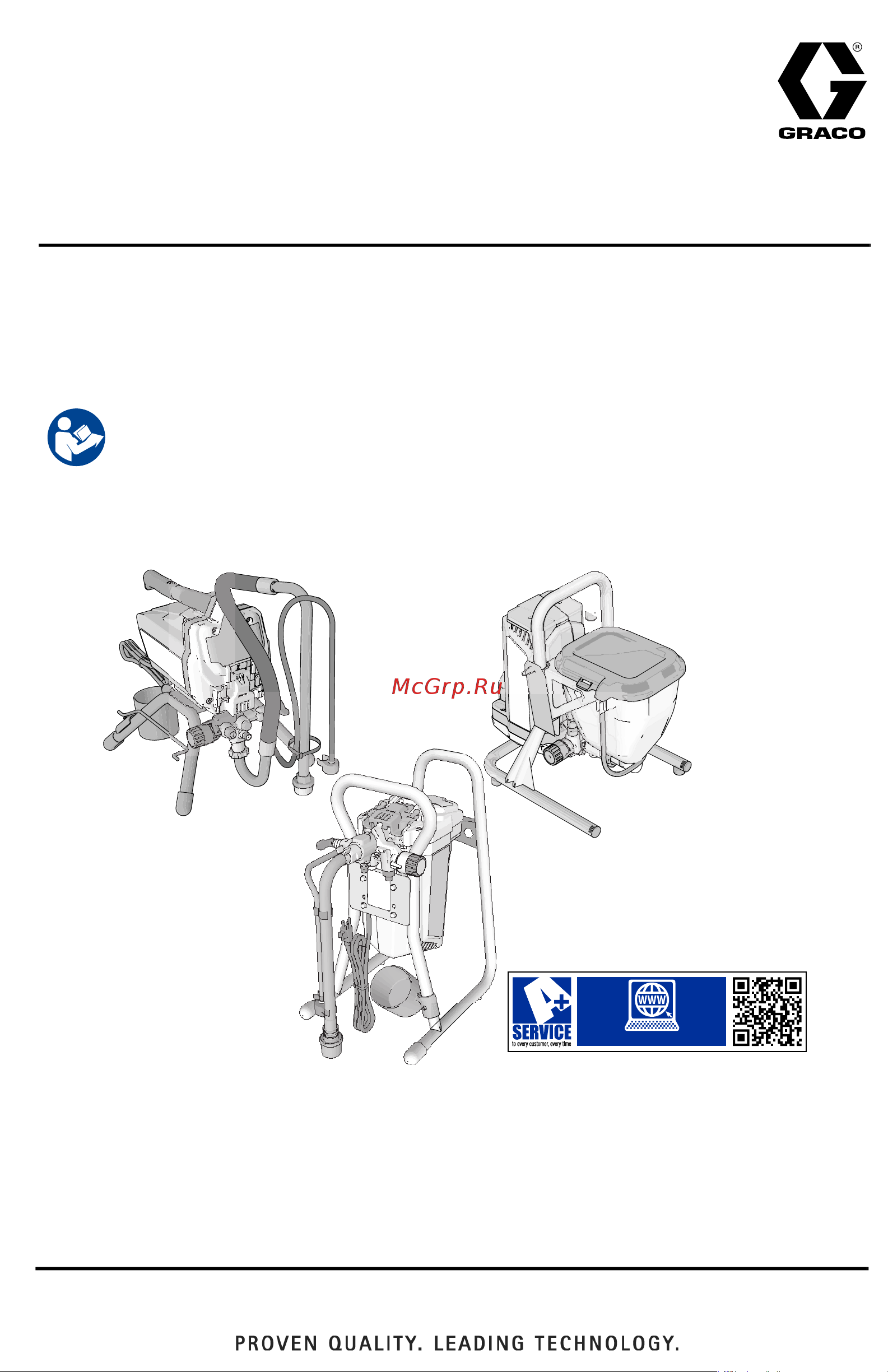

3A3305L
RU
Эксплуатация, Спецификация деталей
Электрические безвоздушные
распылители, модель GX
Только для профессионального использования. Не одобрено для использования
во взрывоопасных атмосферах или в опасных зонах. Переносной безвоздушный
распылитель покрытий и красок для декоративной отделки.
Модели: GX
Максимальное рабочее давление 20,7 МПа (207 бар, 3000 фунтов на кв. дюйм)
Дополнительную информацию о модели см. на стр. 4.
Важные инструкции по технике безопасности
Прочтите все предупреждения и инструкции в настоящем руководстве, сопутствующих
руководствах и на устройстве, в том числе на шнуре питания. Ознакомьтесь с элементами
управления и надлежащим использованием оборудования. Сохраните эти инструкции.
Сопутствующие руководства
Пистолет – 311861 (модель FTX), 312830 (модель SG3) Насос – 3A3172
ti272
85a
www.graco.com/techsupport
?? ??
Содержание
- A3305l 1
- Важные инструкции по технике безопасности 1
- Эксплуатация спецификация деталей 1
- Электрические безвоздушные распылители модель gx 1
- Содержание 2
- Благодарим за покупку 3
- Содержание 3
- Модели 4
- Заземление 5
- Предупреждение 5
- Предупреждения 5
- Удлинители 5
- 3a3305l 6
- Опасность пожара и взрыва 6
- Предупреждение 6
- Предупреждения 6
- A3305l 7 7
- Опасность инъекции под кожу 7
- Опасность неправильного применения оборудования 7
- Предупреждение 7
- Предупреждения 7
- 3a3305l 8
- Законопроект 65 штата калифорния 8
- Опасность отравления токсичными жидкостями или газами 8
- Опасность повреждения алюминиевыми компонентами под давлением 8
- Опасность получения травм от движущихся деталей 8
- Опасность поражения электрическим током 8
- Предупреждение 8
- Предупреждения 8
- Средства индивидуальной защиты 8
- A3305l 9 9
- Модели на стойке 9
- Ознакомление со своим распылителем 9
- 3a3305l 10
- Модели на di стойке 10
- Ознакомление со своим распылителем 10
- A v b n 11
- A3305l 11 11
- Модели для бункера 11
- Ознакомление со своим распылителем 11
- Настройка 12
- Фильтрование краски 12
- Начало работы 13
- Процедура сброса давления 13
- Клапан prime spray 14
- Модели на стойке 14
- Начало работы 14
- Промывочная консервационная жидкость 14
- Модели для бункера 15
- Начало работы 15
- 3a3305l 16
- Prime slow 16
- Заполнение насоса 16
- Заполнение пистолета 16
- Начало работы 16
- Начало работы 17
- Инструкции по распылению 18
- Распыление 18
- Установка распылительного наконечника 18
- Выбор наконечника и величины давления 19
- Для выбора функции установите соответствующий символ на регуляторе напротив индикатора настройки на распылителе 19
- Инструкции по распылению 19
- Касательно рекомендованного давления распыления для вашего материала смотрите таблицу касательно рекомендаций производителя смотрите указания на банке с краской материалом 19
- Наконечники для чистовой отделки 19
- Настройка регулировки давления 19
- Ti2038a 20
- Инструкции по распылению 20
- Качество формы распыла 20
- Пистолет с пусковым механизмом 20
- Приемы распыления 20
- Прицеливание пистолета 20
- Инструкции по распылению 21
- Прочистка засоренного наконечника 21
- Очистка 22
- Очистка из емкости 22
- A3305l 23 23
- Prime slow 23
- Отпустите пусковой курок включите блокиратор пускового курка 23
- Очистка 23
- Поверните круглую ручку регулятора давления в положение prime clean 23
- Prime slow 24
- Интенсивная промывка 24
- Очистка 24
- A3305l 25 25
- Включите подачу воды откройте клапан промойте от краски трубку всасывания сливную трубку и впускной сетчатый фильтр а затем закройте клапан 25
- Жидкость не станет относительно чистой 25
- Запустите на 20 секунд циркуляцию воды через распылитель в емкость для отходов 25
- Открутите впускной сетчатый фильтр от трубки всасывания поместите впускной сетчатый фильтр в емкость для отходов 25
- Очистка 25
- Поверните ручку выключателя on off вкл выкл в положение on вкл 12 откройте клапан насадки для интенсивной промывки 25
- Подсоедините садовый шланг к трубке всасывания с клапаном насадки для интенсивной промывки оставьте сливную трубку в емкости для отходов 25
- Очистка 26
- Промывка бункера 26
- A3305l 27 27
- Prime slow 27
- Очистка 27
- Стр 28 27
- Очистка 28
- Очистка жидкостного фильтра instaclea 28
- Очистка жидкостного фильтра instaclean 28
- Очистка пистолета 28
- Хранение 29
- Выбор размера наконечника 30
- Выбор распылительного наконечника 30
- Жидкости 30
- Интерпретация номера наконечника 30
- Совместимость очищающей 30
- Совместимость очищающей жидкости 30
- Справочный материал 30
- Инструкции по электростатическому заземлению 31
- Справочный материал 31
- 3a3305l 32
- Быстрая справка 32
- Справочный материал 32
- Безвоздушные шланги 33
- Распылительные наконечники 33
- Ремонт насоса 33
- Техническое обслуживание 33
- Инструмент для извлечения впускного клапана 34
- Инструмент для снятия насоса proxchange 34
- Техническое обслуживание 34
- Техническое обслуживание 35
- Установка насоса 35
- 3a3305l 36
- Перед проверкой или ремонтом выполните инструкции раздела процедура сброса давления стр 13 36
- Перед тем как обратиться в авторизо ванный сервисный центр попробуйте все решения предложенные в этой таблице поиска и устранения 36
- Поиск и устранение неисправностей 36
- Проблема причина способ устранения 36
- Способы устранения неисправностей перечисленные в начале каждой причины являются наиболее распро страненными начните с начала списка и продолжите вниз для определения конкретного решения 36
- A3305l 37 37
- Поиск и устранение неисправностей 37
- Проблема причина способ устранения 37
- 3a3305l 38
- Поиск и устранение неисправностей 38
- Проблема причина способ устранения 38
- A3305l 39 39
- Поиск и устранение неисправностей 39
- Проблема причина способ устранения 39
- 3a3305l 40
- Распылители на стойке 17h211 17h214 40
- См стр 46 40
- A3305l 41 41
- Распылители на стойке 17h211 17h214 41
- Спецификация деталей распылителей на стойке 17h211 17h214 41
- Распылители на di стойке 24y680 17g183 17h218 17h219 17h221 42
- A3305l 43 43
- Распылители на di стойке 24y680 17g183 17h218 17h219 17h221 43
- Спецификация деталей распылителей на di стойке 24y680 17g183 17h218 17h219 17h221 43
- 3a3305l 44
- Распылители для бункера 17f924 17g184 17h222 17h223 44
- См стр 46 44
- A3305l 45 45
- Распылители для бункера 17f924 17g184 17h222 17h223 45
- Спецификация деталей распылителей для бункера 17f924 17g184 17h222 17h223 45
- Блок насоса 46
- A3305l 47 47
- Блок насоса 47
- Перечень деталей насоса 47
- Схемы электропроводки 48
- Схемы электропроводки 49
- Gx 19 gx 21 finishpro gx 19 50
- От 30 до 160 f от 35 до 71 c 50
- От 40 до 115 f от 4 до 46 c 50
- Технические характеристики 50
- Gx 19 gx 21 finishpro gx 19 51
- Технические характеристики 51
- От 30 до 160 f от 35 до 71 c 52
- От 40 до 115 f от 4 до 46 c 52
- Технические характеристики 52
- A3305l 53 53
- Стандартная гарантия компании graco 53
