Ремонт/замена
3A6301J 13

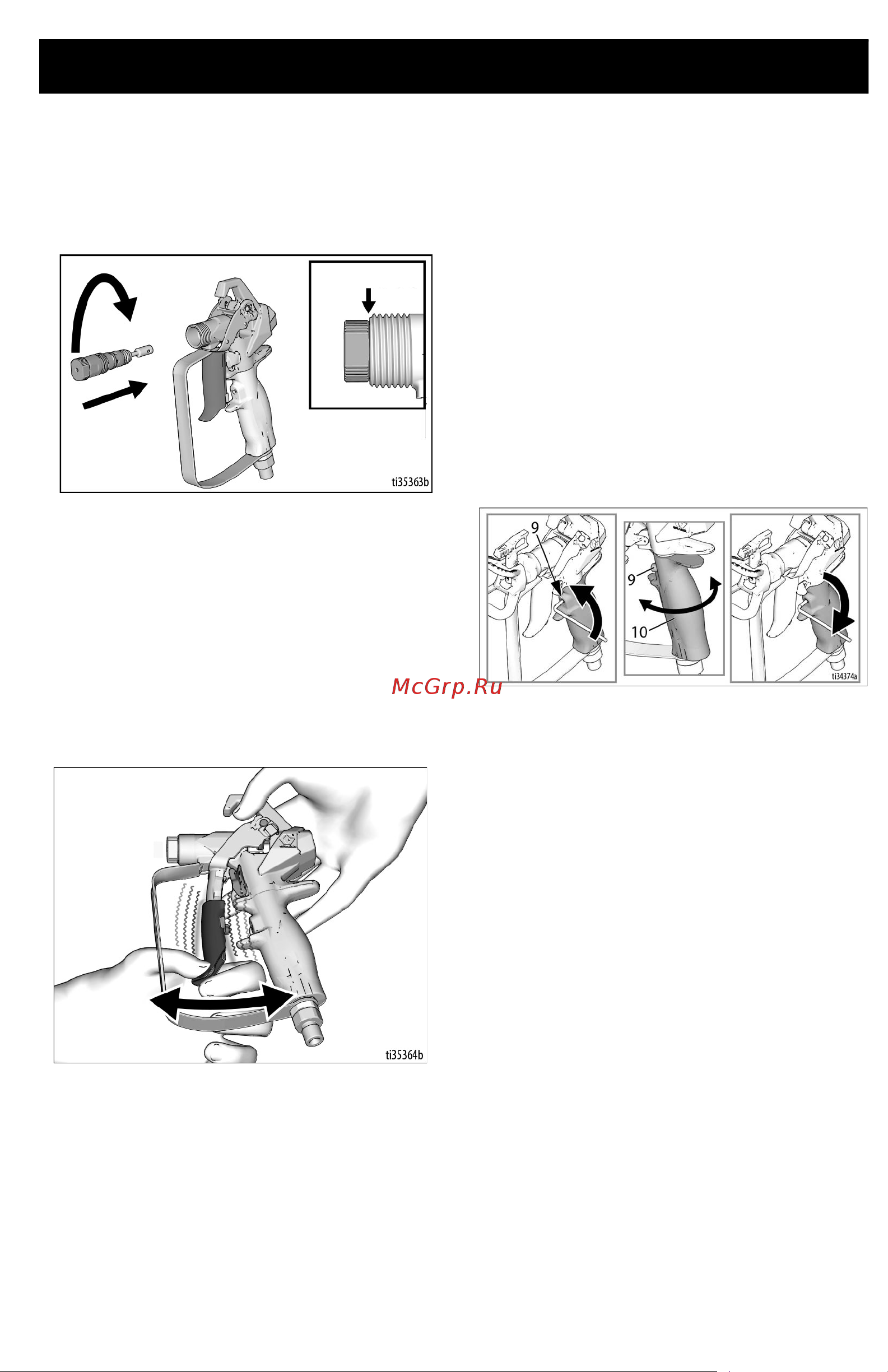

8. Установите новый картридж (2) в
красокраспылитель и затяните его
с усилием 17,0 Н-м (150 дюйм-фунтов)
Между указанными ниже частями не
должно быть зазора (a).
9. Нажмите на спусковой механизм (13),
чтобы установить его в положение
распыления. После завершения
установки спускового механизма (13)
следует зафиксировать нажимные
штифты (11) в исходном положении.
Проверьте правильности установки
картриджа, убедившись, что спусковой
механизм (13) может двигаться вперед
и назад.
ПРИМЕЧАНИЕ. Не используйте пистолет с
неправильно установленным картриджем.
10. Установите наконечник (26) и защитную
насадку (25).
Выравнивание ручки
Если в процессе затяжки нарушилось
выравнивание ручки относительно
корпуса, отрегулируйте ее положение.
1. Сбросьте давление. См. раздел
Процедура сброса давления, стр. 5.
Поставьте курок на предохранитель (15).
2. Плотно затяните ручку (10).
3. Ослабьте установочный винт (9)
с помощью внутреннего ключа
на 1/8 дюйма.
4. Поверните ручку (10), чтобы выровнять
ее относительно корпуса (1).
5. Плотно затяните установочный винт (9).
Без зазора (a)
