Приложение BlueLink™
3A6692G 31

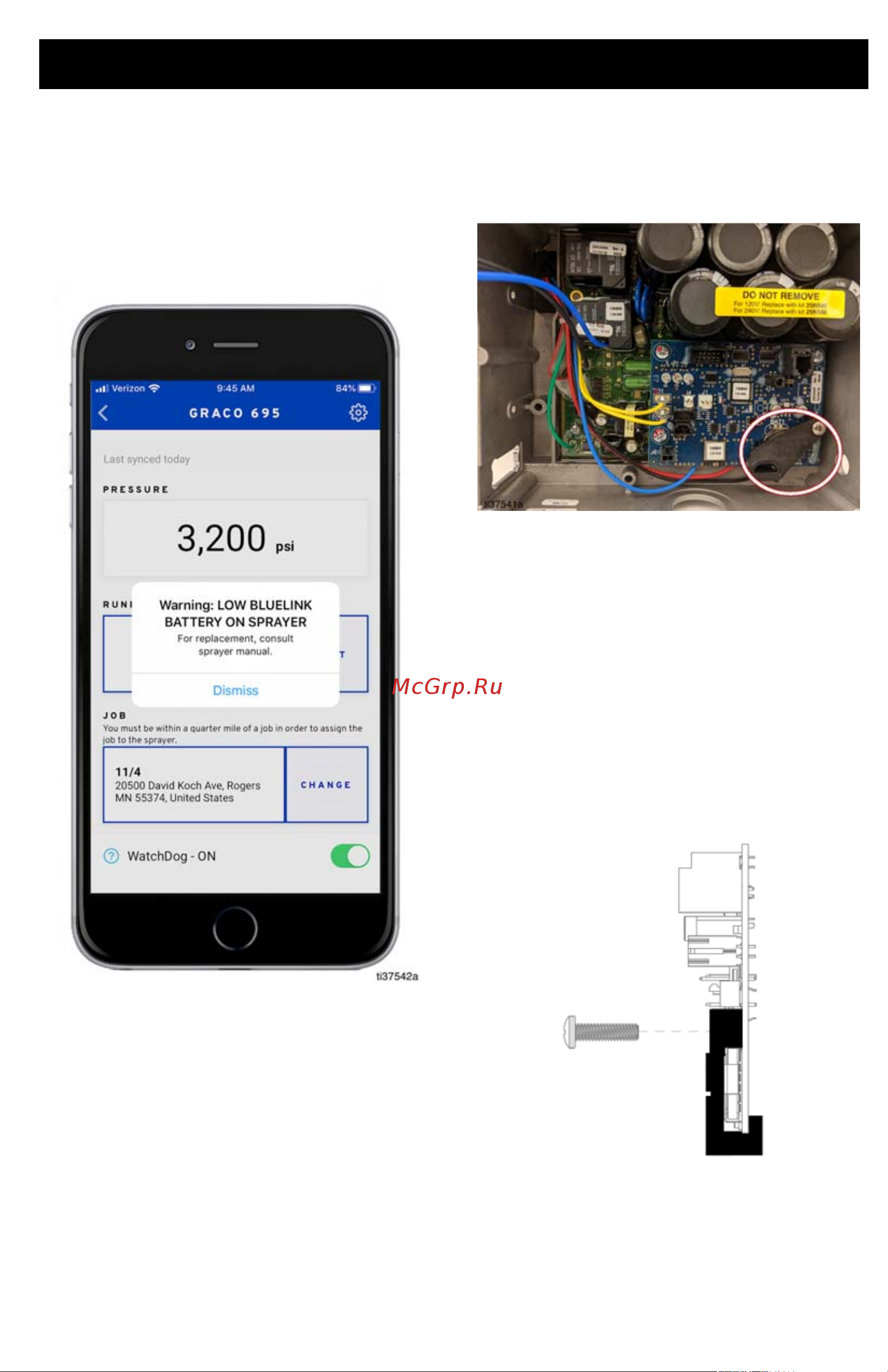

Замена батареи BlueLink
Для сохранения синхронизации распылителя
в устройстве используется небольшая
встроенная батарея. Если вы получаете
следующее сообщение, батарею нужно
заменить.
1. Установите переключатель ON/OFF
(ВКЛ/ВЫКЛ) в положение OFF (ВЫКЛ)
и отключите подачу питания на
распылитель.
2. Снимите крышку блока управления.
3. Снимите черную крышку батареи,
воспользовавшись отверткой.
4. Выдвиньте батарею из крепления,
переместив ее влево.
5. Замените батарею на новую батарею
CR2032.
6. Установите крышку батареи обратно
на устройство.
7. Заблокируйте фиксатор под платой
управления.
ПРИМЕЧАНИЕ. Крышка не должна двигаться.
8. Затяните винт на крышке батареи.
9. Закройте и затяните крышку блока
управления на устройстве.
