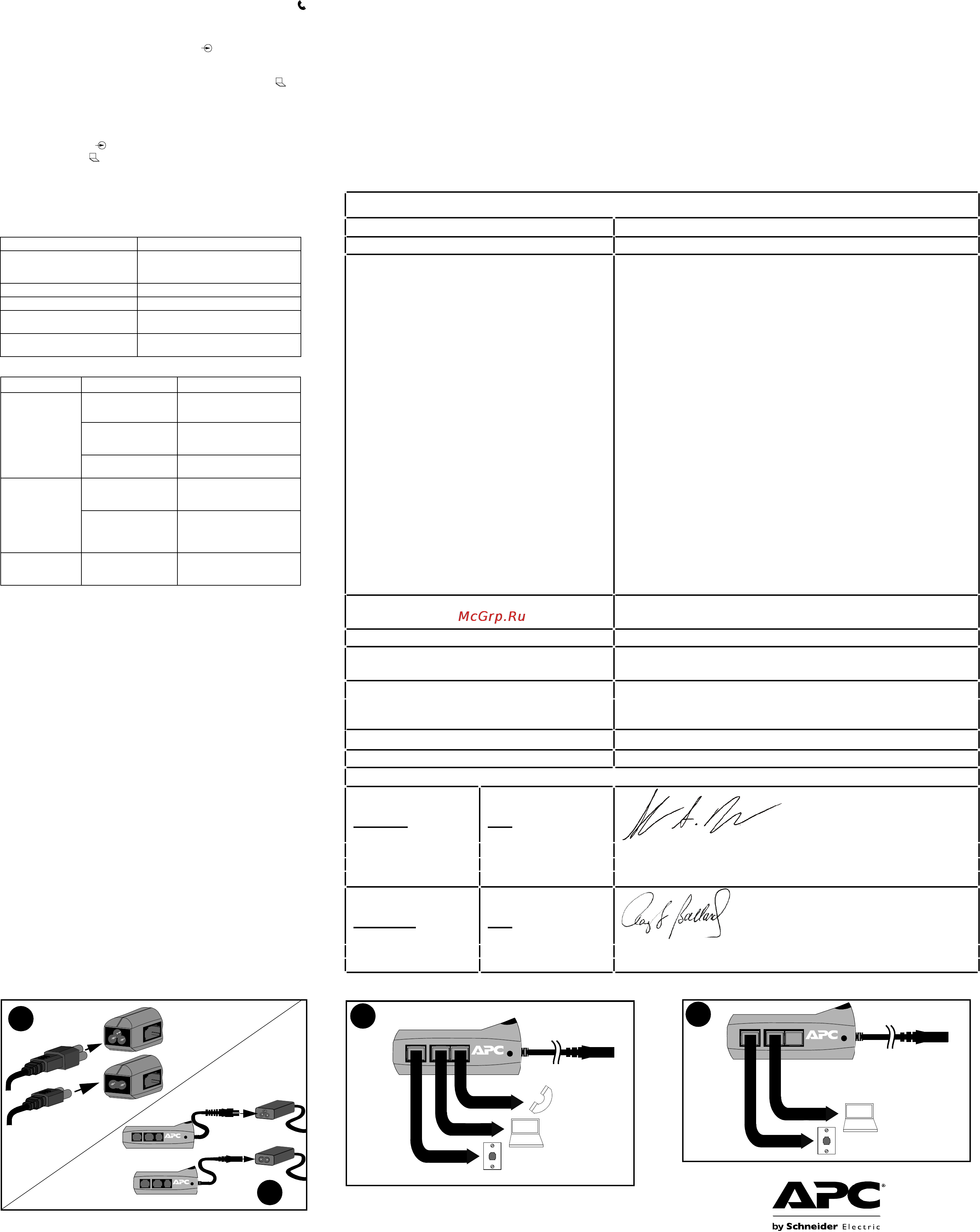

APC PNOTEPROC6-EC [4/4] Declaration of conformity

Стабилизатор напряжения APC

PnoteProC8-EC (2-контактный) и

PnoteProC6-EC (3-контактный)

Благодарим за то, что выбрали стабилизатор напряжения APC PnotePro-EC

Series! Пожалуйста, заполните гарантийную карточку и верните ее либо

зарегистрируйте свою покупку онлайн на нашем сайте по адресу

www.apcc.com/warranty.

Меры предосторожности

Прежде чем начать установку, пожалуйста, ознакомьтесь со всеми

инструкциями по технике безопасности:

• Данное устройство разработано для использования в странах, где

используются электрические сети с напряжением 100, 120

или 230 В

переменного тока.

• Не устанавливайте устройство во время грозы! Уст ан о в и т ь устройство

можно только в сухом месте.

• Перед началом установки стабилизатора напряжения PnotePro-EC

отключите от сети всё оборудование, подлежащее защите.

Общие рекомендации по установке

Перед установкой стабилизатора напряжения убедитесь, что ноутбук и

телефон работают исправно.

1. Отключите от сети всё оборудование, подлежащее

защите от скачков

напряжения.

2. Отключите кабель питания от блока питания ноутбука и подключите его к

стабилизатору напряжения PnotePro-EC. Подключите стабилизатор

напряжения PnotePro-EC другим концом к блоку питания (рис. 1 и 2).

3. Отсоедините телефонный кабель от стенной розетки и подсоедините его к

разъему стабилизатора напряжения PnotePro-EC, отмеченному значком

(рис. 3).

4. Подключите один конец телефонного кабеля (в комплекте) к

разъему

стенной телефонной розетки, а другим концом к разъему стабилизатора

напряжения PnotePro-EC, отмеченному значком (рис. 3).

Установка модема (рис. 3)

Для защиты вашего модема подключите кабель модема к разъему

стабилизатора напряжения PnotePro-EC, отмеченному значком . Не

используйте устройство с ISDN или цифровыми телефонными линиями.

Настройка сети (рис. 4)

Для использования в сетевом окружении (10Base-T или 100Base-T2)

подсоедините сетевой кабель к сетевому

разъему. Другой конец кабеля

подсоедините к разъему стабилизатора напряжения PnotePro-EC,

отмеченному значком . Подсоедините сетевой кабель от разъема,

отмеченного значком к сетевой карте компьютера. Не подключайте

PNotePro-EC одновременно к сети и системе телефонной связи.

Перевозка устройства

Для вашего удобства стабилизатор напряжения PnotePro-EC оснащен

ремешком для крепления к адаптеру переменного тока ноутбука, а также для

удобной упаковки кабелей

Технические характеристики

Поиск и устранение неисправностей

Ограниченная гарантия на продукцию

Компания APC (American Power Conversion) предлагает 5-летнюю

ограниченную гарантию на продукцию (по всему миру) и пожизненную

гарантию на продукцию (только США и Канада) на стабилизатор

напряжения для ноутбука (APC Notebook Pro Surge Protector). Компания

APC заявляет, что ее продукция не содержит дефектных материалов и не

имеет производственных дефектов и дает пожизненную гарантию на

использование (

при нормальных условиях эксплуатации). Обязательства

по данной гарантии ограничиваются по усмотрению компании APC

ремонтом или заменой любого такого неисправного изделия. Для

получения обслуживания по гарантии вам необходимо получить номер

разрешения на возврат материалов (RMA) в компании APC (на сайте

www.apcc.com или по тел. 1-800-800-4APC) или в Центре обслуживания

APC. Стабилизатор напряжения (Notebook Pro Surge Protector) должен

возвращаться с номером RMA, предоплатой расходов по доставке

приложением краткого описания обнаруженных неисправностей и

документа, подтверждающего дату и место приобретения. Настоящая

гарантия распространяется только на первоначального покупателя.

Примечание о Telepermit

Документ Telepermit, прилагаемый к изделию, относящемуся к

терминальному оборудованию, обозначает только то, что Telecom

подтверждает соответствие изделия минимальным требованиям для

подключения к сети. Этот документ не предоставляет никакой гарантии

Telecom на данное изделие. Кроме

того, этот документ не подтверждает

того, что данное изделие будет правильно работать с какой-либо другой

моделью оборудования, имеющего документ о соответствии Telepermit, а

также того, что изделие совместимо со всеми сетевыми службами Telecom.

Предупреждение о совместимости FCC

Данное оборудование соответствует Части 68 Правил FCC. На нижней

стороне изделия имеется наклейка, в которой, помимо прочей, содержится

также информация

о регистрационном номере FCC и о коэффициенте

эквивалентной нагрузки (REN) устройства. При необходимости эта

информация должна быть предоставлена телефонной компании.

Рабочее напряжение/ток 100-240 В переменного тока, 50/60 Гц, 2,5 А

Энергетическая емкость (подъем

напряжения)

(10 x 1000us) (НМ/СМ)

C6 = 615 Дж

C8 = 210 Дж

Напряжение включения телефона 270 В

Напряжение включения сети 80 В

Выброс тока

(8 x 20us) (НМ/СМ)

C6 = 18 кА

C8 = 6 кА

Габариты (PnoteProC6-EC)

(PnoteProC8-EC)

(11 x 3,2 x 2,8 см)

(9,8 x 3,2 x 2,76 см)

Неисправность Причина Решение

Нет тонального

сигнала

Устройство подключено

не к аналоговой

телефонной линии

Устройство не работает с

цифровыми телефонными

линиями.

Кабели неправильно

подключены

Убедитесь в том, что оба конца

кабеля подключены к

соответствующим разъемам.

Отсутствие или слабый

контакт

Проверьте подключение.

Зеленый индикатор

не горит

К устройству не подается

питание

Убедитесь в том, что устройство

подключено к розетке, а к ней

подается питание.

Устройство повреждено Свяжитесь со службой

технической поддержки APC (см.

Ограниченную гарантию на

продукцию).

Отсутствует сетевая

связь.

Устройство не

подсоединено

надлежащим образом.

Проверьте все соединения между

устройством PnotePro и сетью и/

или компьютером.

w w w

.apc.com

w w w

.apc.com

PnoteProC8-EC

PnoteProC6-EC

.apc.com

Declaration of Conformity

Application of C ouncil Dire ctive s: 89/336/EEC, 73/23/EEC, 98/13/EC, 91/157/EEC

Sta ndar ds to Which Conformity Declared: EN60950, EN61000-3-2, EN61000-3-3, EN55024, EN55022

Ma nufactu rer 's Na me and Add ress: American Power Conversion, Inc.

132 Fairgrounds Road, West Kingston, Rhode Island 02892 USA

APC Philippines, Inc.

2nd Street EPZA, Cavite Economic Zone

Rosario, Cavite, Philippines

Lot 10, Block 16, Phase IV, PEZA, Rosario, Cavite, Philippines

Lot 3, Block 4, Phase III, PEZA, Rosari o, Cavite, Philippines

American Power Conversion India Private Limited

No. 187/3 & 188/3 Jigani Village, Jigani Hobli, Anekal Taluk,

Bangalore District, India

APC Suzhou UPS Co. Ltd

339 Suhong Zhong Lu, Suzhou Industrial Park, Suzhou, Jiangsu

People’s Republic of China 215021

APC Brasil

Al Xingu 850, Barueri Alphaville, Sao Paulo, Brazil 06455-030

Import er's Name and Address: American Power Conversion (A. P. C.) b. v.

Ballybritt Business Park, Galway, Ireland

Type of Equipment: Telephone Line/Network Line Surge Protector

Model Numbers: PnoteProC6-EC

PnoteProC8- EC

Serial Numbers: XB0401 00 0000 — XB0452 99 9999*

XB0501 00 0000 — XB0552 99 9999*

Y ear s of M anuf a ctu re: 2 0 04, 20 0 5

Note: Where X = A, B, J, K, P, Q, W, Y

We, the undersigned, hereby declare that the equipmen t specified above conforms to the above directives.

Billerica, MA

Place

1/1/04

Date

Stephen G. Williams

Regulatory Compliance Engineer

Galway, Ireland

Place

1/1/04

Date

Ray Ballard

Managing Director, Europe

XB0601 00 0000 — XB0652 99 9999*

APC принадлежит компании Schneider Electric Industries S.A.S., Корпорации

American Power Conversion Corporation или их дочерним компаниям.

American Power Conversion Support: www.apc.com
