Graco Reactor 2 E-30 FP2010 [17/65] Расширенный модуль дисплея adm
![Graco Reactor 2 E-30 FP2010 [17/65] Расширенный модуль дисплея adm](/views2/1900217/page17/bg11.png)
Идентификация компонентов
Расширенный модуль дисплея (ADM)
Расширенный модуль дисплея (ADM) отображает
графическую и текстовую информацию об операциях
настройки и распыления.
УВЕДОМЛЕНИЕ
Чтобы избежать повреждения сенсорных
кнопок, не нажимайте их ногтями или острыми
предметами, такими как ручки и пластиковые
карты.

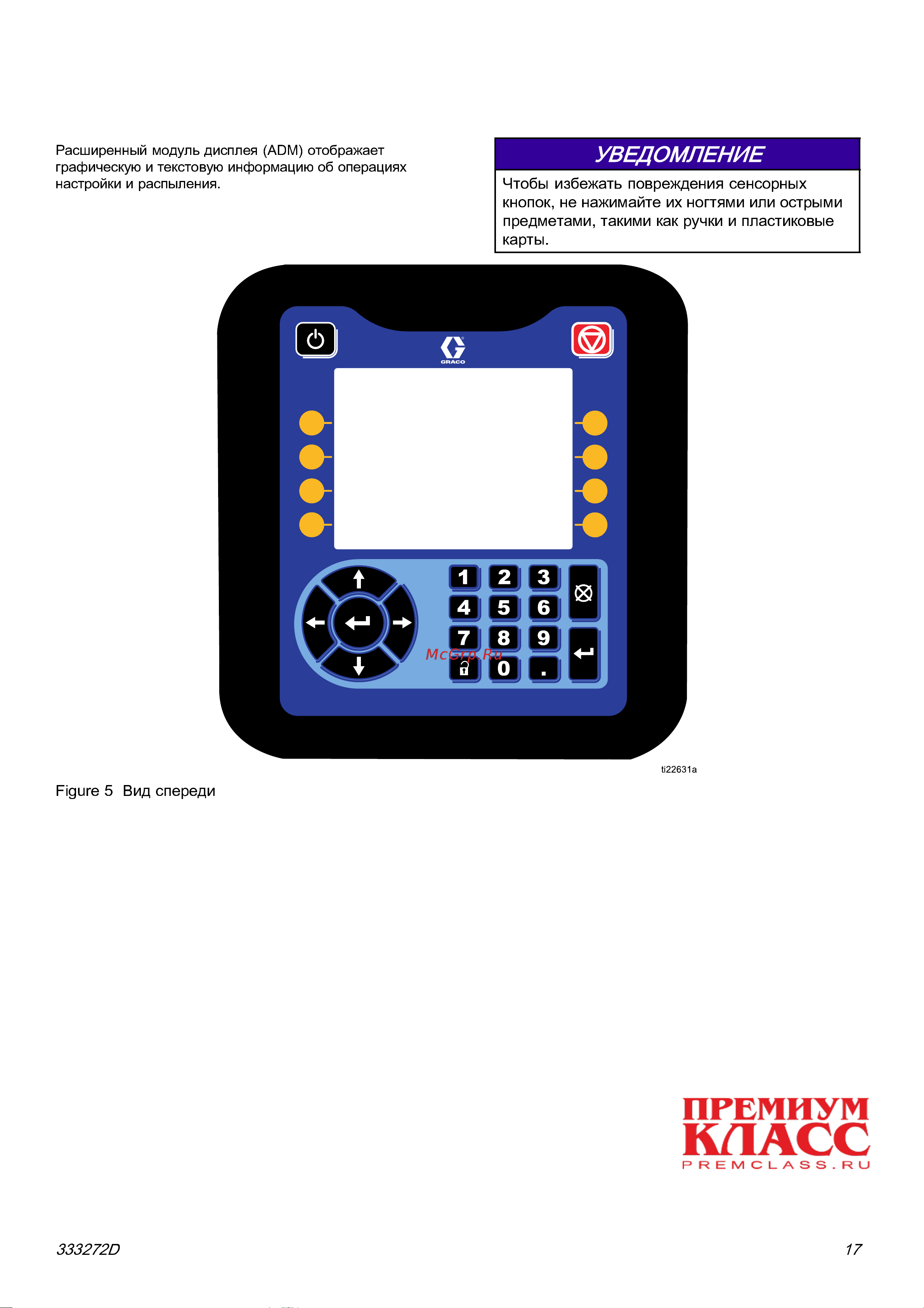

Figure 5 Вид спереди
333272D
17
