8 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

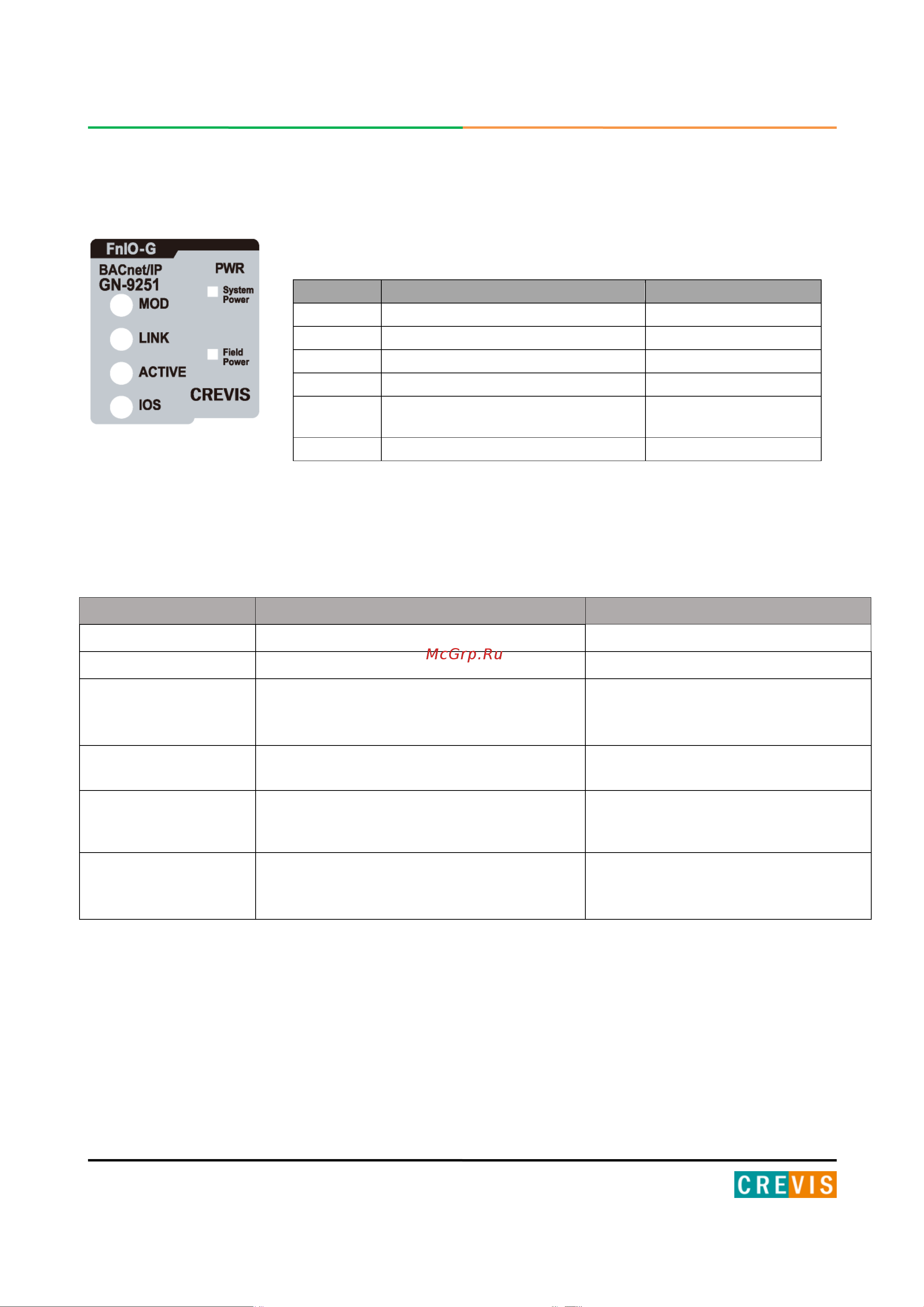

2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус
Индикатор
Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Некорректная
конфигурация
адаптера
Индикатор мигает зелёным
Некорректная конфигурация
адаптера
Ошибка Modbus
Индикатор последовательно мигает
зелёным и красным
Ошибка Modbus (например, ошибка
сторожевого таймера)
Незначительная
ошибка модуля
Индикатор мигает красным
Незначительная ошибка модуля
(ошибка контрольной суммы
EEPROM)
Неисправность
модуля
Индикатор горит красным
Неисправность модуля (ошибка
памяти или сторожевого таймера)
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
LINK
Статус соединения
Зелёный
ACTIVE
Статус обмена данными
Зелёный/ Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
