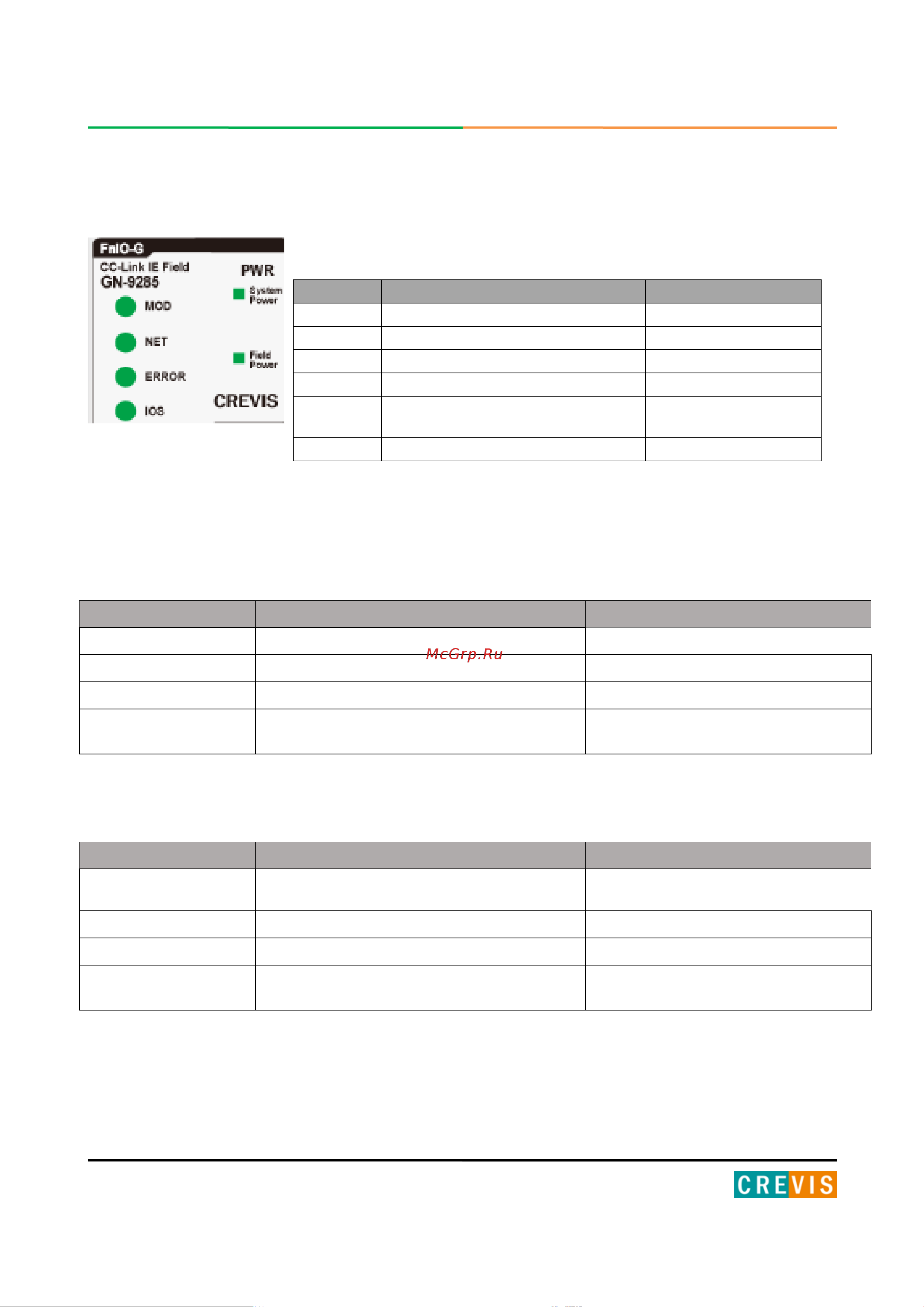

7 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
2.1.2. Индикаторы
2.1.3. Индикатор состояния
Индикатор «MOD»
Статус
Индикатор
Описание
Нет питания Индикатор не горит Нет питания
Нормальная работа Индикатор горит зелёным Нормальная работа
Обновление СПО Индикатор мигает зелёным Обновление СПО
Инициализация
модуля
Индикатор горит красным
Инициализация параметров модуля
в EEPROM
Индикатор «NET»
Статус Индикатор Описание
Нет подключения /
инициализация
Индикатор мигает красным Нет соединения / Обрыв соединения
Нет обмена данными Индикатор мигает зелёным Нет циклического обмена данными
Обмен данными Индикатор горит зелёным Есть циклический обмен данными
Ошибка подключения Индикатор не горит
Ошибка подключения / Передача
маркера (token)
№
Функция / Описание
Цвет
MOD
Статус модуля
Зелёный/ Красный
NET
Статус соединения
Зелёный/ Красный
ERROR
Статус ошибки
Красный
IOS
Статус модулей расширения
Зелёный/ Красный
System
Power
Статус системного питания Зелёный
Field Power
Статус полевого питания
Зелёный
