Распыление
3A5490K 37
10. Запустите гидравлический двигатель, для чего поверните
выключатель питания двигателя (CN) в положение ВКЛ.
Затем поверните ручку переключателя управления
насосом (CL) в положение НАСОС.
11. Установите регулятор гидравлического давления (AG)
на требуемое значение предельного напора насоса.
Поворот регулирующего устройства по часовой
стрелке приводит к увеличению давления, а против
часовой стрелки – к его снижению. Для измерения
гидравлического давления воспользуйтесь измерителем
давления в гидросистеме (V).
ПРИМЕЧАНИЕ: Выпускное давление жидких компонентов А
и В будет выше, чем установленное гидравлическое давление.
Сведения о соотношении давлений масла для вашей модели
см. в разделе Технические характеристики, стр. 108.
Давление жидкости A и B на выпуске можно просматривать
на экране измерителей давления на выпуске (P). После того
как желаемый предельный напор жидкости установлен,
необходимо зафиксировать регулирующее устройство (AG)
на месте, для чего его нижнюю часть следует повернуть по
часовой стрелке до упора.
ПРИМЕЧАНИЕ: Убедитесь, что линии сброса давления (H)
проложены до подходящего контейнера для отходов для
отвода избытка жидкости, если не были установлены вместе
с рециркуляцией коллектора дозирующего устройства.
12. Проверяйте показания давления жидкости на
измерительных приборах (P) для обеспечения
надлежащего баланса давления. В случае дисбаланса
уменьшите давление компонента с более высоким
давлением, немного повернув соответствующий клапан
сброса давления (R) в сторону СБРОСА
ДАВЛЕНИЯ/ЦИРКУЛЯЦИИ так, чтобы манометры
показывали одинаковое давление.
13. При желании выполните настройку контроля давления.
Поверните круглую ручку контроля давления (CJ) в
требуемое положение.
ПРИМЕЧАНИЕ: Это приведет к автоматическому
отключению дозирующего устройства (A) при превышении
настройки баланса давления.

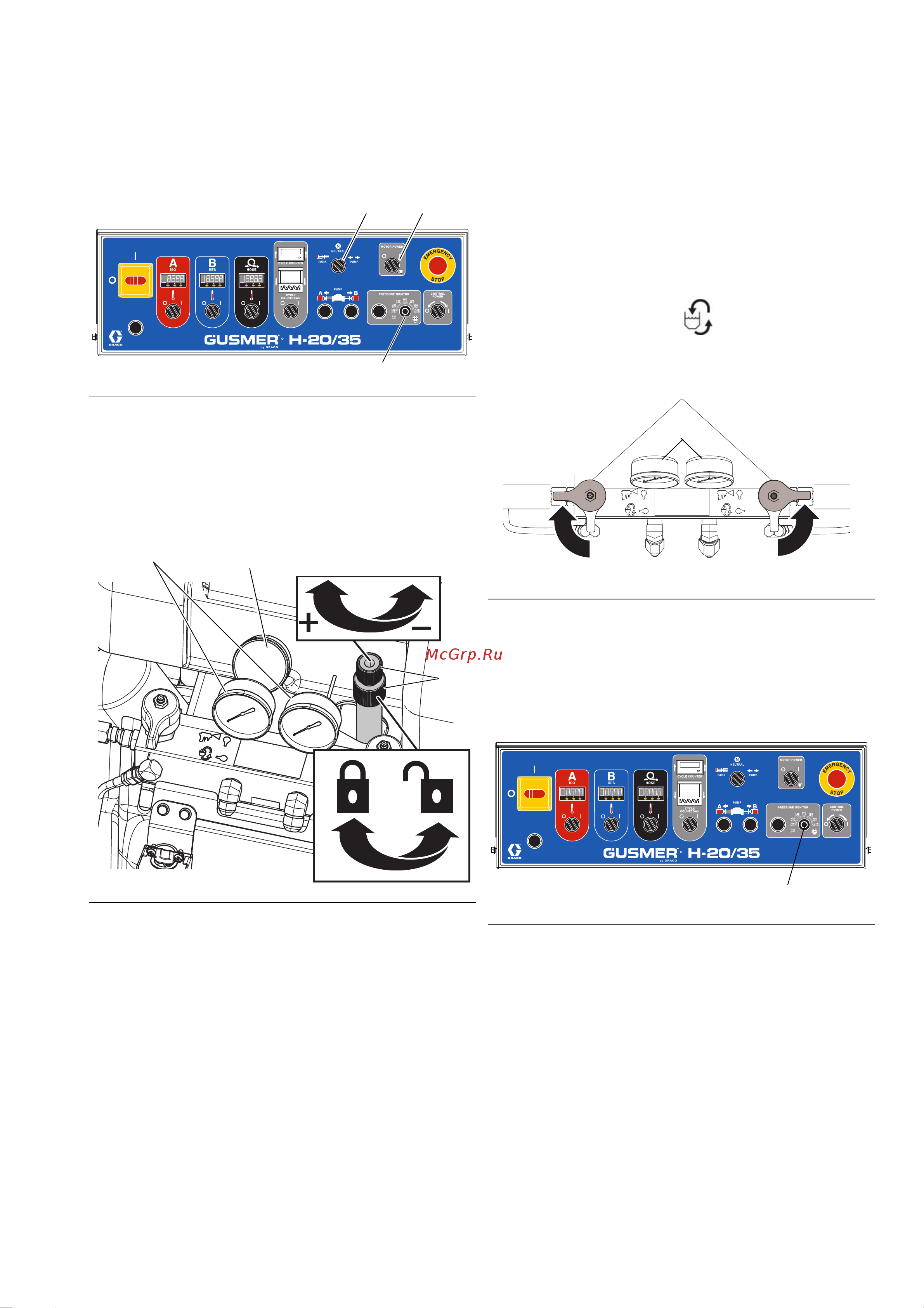

РИС.39
РИС.40
01
02
F
01
02
F
01
02
F
ti32106a
CL
CN
CJ
WLD
V
P
AG
РИС.41
РИС.42
WLD
R
P
01
02
F
01
02
F
01
02
F
ti32106a
CJ
