Отремонтируйте оборудование
3A5490K 75
Замена устройства защиты
от скачков напряжения
1. Выполните Остановка, см. стр. 39.
2. Откройте дверцу электрического блока (173), для
чего ослабьте болты (68) и поднимите дверцу вверх.
3. Ослабьте соединения на клеммах F1-1 и F1-2 на
DIN-рейке. См. раздел Электрические схемы, стр. 98.
4. Двигайтесь вдоль двух оставшихся проводов (BU) от
модуля защиты от пульсации (621) до проволочной
оплетки на хомутах (BW). Отрежьте один конец хомута
и заверните оплетку каждом проводе. Отсоедините оба
провода.
5. Ослабьте гайки (623) и извлеките неисправный модуль
защиты от пульсации (621).
6. Установите новый модуль защиты от пульсации в
обратном порядке. Закрепите оплетку (BW) новыми
хомутами. Следите за тем, чтобы провода были
подключены в соответствии с маркировкой.
7. Закройте дверцу электрического блока (173) и затяните
болты (68).
ОПАСНО
ОПАСНОСТЬ ТЯЖЕЛОГО ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Это оборудование может питаться от источника с
напряжением более 240 В. Прикосновение к проводнику
под таким напряжением может привести к серьезной
травме или смерти.
• Перед отсоединением любых кабелей и перед
обслуживанием оборудования отключите подачу и
отсоедините электропитание на главном выключателе.
• Все электромонтажные работы должны выполняться
квалифицированным электриком с соблюдением всех
местных правил и нормативных требований.

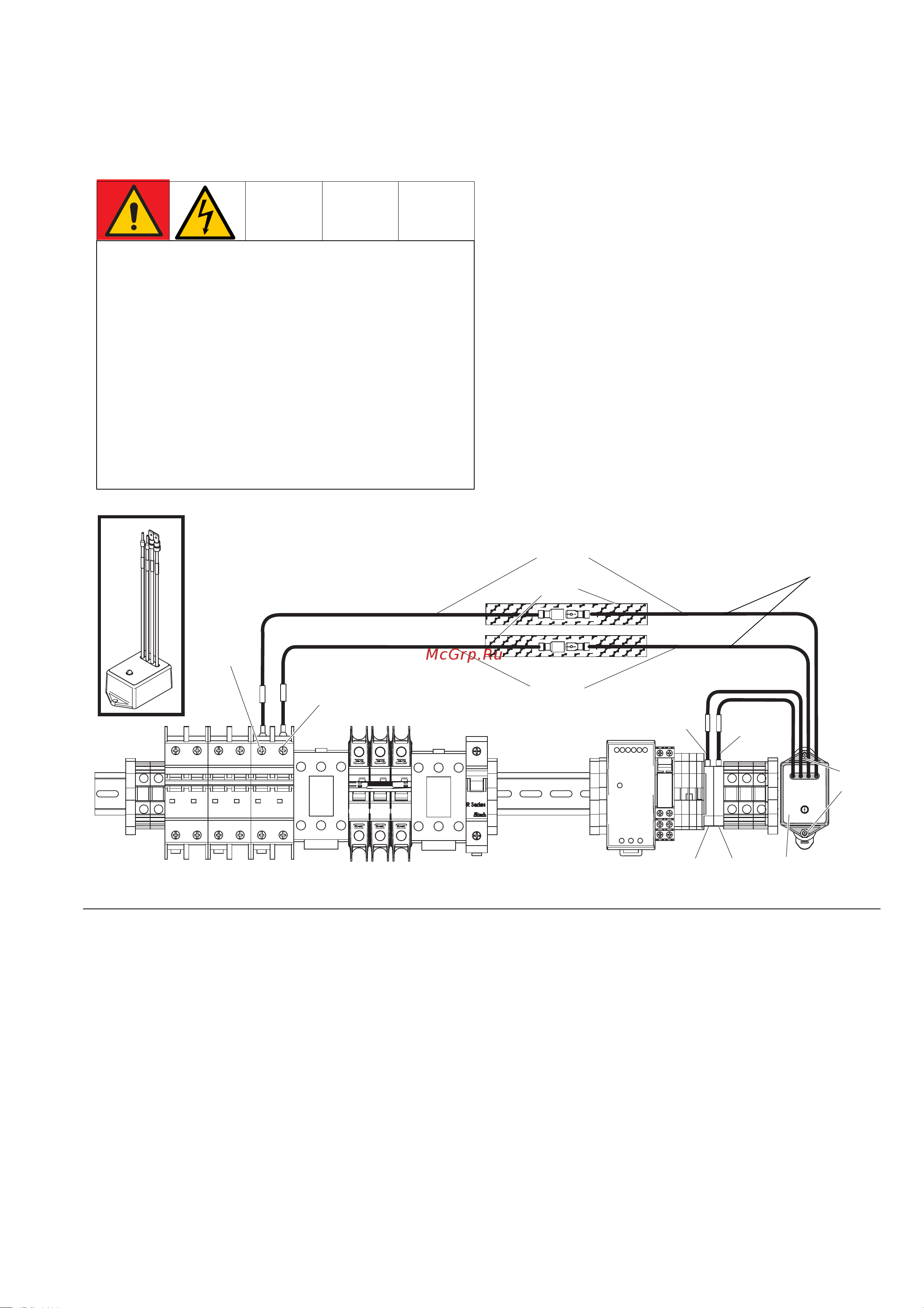

РИС.76
WLE
&%$&%$
&%%&%%
&%
&%
)
)
)
)
%:%:
BU
