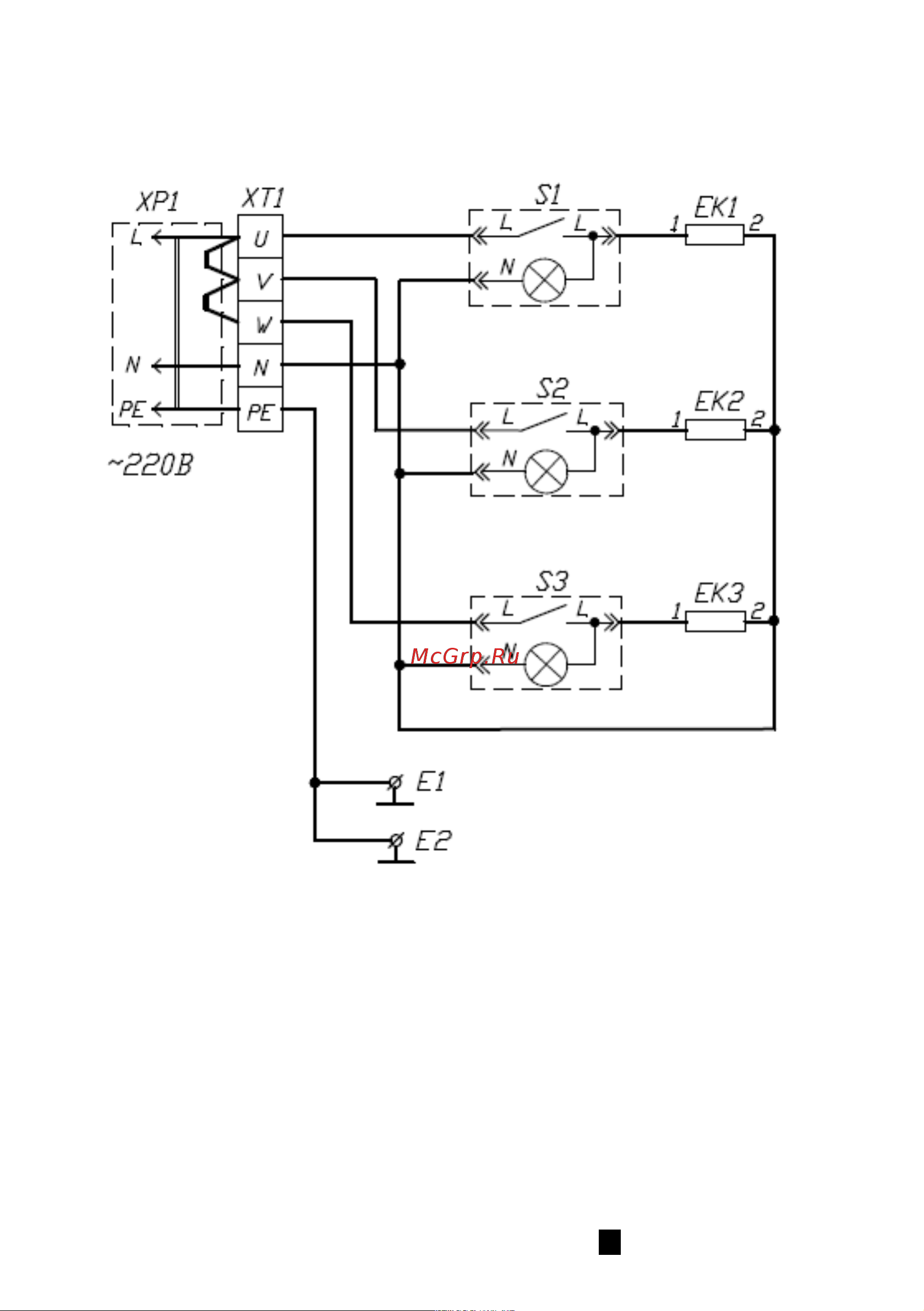

9.2. Схема электрическая принципиальная установки
«Шаурма-3-Эл-05-Н» и «Шаурма-3-Эл-05-Оц»
Условные обозначения:
Е1,Е2 - Клемма заземления
ЕК1,ЕК2,ЕК3 – ТЭН 1,5 кВт, 220В, ATS.03.200.000
S1,S2,S3 - Выключатель МД-0401/L/G/A03/T6/С2-4
ХР1 - Вилка ВШ-40 (32А) белая
ХТ1 - Клеммный блок КБ 25-5
ШЭ.02.000.000РЭ изм. 00 12
