Graco Merkur 10:1 G10C01 [35/50] Замена предохранителя
![Graco Merkur 10:1 G10W09 [35/50] Замена предохранителя](/views2/1901721/page35/bg23.png)
Эксплуатация модуля DataTrak
313691U 35
Замена предохранителя
1. Извлеките винт, снимите металлическую полосу и
пластмассовый держатель.
2. Извлеките предохранитель из платы.
3. Замените его новым предохранителем.
* На Р
ИС. 13 показано, где можно найти букву серии.
Табл. 3. Утвержденные предохранители
DataTrak – арт.№ Серия*
Необходимый
предохранитель
289822
A или B 24C580
C или более
поздняя
24V216
Остальные
номера артикулов
A24C580
B или более
поздняя
24V216

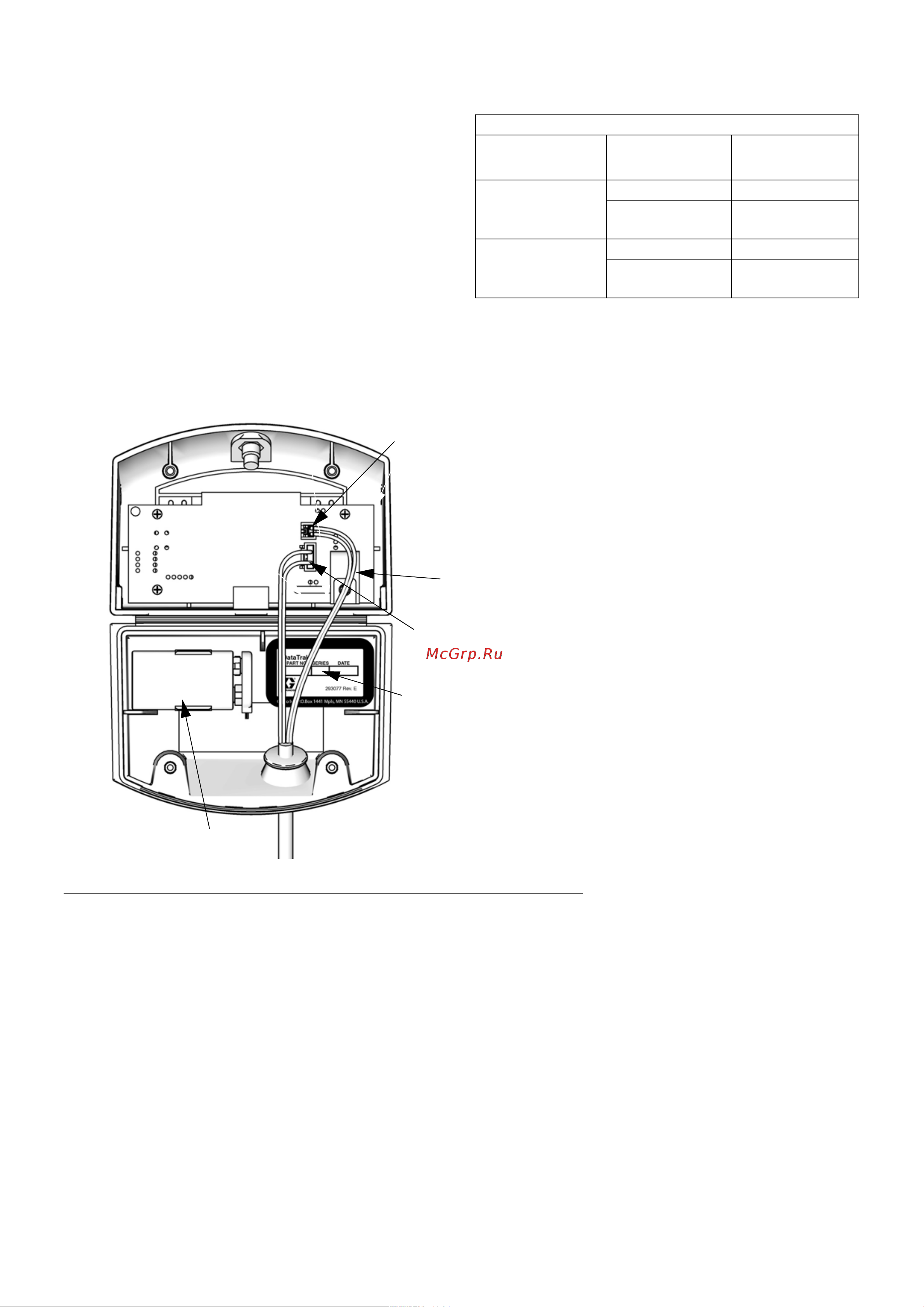

РИС. 13. Расположение аккумулятора модуля и предохранителя DataTrak
ti11994b
Предохранитель
Буква серии
(последний знак кода)
Соединение
кабеля
электромагнит
а
Соединение
кабеля
сенсора
Аккумулятор
