Graco Merkur 10:1 G10W03 [49/52] Краскораспылители и шланги
![Graco Merkur 15:1 G15C07 [49/52] Краскораспылители и шланги](/views2/1901718/page49/bg31.png)
Комплекты
313681ZAC 49

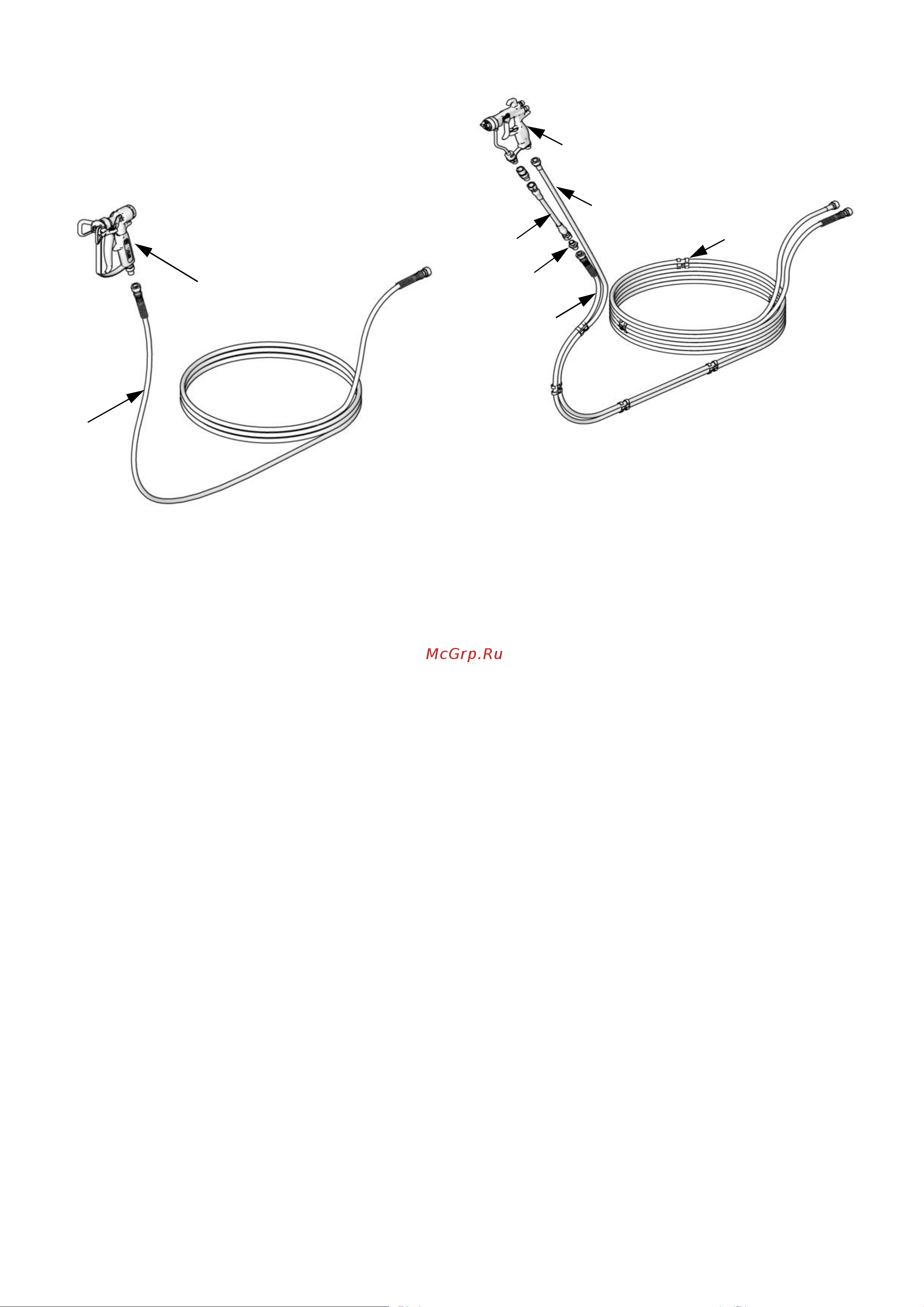

Краскораспылители и шланги
Чтобы подобрать подходящие детали для вашей модели,
определите модель вашего краскораспылителя.
Подходящие шланги и сопутствующие детали указаны
в таблице под каждым краскораспылителем.
Комплект 24A955 шланга подачи воздуха/материала (50 футов)
Дополнительный шланга подачи воздуха или материала длиной 50
футов с 20 зажимами. Используется только с моделями
G10xxx–G30xxx (максимальное рабочее давление жидкости 3300
фунтов/кв. дюйм изб, 22,75 МПа изб., 227,5 бар изб.).
24A413 шланга для подачи материала (50 футов)
Дополнительный шланга подачи жидкости длиной 15,24 м, макси-
мальное рабочее давление 5600 фунтов/кВ. дюйм (38,6 МПа, 386 бар).
№ Артикул Описание Кол-во
9 ШЛАНГ, для жидкости 1
241812 G10xxx–G30xxx; исключения пере-
численные далее в этой таблице; 25
футов (7,6 м), максимальное рабочее
давление 3300 фунтов/кв. дюйм
(22,7 МПа, 227 бар)
H52525 G30W57–G30W60, G48xxx; 25 футов
(7,6 м), максимальное рабочее дав-
ление 5600 фунтов/кв. дюйм (38,6
МПа, 386 бар)
24B562 G30C13 и G30C57; 50 футов (15,2 м),
максимальное рабочее давление
3300 фунтов/кв. дюйм (22,7 МПа,
227 бар)
H42525 G36xxx–G45xxx; 25 футов (7,6 м); мак-
симальное рабочее давление 4500
фунтов/кв. дюйм (30,1 МПа, 310 бар)
10 XTR501 КРАСКОРАСПЫЛИТЕЛЬ, XTR 1
XTR504 КРАСКОРАСПЫЛИТЕЛЬ, XTR с
соплом RAC
1
XTR 5
ti12636a
9
10
№ Артикул Описание Кол-во
9 ШЛАНГ, для жидкости 1
241812 G10xxx–G30xxx; 25 футов (7,6 м), мак-
симальное рабочее давление 3300
фунтов/кв. дюйм (22,7 МПа, 227 бар)
24A446 G36xxx; 23 фута (7 м); максимальное
рабочее давление 4100 фунтов/кв.
дюйм (28,3 МПа, 283 бар)
24A412 G45xxx–G48xxx; 25 фута (7,6 м); макси-
мальное рабочее давление 5600 фун-
тов/кв. дюйм (38,6 МПа, 345 бар)
10 26B511
КРАСКОРАСПЫЛИТЕЛЬ, PerformAA 50
1
26B518 КРАСКОРАСПЫЛИТЕЛЬ, PerformAA с
соплом RAC
26B501 КРАСКОРАСПЫЛИТЕЛЬ, PerformAA
15, GF, карбид
26B503 КРАСКОРАСПЫЛИТЕЛЬ, PerformAA
15, WL, карбид
26B505 КРАСКОРАСПЫЛИТЕЛЬ, PerformAA
15, LV, карбид
11 AXM413 СОПЛО 1
12 AXMxxx
СОПЛО, на выбор, см. руководство по
эксплуатации краскораспылителя
1
14 256390 ШЛАНГ, для воздуха 1
18 ----- ЗАЖИМ, шланг; закажите комплект
24A588 для набора из 10 шт
7
22 239069 ШЛАНГ-поводок, гибкий, только
установки G36xxx)
1
26B598 ШЛАНГ-поводок, гибкий, только
установки G45xxx–G48xxx)
37 166846 ПЕРЕХОДНИК, для гибкого
шланга-поводка
1
PerformAA 15 и PerformAA 50
ti11993a
9
10
14
18
22
37
