Эксплуатация модуля DataTrak
313691U 33

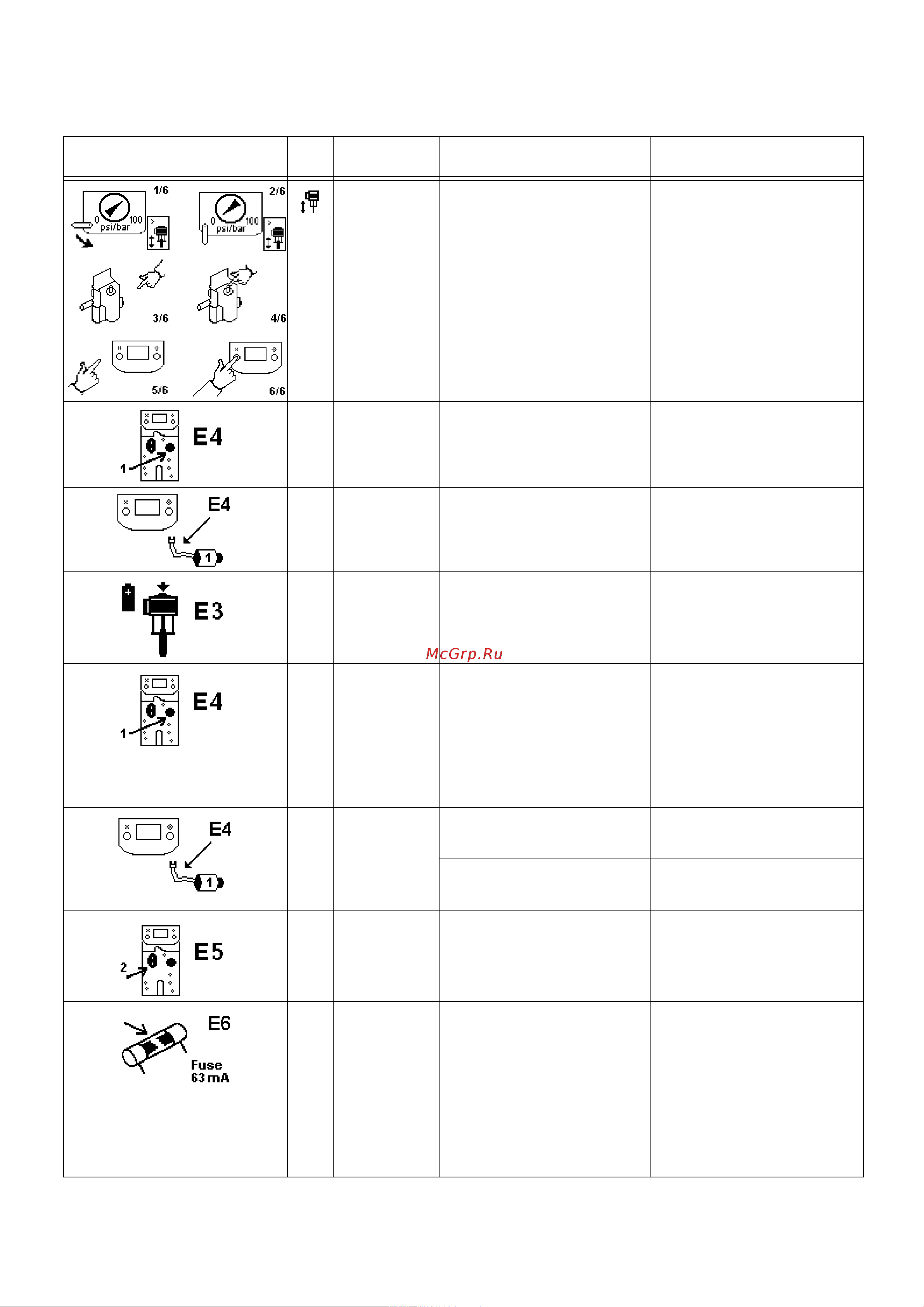

Табл. 1. Коды диагностики
Символ Код Наименование
кода
Диагноз Причина
Разгон
(только для
моделей с
модулем
DataTrak)
Скорость работы насоса превышает
установленное ограничение
разгона.
• Увеличенное давление воздуха.
• Увеличенный выходной поток
жидкости.
• Прекращена подача жидкости.
E-1 Движение вверх Утечка во время хода поршня вверх. Поршневой клапан или уплотнения
изношены.
E-2 Движение вниз Утечка во время хода поршня вниз. Изношен впускной клапан.
E-3 Аккумулятор
разряжен
Напряжение аккумулятора
недостаточно для остановки
разгона.
Аккумулятор разряжен. Замените
аккумулятор. См. стр. 34.
E-4 Служебный
компонент 1
(только для
блоков с защитой
от разгона)
Проблема с остановкой разгона. • Поврежден электромагнит.
• Повреждена каретка клапана.
• Возможно, защита от разгона
(RT, Р
ИС. 9) включена в насосе,
который не оборудован
электромагнитом защиты от
разгона. Откройте экран
настройки и отключите защиту от
разгона.
E-4 Отсоединенный
электромагнит
(только для
блоков с защитой
от управляемого
разгона)
Электромагнит отсоединен. • Разъем электромагнита отключен.
• Повреждены провода
электромагнита.
Электромагнит не контактирует с
манжетой поршня
• Кронштейн и электромагнит не
затянуты у корпуса воздушного
клапана.
E-5 Служебный
компонент 2
Проблема с распознаванием
движения клапана.
• Разъемы сенсоров отключены.
• Сенсоры установлены
неправильно.
• Сенсоры повреждены.
• Повреждена каретка клапана.
E-6 Перегоревший
предохранитель
Предохранитель перегорел.
Замените плавкий предохранитель;
см. стр. 34.
• Электромагнит или его проводка
неисправны.
• Экстремальные температуры
выше 60 °C (140 °F).
• Возможно, защита от разгона
(RT, Р
ИС. 9) включена в насосе,
который не оборудован
электромагнитом защиты от
разгона. Откройте экран
настройки и отключите защиту от
разгона.
