4. Подключение к инженерным сетям
L, мм H, мм
530 570
630 475
700 425
800 425
L – Ширина (см. таблицу)
B – Длина (см. таблицу)

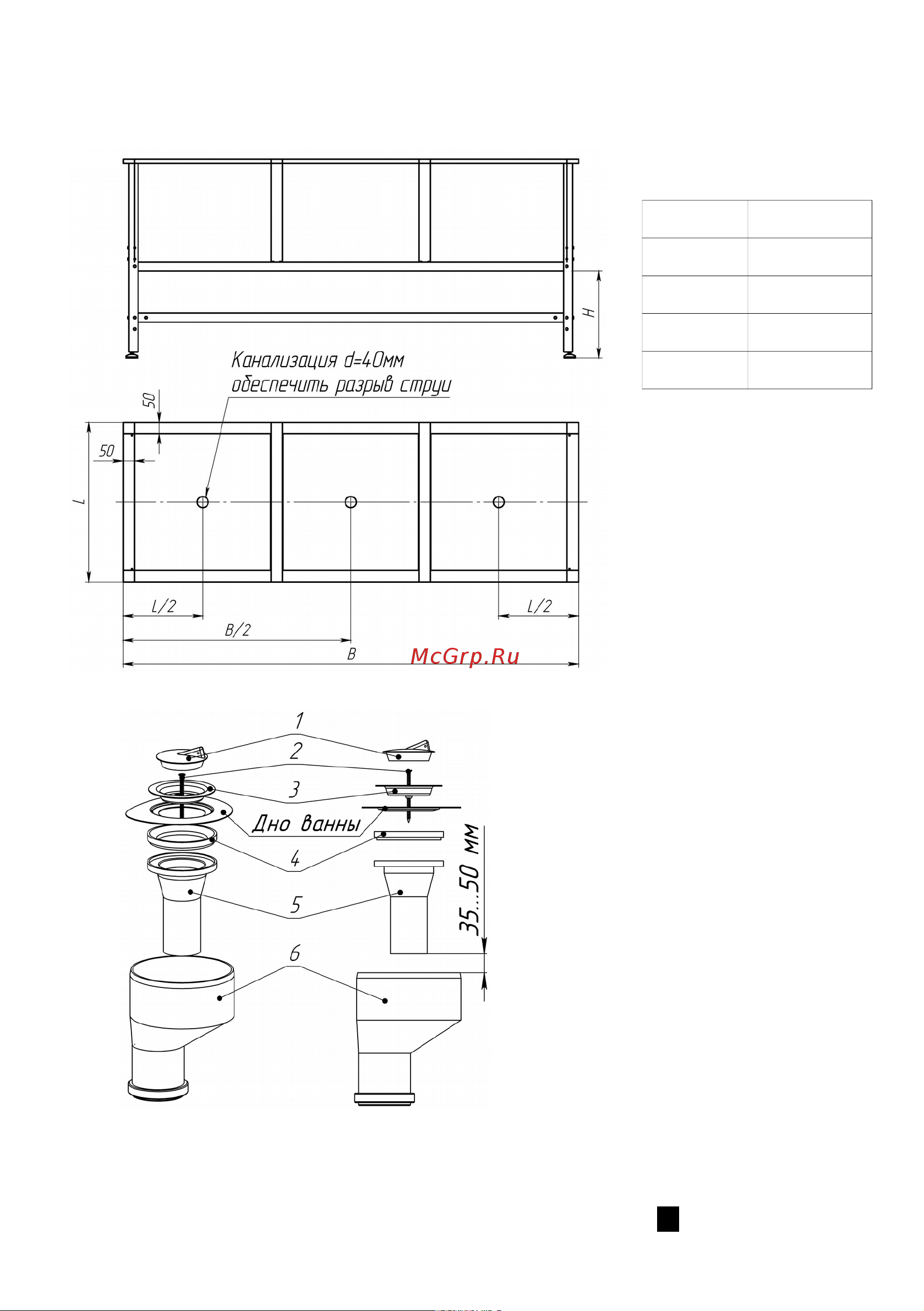

Рис. 2 Схема подключения к канализации.
1 — Пробка
2 — Крепежный элемент
3 — Решетка
4 — Прокладка
5 — Слив
6 — Переходник
Рис. 3 Схема организации слива воды с разрывом струи.
ВСМ-Б.01.000.000 РЭ изм.05 8
