16
RU
Примечания по подключению
адаптера DIGITAL MEDIA PORT
• Обязательно подключайте адаптер
DIGITAL MEDIA PORT, чтобы
красная стрелка на разъеме совпадала
с красной стрелкой на гнезде
DMPORT.
• Ровно и надежно вставьте разъем в
гнездо DMPORT.
• Поскольку разъем адаптера
DIGITAL MEDIA PORT достаточно
хрупкий, будьте осторожны при
установке или перемещении ресивера.
• Для отсоединения адаптера DIGITAL
MEDIA PORT сожмите стороны
разъема, когда разъем заблокирован.

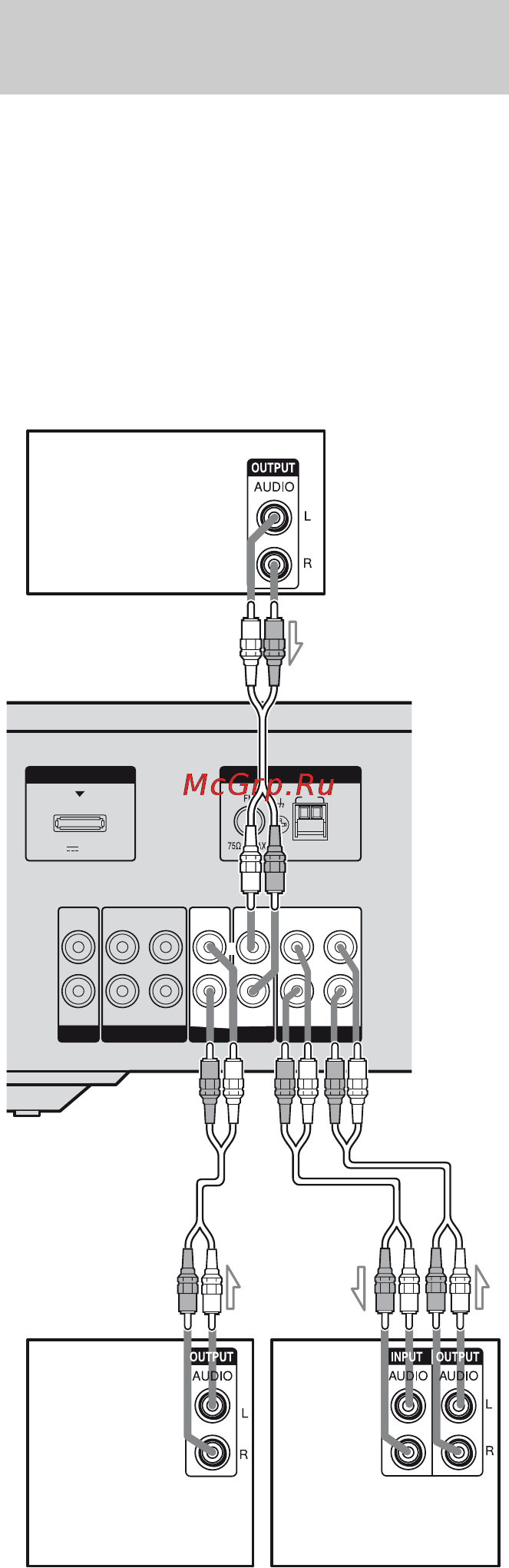

На следующем рисунке показано
подключение видеокомпонентов, таких
как DVD-проигрыватель,
проигрыватель дисков Blu-ray.
спутниковый тюнер, телеприставка,
DVD-рекордер и видеомагнитофон.
Прежде чем подсоединять кабели,
убедитесь, что кабель питания
переменного тока отсоединен от
электрической розетки.
Подключение
видеокомпонентов
IN IN
IN INOUT
OUT
L
R
L
R
L
ANTENNA
MD/TAPE
DMPORT
DC5V 0.7A MAX
AM
SA-CD
/
CD
L
IN
SAT VIDEO
BD/DVD
RR
A
A
Аудиокабель (не входит в комплект)
A
Спутниковый тюнер,
телеприставка
DVD-проигрыватель,
проигрыватель дисков
Blu-ray
DVD-рекордер,
видеомагнитофон
A
