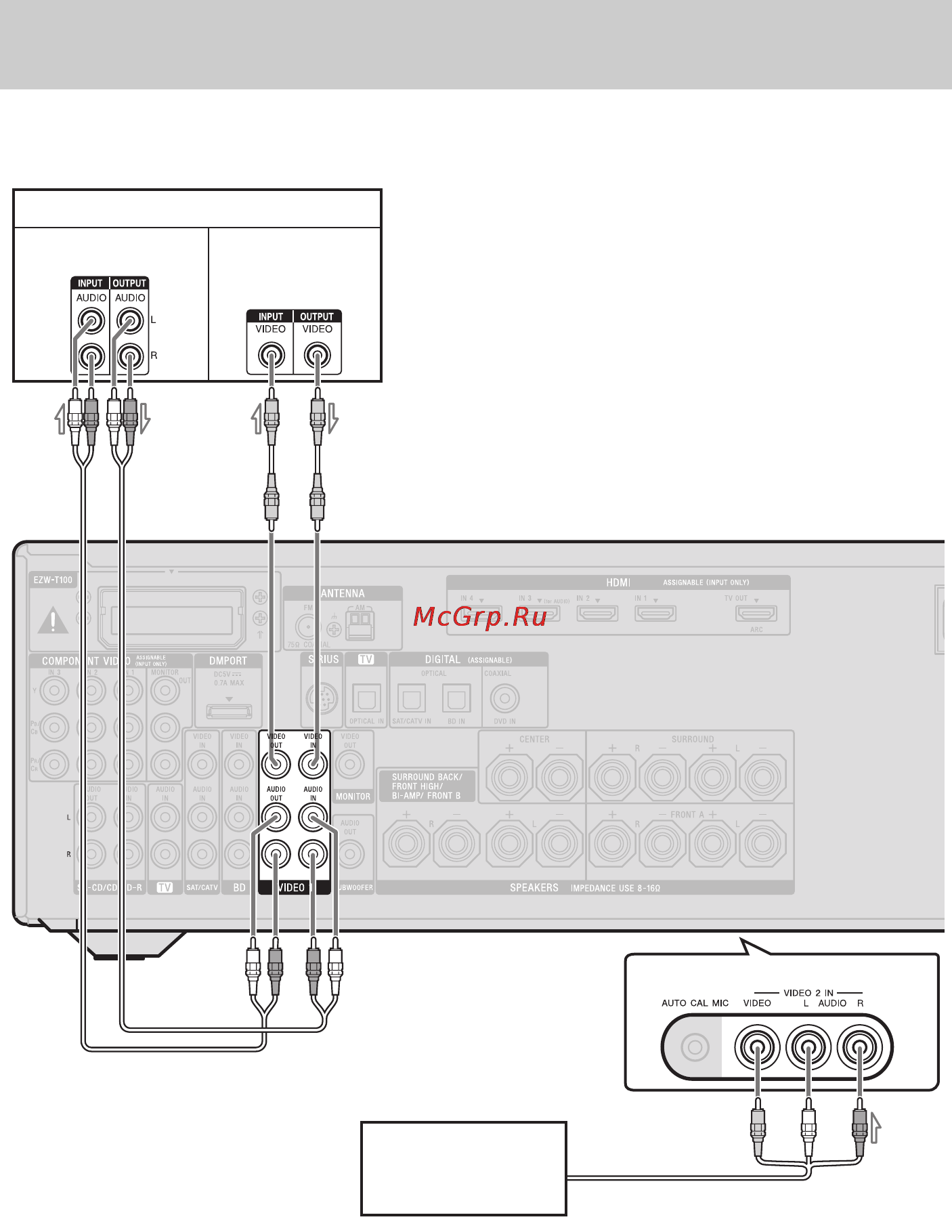

На следующем рисунке показано, как подсоединить компонент с аналоговыми
гнездами, например DVD-рекордер, видеомагнитофон и т.п.
A Аудиокабель
(не входит в комплект)
B Видеокабель (не входит в
комплект)
C Аудио-/видеокабель
(не входит в комплект)
Подсоединение компонентов, оснащенных аналоговыми
видео- и аудиогнездами
DVD-рекордер, видеомагнитофон
A
Видеокамера,
видеоигра
C
Аудиосигналы Видеосигналы
B
(На фронтальной панели)
