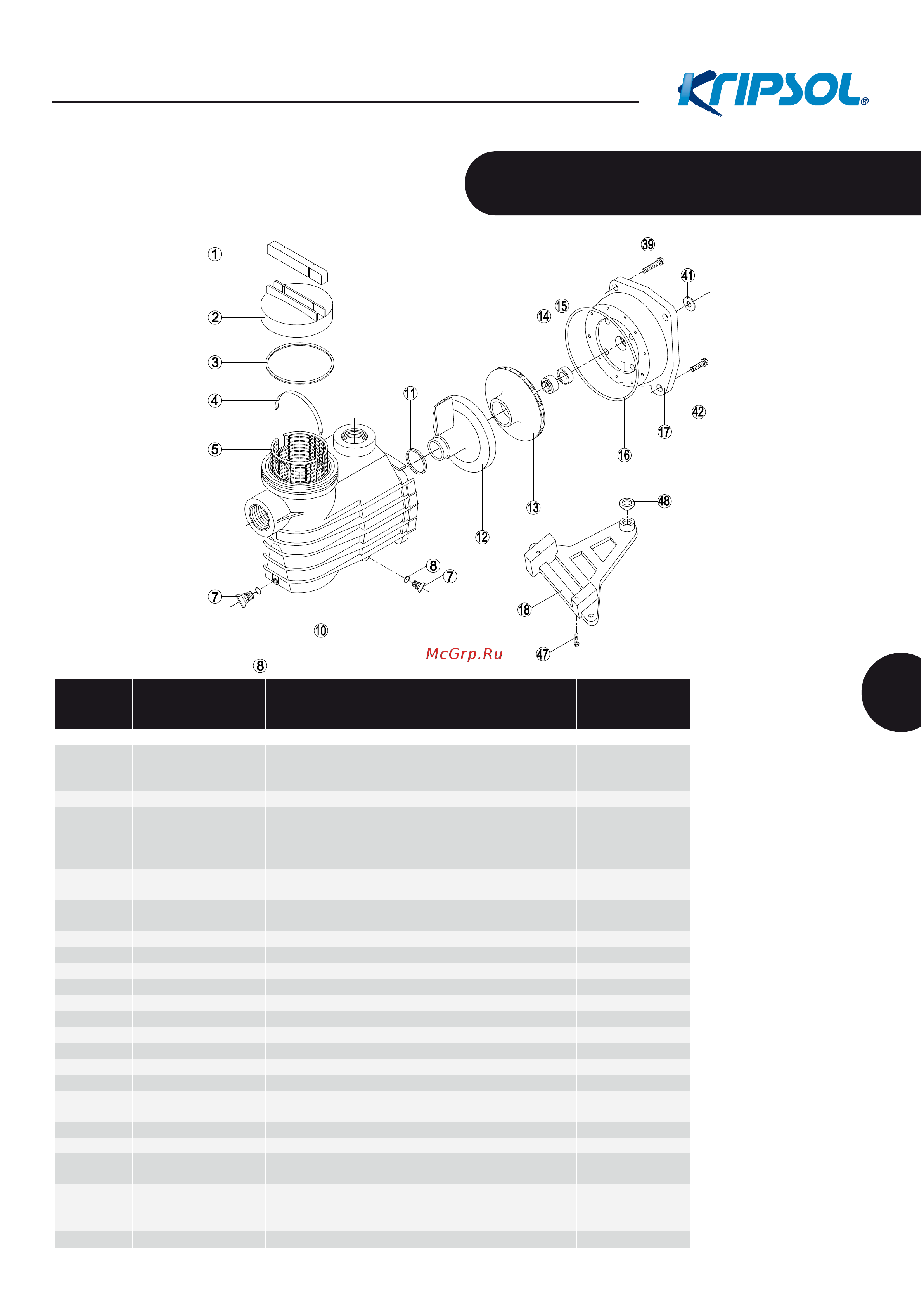

BOMBAS SERIE EPSILON / MODELOS EP

EPSILON SERIES PUMPS / EP MODELS

Nº

No.

REFERENCIA

PART No.

DESCRIPCIÓN

DESCRIPTION

UDS. CAJA

QTY. BOX

RPUM0002.04R Tapa / Lid 12

3 RPUM0003.04R Kit Juntas Tapa / Lid O-ring set 10

RPUM3116.04R Kit juntas / gasket kit

8 2

11 1

16 1

RPUM0005.04R Cestillo / Basket 1

RPUM0000.00R Conjunto Desagüe / Drain set 10

10 RPUM0010.04R Cuerpo Bomba / Pump casing 1

11 RPUM0011.02R Kit Juntas Difusor / Diffuser O-ring kit 10

12 RPUM0012.03R Difusor / Diffuser 1

13 RPUM0013.03R Turbina 0,33HP / Impeller 0,33HP 1

13 RPUM0013.07R Turbina 0,50HP / Impeller 0,50HP 1

13 RPUM0013.05R Turbina 0,75HP / Impeller 0,75HP 1

13 RPUM0013.08R Turbina 1,00HP / Impeller 1,00HP 1

13 RPUM0013.09R Turbina 1,50HP / Impeller 1,50HP 1

13 RPUM0013.10R Turbina 2,00HP / Impeller 2,00HP 1

13 RPUM0013.11R Turbina 3,00HP / Impeller 3,00HP 1

RPUM1415.01R Conjunto Retén / Seal set 1

16 RPUM0016.02R Kit Juntas Cuerpo de Unión / Flange O-ring kit 10

17 RPUM0017.02R Cuerpo de Unión / Flange 1

RPUM0018.01R Soporte / Support

48 6

RPUM3942.02R Kit tornillería / Hardware kit

42 4

47 2

41 RPUM0041.01R Paragotero / Drops guard 10
