Подготовка к эксплуатации
masterpage:Right
lename[D:\DataSEM_Llily\Revision_DB795\J9040000_2148932321DB795RU\2148932321\RU
3CON_STR-DB795-CEL.fm]
9
RU
model name1[STR-DB795]
[2-148-932-32(1)]
1 Подключение к аудиогнездам.
Если ваш DVD или Супер Аудио CD-проигрыватель оборудован многоканальными
выходными гнездами, его можно подключить к гнездам MULTI CH IN настоящего
ресивера для прослушивания многоканального окружающего звучания. При этом,
многоканальные входные гнезда могут использоваться для подключения внешнего
многоканального декодера.
Подробнее о необходимых кабелях (A
H), смотрите стр. 5.
Совет
Это соединение позволяет прослушивать программное обеспечение с многоканальными
аудиосигналами, записанными в форматах, кроме Dolby Digital и DTS.

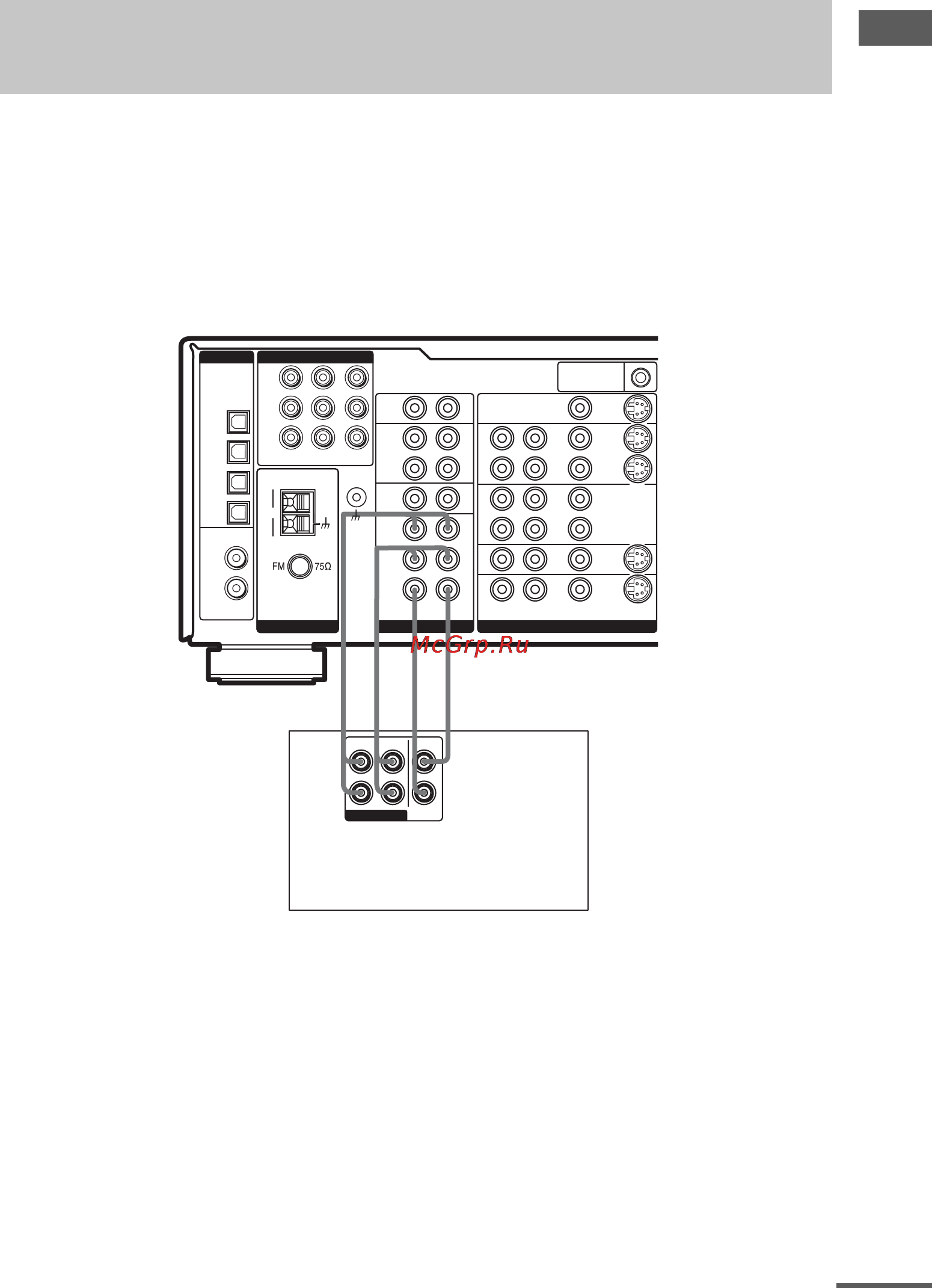

1b: Подключение компонентов с многоканальными
выходными гнездами
DIGITAL
ANTENNA VIDEO
COMPONENT VIDEO
SA-CD/
CD
TV/SAT
IN
IN
PHONO
IN
OUT
OUT
IN
IN
IN
OUT
SURR
FRONT
SA-CD/
CD
IN
IN
OUT
MD/
TAPE
DVD
IN
MONITOR
OUT
DVD
IN
TV/
SAT
IN
MD
IN
DVD
MD
OUT
AM
L
R
L
R
L
R
L
R
L
R
L
R
Y
OPTICAL
MONITOR
VIDEO
1
VIDEO
2
DVD
TV/
SAT
COAXIAL
AUDIO VIDEO S-VIDEO
COAXIAL IN
CONTROL
A1 II
P
B
/C
B
/BY
P
R
/C
R
/RY
L
R
MULTI CH OUT
FRONT
SURROUND
AA GG
SUB
WOOFER
SIGNAL
GND
ANALOG
MULTI CH IN
SUB WOOFER CENTER
CENTER
DVD-проигрыватель,
Супер Аудио CD-проигрыватель,
Многоканальный декодер и т.п.
продолжение следует
