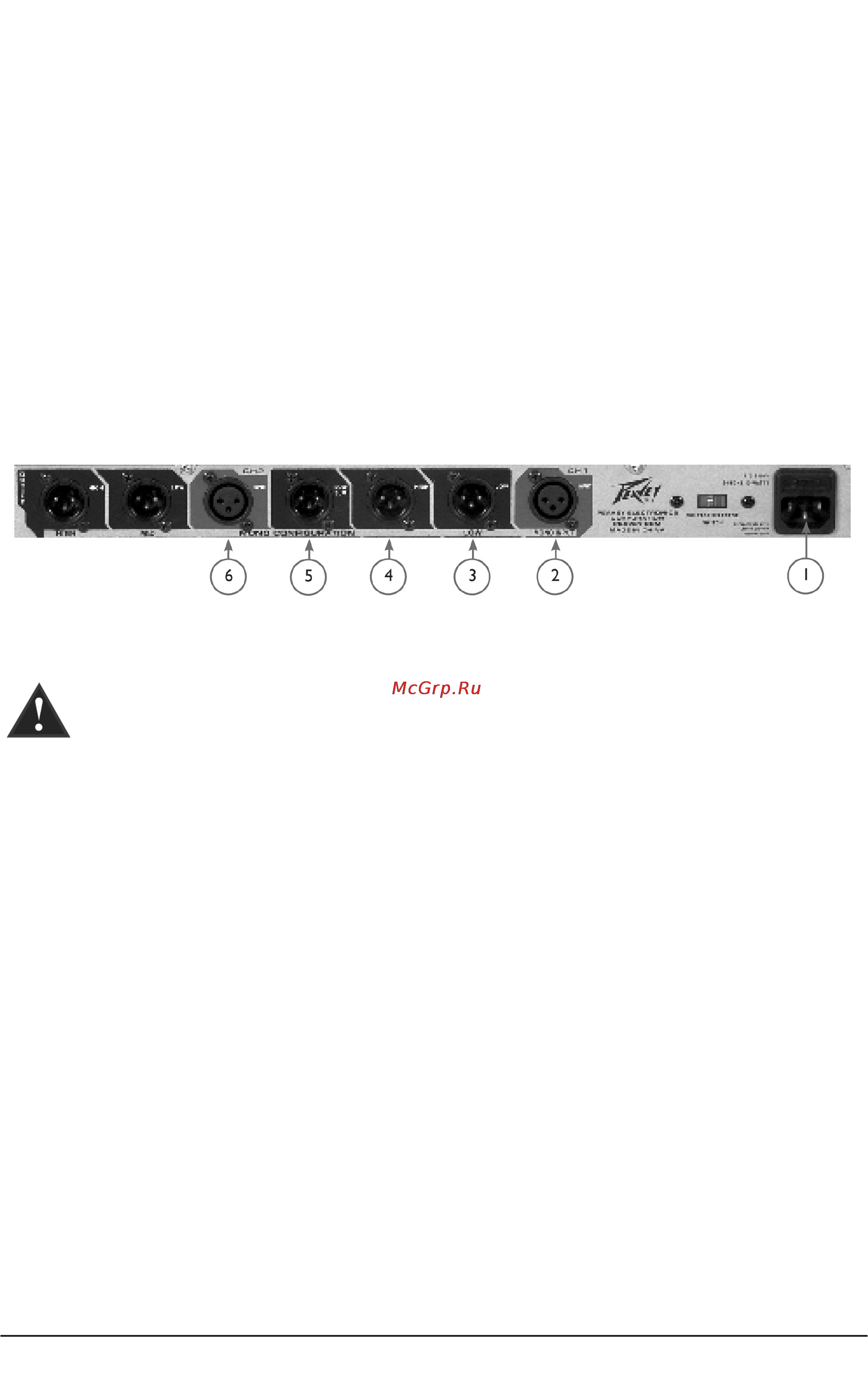

10 Регулятор уровня выходного высокочастотного сигнала Канал 2 С помощью данного регулятора осуществляется установка уровня высокочастотного сигнала диапазон выше выбранной точки кроссовера на высокочастотном выходном разъеме ХЬИ канала 2 11 Регулятор выбора точки кроссовера высоких и низких частот Канал 2 Данный регулятор позволяет установить требуемую точку кроссовера в диапазонах низких и высоких частот канала 2 Выбор осуществляется в диапазонах от 100 Гц до 1 кГц или от 1 кГц до 10 кГц в зависимости от положения переключателя диапазонов 12 Переключатель диапазонов высоких и низких частот Канал 2 При включении данного переключателя значение установленное на регуляторе выбора точки кроссовера увеличивается в десять раз В отключенном состоянии переключателя регулировка осуществляется в диапазоне от 100 Гц до 1 кГц тогда как во включенном от 1 кГц до 10 кГц При установке переключателя в положение соответствующее десятикратному увеличению х10 загорается индикатор расположенный над переключателем Тыльная панель 1 Сетевой разъем IEC Сетевой разъем стандарта IEC предназначен для подключения шнура питания поставляемого в комплекте прибора и соответствующего стандартам сети В целях собственной безопасности ни при каких обстоятельствах не отсоединяйте заземление любого электрооборудования В случае отсутствия в розетке контакта заземления используйте соответствующий адаптер для подключения заземления к вилке шнура питания Во избежание поражения электрическим током перед эксплуатацией всегда убеждайтесь в том что кроссовер и подключенные к нему приборы надежно заземлены А В сетевом разъеме прибора также находится держатель сетевого предохранителя В случае отсутствия питания прибора следует извлечь предохранитель из держателя и проверить его работоспособность Сгоревший предохранитель необходимо заменить на аналогичный с соответствующими параметрами Если после замены предохранитель вновь вышел из строя обратитесь в сертифицированный сервисный центр компании Peavey 2 Входной разъем Канал 1 Симметричный вход канала 1 выполнен на трех контактном разъеме XLR F 3 Низкочастотный выход Канал 1 Данный трех контактный разъем XLR M является симметричным низкочастотным выходом канала 1 4 Высокочастотный выход Канал 1 Данный трех контактный разъем XLR M является симметричным высокочастотным выходом канала 1 5 Выход суммированного низкочастотного сигнала Данный трех контактный разъем XLR M предназначен для снятия симметричного суммированного низкочастотного сигнала 1 и 2 каналов 6 Входной разъем Канал 2 Симметричный вход канала 2 выполнен на трех контактном разъеме XLR F PV23XO Руководство пользователя 5
