7
RU

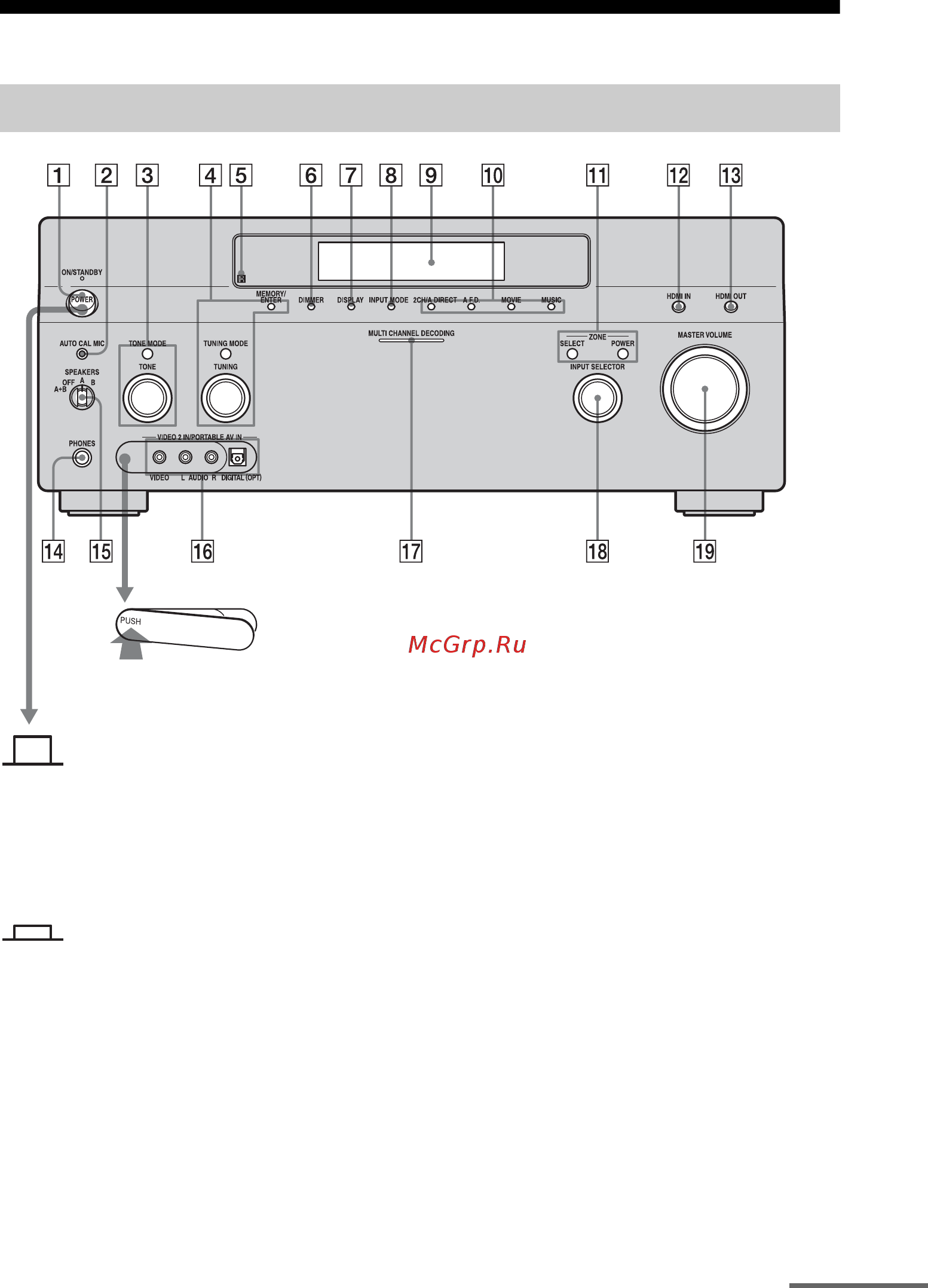

Описание и расположение компонентов
Передняя панель
Снятие крышки
Нажмите PUSH.
Снятую крышку держите в месте,
недоступном для детей.
Состояние кнопки POWER
Выкл
Ресивер выключен (первоначальная
установка).
Нажмите POWER для включения ресивера.
Вы не можете включить ресивер с пульта
дистанционного управления.
Вкл/Ожидание
Нажмите
?/1 на пульте дистанционного
управления для включения ресивера или его
переключения в режим ожидания.
При нажатии POWER на ресивере он
выключится.
продолжение следует
