Другие операции
Прослушивать звук и просматривать
изображения можно из компонента,
подсоединенного с помощью адаптера
DIGITAL MEDIA PORT к гнезду
DMPORT ресивера.
Отсоединение адаптера
DIGITAL MEDIA PORT от
гнезда DMPORT
Сожмите и удерживайте разъем с двух
сторон, а затем выньте его.
Примечания
•Обязательно подключайте адаптер
DIGITAL MEDIA PORT, чтобы красная
стрелка на разъеме совпадала с красной
стрелкой на гнезде DMPORT.
•Ровно и надежно вставьте разъем в гнездо
DMPORT.
•Поскольку разъем адаптера DIGITAL
MEDIA PORT достаточно хрупкий, будьте
осторожны при установке или
перемещении ресивера.

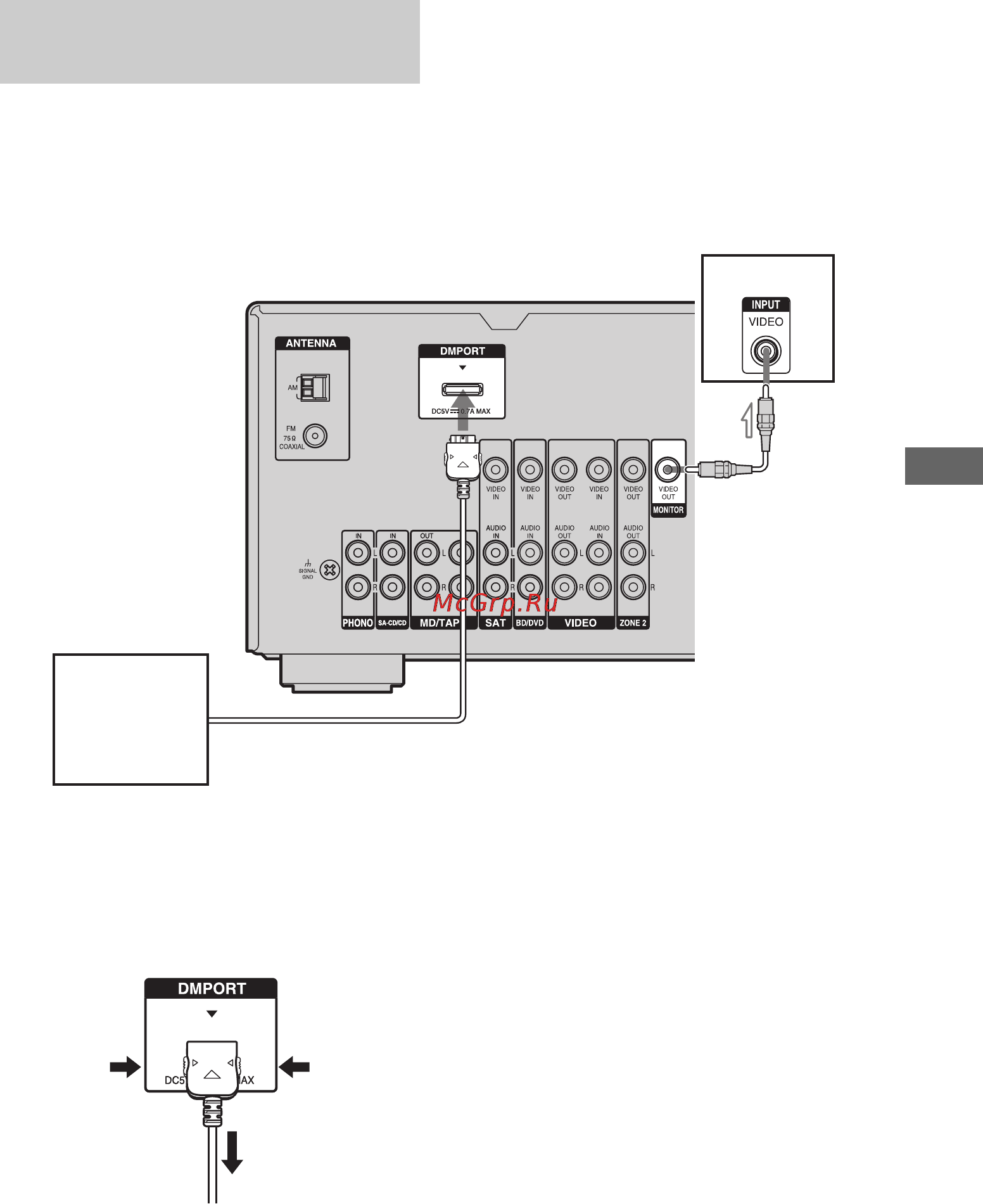

Подключение адаптера
DIGITAL MEDIA PORT
Телевизор
Адаптер
DIGITAL MEDIA
PORT
A Видеокабель (не входит в комплект)
A
1
2
