28

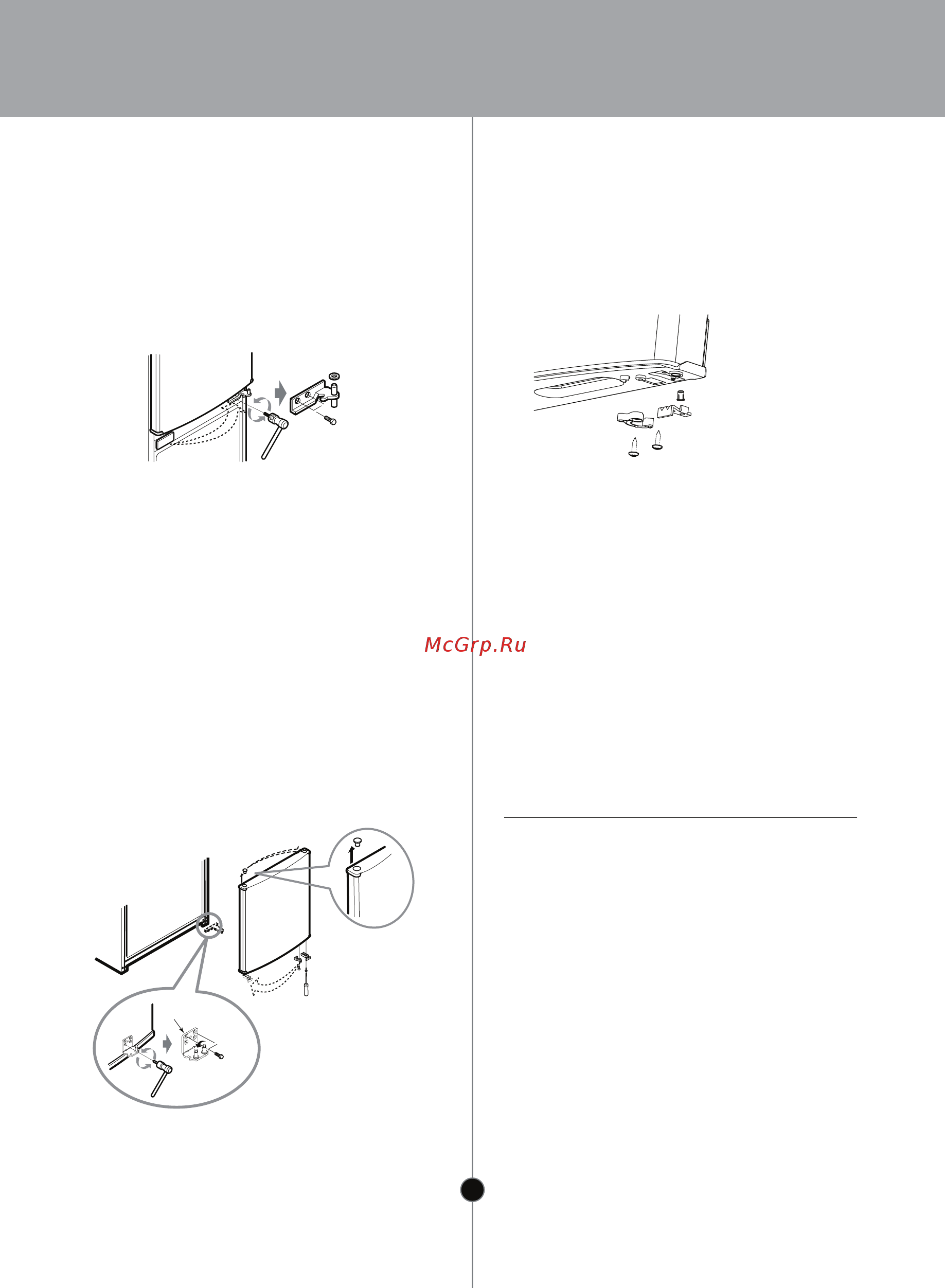

• Снимите центральную дверную петлю
(23) рис. 7, открутив болты (22) рис. 7
шестигранником на 5мм;
• Снимите дверь морозильного отделе-
ния;
• Заглушку (25) рис. 7 зафиксируйте с
противоположной стороны холодильни-
ка;
(22)
(23)
(25)
Рис. 7
(24)
(26)
(28)
(27)
Рис. 8
(29)
• Снимите шайбу (24) рис. 7 с централь-
ной петли (23) рис. 7. При последую -
щей установке установите шайбу на
верхний штырь петли;
• Снимите нижнюю дверную петлю (27)
рис. 8, открутив винты (26) рис. 8
открутите стержень (28) рис. 8 и
зафиксируйте его с противоположной
стороны петли (27) рис. 8 используя
ключ на 6 мм;
• Снимите заглушку (29) рис. 8 в верхней
части двери морозильного отделения и
установите с противоположной сторо-
ны;
• Снимите ограничитель (30)
рис. 9
и
втулку (31)
рис. 9
и доводчик (32)
рис. 9
,
в нижней части двери холодильного
отделения, открутив винты (33)
рис. 9
, и
закрепите их на противоположной
стороне. Проделайте аналогичную
операцию для двери морозильного
отделения;
(33)
(30)
(32)
(31)
Рис. 9
• Установите нижнюю дверную петлю (27)
рис. 8 морозильного отделения, далее
дверь морозильного отделения,
центральную дверную петлю (23) рис. 7
холодильного отделения, дверь
холодильного отделения, верхнюю
дверную петлю (19) рис. 6, подключите
соединительный кабель (9) рис. 2,
установите крышку (13) рис. 4 (11) рис. 3
и (7) рис. 2 в обратной последовательно-
сти.
SmartDiagnosis™
(мобильная диагностика)
Используйте данную функцию только по
рекомендации Центра поддержки клиен-
тов (номер телефона указан в гарантий-
ном талоне).
Звук, сопровождающий передачу данных
для Сервисного центра, схож со звуком
работы факса.
УХОД И ОБСЛУЖИВАНИЕ ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
