[Инструкция по быстрому запуску]
4
Скорость печати – не менее 53 строк средней длины в секунду (параметры печати по умолчанию).
Электропитание ККТ – через внешний блок питания ((245%) В, 2,5 А; входное напряжение блока питания от
сети ~(22010%) В, частота (50+20%) Гц).
Потребляемая мощность в режиме печати – не более 60 Вт.
Порты для подключения периферийных устройств и интерфейсы обмена:
‒ порт для подключения ПК и/или дисплея покупателя – TPR8P8C (интерфейс RS-232) (подробно о
подключении внешних устройств изложено в документе «Руководство по эксплуатации»);
‒ порт для подключения денежного ящика;
‒ порт для подключения терминала или персонального компьютера (интерфейс USB);
‒ порт для подключения к локальной сети Ethernet;
‒ беспроводные интерфейсы (на МК, опционально – 2G, 3G, Wi-Fi, Bluetooth и т.д., в зависимости от
исполнения МК и комплектации ККТ).
Работа с ККТ допускается при:
температуре окружающей среды от +5 °С до + 45 °С;
относительной влажности до 85% при температуре +35 °С;
атмосферном давлении от 84 до 107 кПа (от 631 до 805 мм рт. ст.).
Начало работы
Для работы ККТ от электросети сначала нужно подключить блок питания к разъему питания изделия, затем
подсоединить блок питания к сети 220 В. После этого нужно нажать на выключатель питания на передней панели
корпуса изделия. При включении будет запущена процедура автоматического самотестирования ККТ, которая
занимает несколько секунд. В случае успешного окончания самотестирования загорается индикатор питания.
В случае возникновения какой-либо ошибки при автотестировании, необходимо выключить изделие и обратиться в
организацию, обслуживающую данное изделие.
ККТ поддерживает дистанционное обновление встроенного программного обеспечения.
Дальнейшие действия по настройке и использованию описаны в документе «Руководство по эксплуатации».
Документация и программное обеспечение для работы с ККТ АТОЛ 55Ф представлены на сайте компании АТОЛ atol.ru.
Гарантийные обязательства, условия хранения, транспортировка
1. Изготовитель гарантирует работоспособность ККТ в течение 12 месяцев со дня ввода в эксплуатацию при
соблюдении пользователем условий эксплуатации, транспортирования и хранения. Гарантийный срок исчисляется
с даты первой постановки ККТ на учет в ФНС (при наличии у производителя таких сведений) или с момента
отгрузки со склада Изготовителя. Гарантийные обязательства не распространяются на термопечатающий механизм
(ТПМ), автоотрезчик, внешний блок питания, аккумулятор, соединительные кабели, печатную документацию и
упаковку ККТ (подробнее гарантийные обязательства представлены на сайте http://www.atol.ru).
2. В целях постоянного совершенствования и улучшения качества ККТ передает, а Изготовитель собирает и
обрабатывает данные телеметрии изделия. Данные телеметрии не содержат коммерческой тайны, либо других
сведений, в той или иной мере влияющих на коммерческую деятельности пользователя. Пользователь ККТ
соглашается на передачу и обработку таких данных Изготовителю в автоматическом режиме посредством
доступных Пользователю телекоммуникационных каналов связи путем ввода ККТ в эксплуатацию.
3. Гарантийный срок хранения ККТ – 6 месяцев со дня изготовления.
4. Пользователь лишается права на гарантийное обслуживание при:
вводе ККТ в эксплуатацию без проведения пуско-наладочных работ;
нарушении правил транспортировки, хранения и эксплуатации;
наличии механических повреждений наружных деталей;
нарушении марок-пломб.
5. ККТ следует хранить в заводской упаковке на стеллажах в отапливаемых помещениях при температуре воздуха от +5°С
до +45°С, относительной влажности воздуха не более 85% при температуре 35°С. Содержание в воздухе пыли, масла и
агрессивных примесей не должно превышать норм, установленных для складских и производственных помещений.
6. Транспортировка ККТ должна производиться в транспортной упаковке изготовителя в закрытых транспортных
средствах при температуре от +5°С до +45°С, относительной влажности не выше 90% при температуре 35°С и
атмосферном давлении от 84 до 107 кПа (от 630 до 805 мм рт.ст.).
7. Гарантийные обязательства не распространяются на ФН. Гарантийные обязательства по обслуживанию ФН
распространяются непосредственно на поставщика ФН и осуществляются согласно Паспорту ФН. В случае,
если в корпусе ККТ отсутствует отсек для ФН и он установлен во внутренней части опломбированного корпуса,
то замена ФН производится только в условиях АСЦ за счет пользователя.
[Инструкция по быстрому запуску AL.P050.00.000 БЗ от 10.01.2019]
1

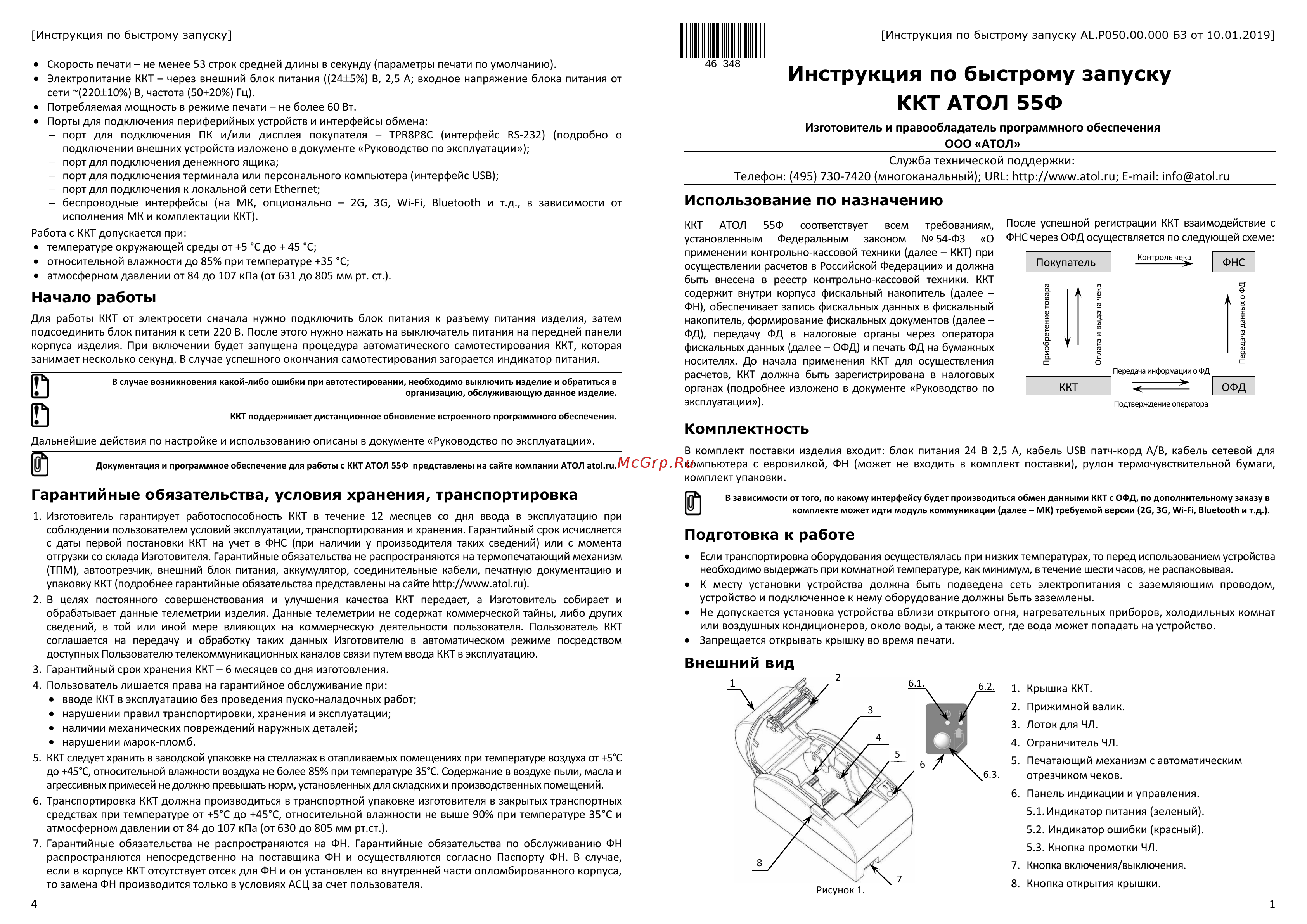

Инструкция по быстрому запуску
ККТ АТОЛ 55Ф
Изготовитель и правообладатель программного обеспечения
ООО «АТОЛ»
Служба технической поддержки:
Телефон: (495) 730-7420 (многоканальный); URL: http://www.atol.ru; E-mail: info@atol.ru
Использование по назначению
После успешной регистрации ККТ взаимодействие с
ФНС через ОФД осуществляется по следующей схеме:
Покупатель
Контроль чека
ФНС
Приобретение това
ра
Оплата и выдача чека
Передача информации о ФД
Передача данных о ФД
ККТ
ОФД
Подтверждение оператора
Комплектность
В комплект поставки изделия входит: блок питания 24 В 2,5 А, кабель USB патч-корд A/B, кабель сетевой для
компьютера с евровилкой, ФН (может не входить в комплект поставки), рулон термочувствительной бумаги,
комплект упаковки.
В зависимости от того, по какому интерфейсу будет производиться обмен данными ККТ с ОФД, по дополнительному заказу в
комплекте может идти модуль коммуникации (далее – МК) требуемой версии (2G, 3G, Wi-Fi, Bluetooth и т.д.).
Подготовка к работе
Если транспортировка оборудования осуществлялась при низких температурах, то перед использованием устройства
необходимо выдержать при комнатной температуре, как минимум, в течение шести часов, не распаковывая.
К месту установки устройства должна быть подведена сеть электропитания с заземляющим проводом,
устройство и подключенное к нему оборудование должны быть заземлены.
Не допускается установка устройства вблизи открытого огня, нагревательных приборов, холодильных комнат
или воздушных кондиционеров, около воды, а также мест, где вода может попадать на устройство.
Запрещается открывать крышку во время печати.
Внешний вид
Рисунок 1.
1. Крышка ККТ.
2. Прижимной валик.
3. Лоток для ЧЛ.
4. Ограничитель ЧЛ.
5. Печатающий механизм с автоматическим
отрезчиком чеков.
6. Панель индикации и управления.
5.1. Индикатор питания (зеленый).
5.2. Индикатор ошибки (красный).
5.3. Кнопка промотки ЧЛ.
7. Кнопка включения/выключения.
8. Кнопка открытия крышки.
5
4
46 348
6.1.
6.3.
6.2.
1
7
3
6
8
2
