[Инструкция по быстрому запуску]
2

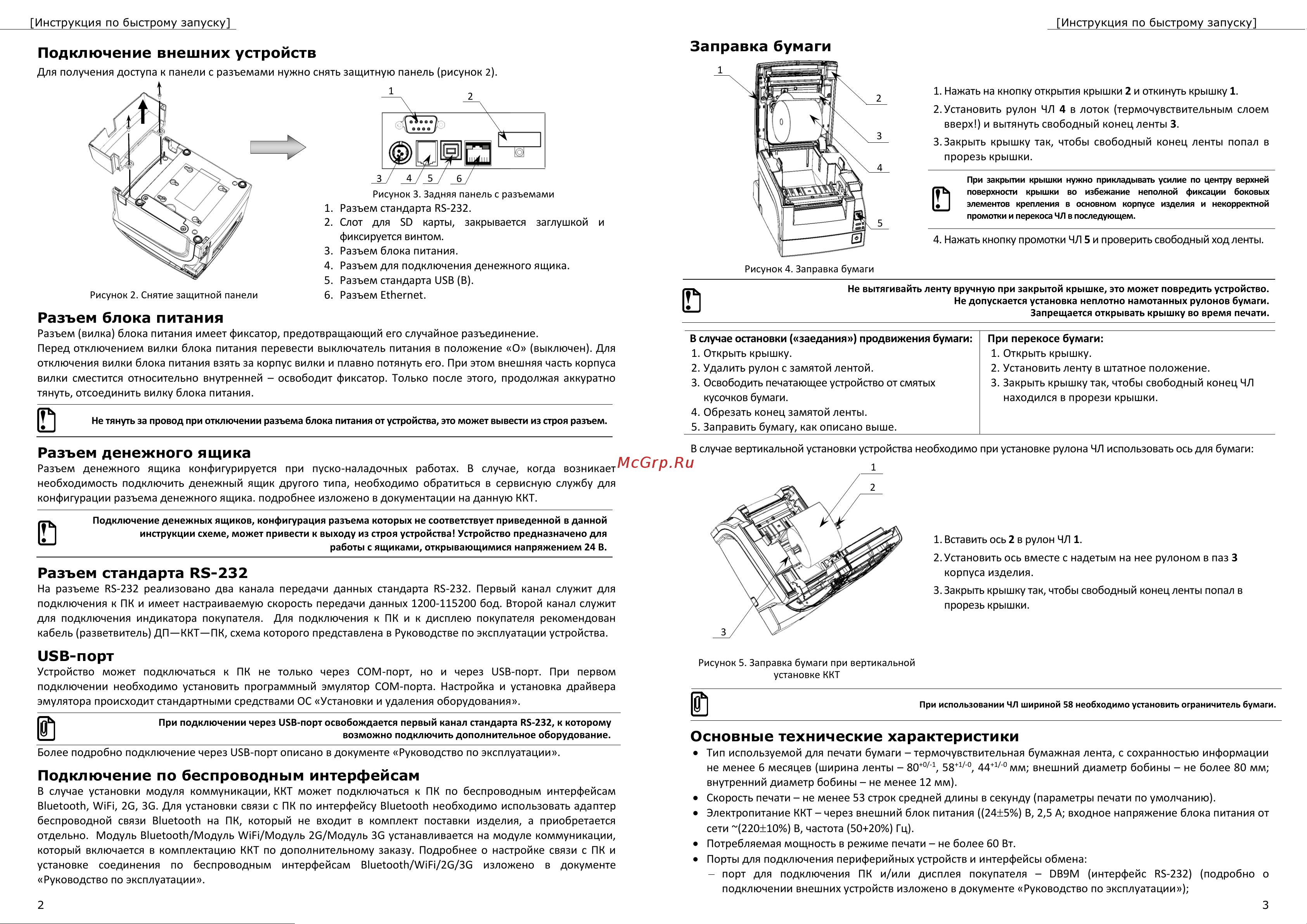

Подключение внешних устройств
Для получения доступа к панели с разъемами нужно снять защитную панель (рисунок 2).
Рисунок 2. Снятие защитной панели
Рисунок 3. Задняя панель с разъемами
1. Разъем стандарта RS-232.
2. Слот для SD карты, закрывается заглушкой и
фиксируется винтом.
3. Разъем блока питания.
4. Разъем для подключения денежного ящика.
5. Разъем стандарта USB (B).
6. Разъем Ethernet.
Разъем блока питания
Разъем (вилка) блока питания имеет фиксатор, предотвращающий его случайное разъединение.
Перед отключением вилки блока питания перевести выключатель питания в положение «О» (выключен). Для
отключения вилки блока питания взять за корпус вилки и плавно потянуть его. При этом внешняя часть корпуса
вилки сместится относительно внутренней – освободит фиксатор. Только после этого, продолжая аккуратно
тянуть, отсоединить вилку блока питания.
Не тянуть за провод при отключении разъема блока питания от устройства, это может вывести из строя разъем.
Разъем денежного ящика
Разъем денежного ящика конфигурируется при пуско-наладочных работах. В случае, когда возникает
необходимость подключить денежный ящик другого типа, необходимо обратиться в сервисную службу для
конфигурации разъема денежного ящика. подробнее изложено в документации на данную ККТ.
Подключение денежных ящиков, конфигурация разъема которых не соответствует приведенной в данной
инструкции схеме, может привести к выходу из строя устройства! Устройство предназначено для
работы с ящиками, открывающимися напряжением 24 В.
Разъем стандарта RS-232
На разъеме RS-232 реализовано два канала передачи данных стандарта RS-232. Первый канал служит для
подключения к ПК и имеет настраиваемую скорость передачи данных 1200-115200 бод. Второй канал служит
для подключения индикатора покупателя. Для подключения к ПК и к дисплею покупателя рекомендован
кабель (разветвитель) ДП—ККТ—ПК, схема которого представлена в Руководстве по эксплуатации устройства.
USB-порт
Устройство может подключаться к ПК не только через COM-порт, но и через USB-порт. При первом
подключении необходимо установить программный эмулятор COM-порта. Настройка и установка драйвера
эмулятора происходит стандартными средствами ОС «Установки и удаления оборудования».
Более подробно подключение через USB-порт описано в документе «Руководство по эксплуатации».
Подключение по беспроводным интерфейсам
В случае установки модуля коммуникации, ККТ может подключаться к ПК по беспроводным интерфейсам
Bluetooth, WiFi, 2G, 3G. Для установки связи с ПК по интерфейсу Bluetooth необходимо использовать адаптер
беспроводной связи Bluetooth на ПК, который не входит в комплект поставки изделия, а приобретается
отдельно. Модуль Bluetooth/Модуль WiFi/Модуль 2G/Модуль 3G устанавливается на модуле коммуникации,
который включается в комплектацию ККТ по дополнительному заказу. Подробнее о настройке связи с ПК и
установке соединения по беспроводным интерфейсам Bluetooth/WiFi/2G/3G изложено в документе
«Руководство по эксплуатации».
2
1
6
5
4
3
[Инструкция по быстрому запуску]
3
Заправка бумаги
Рисунок 4. Заправка бумаги
1. Нажать на кнопку открытия крышки 2 и откинуть крышку 1.
2. Установить рулон ЧЛ 4 в лоток (термочувствительным слоем
вверх!) и вытянуть свободный конец ленты 3.
3. Закрыть крышку так, чтобы свободный конец ленты попал в
прорезь крышки.
При закрытии крышки нужно прикладывать усилие по центру верхней
поверхности крышки во избежание неполной фиксации боковых
элементов крепления в основном корпусе изделия и некорректной
промотки и перекоса ЧЛ в последующем.
4. Нажать кнопку промотки ЧЛ 5 и проверить свободный ход ленты.
Не вытягивайть ленту вручную при закрытой крышке, это может повредить устройство.
Не допускается установка неплотно намотанных рулонов бумаги.
Запрещается открывать крышку во время печати.
В случае остановки («заедания») продвижения бумаги:
При перекосе бумаги:
1. Открыть крышку.
2. Удалить рулон с замятой лентой.
3. Освободить печатающее устройство от смятых
кусочков бумаги.
4. Обрезать конец замятой ленты.
5. Заправить бумагу, как описано выше.
1. Открыть крышку.
2. Установить ленту в штатное положение.
3. Закрыть крышку так, чтобы свободный конец ЧЛ
находился в прорези крышки.
В случае вертикальной установки устройства необходимо при установке рулона ЧЛ использовать ось для бумаги:
Рисунок 5. Заправка бумаги при вертикальной
установке ККТ
1. Вставить ось 2 в рулон ЧЛ 1.
2. Установить ось вместе с надетым на нее рулоном в паз 3
корпуса изделия.
3. Закрыть крышку так, чтобы свободный конец ленты попал в
прорезь крышки.
При использовании ЧЛ шириной 58 необходимо установить ограничитель бумаги.
Основные технические характеристики
Тип используемой для печати бумаги – термочувствительная бумажная лента, с сохранностью информации
не менее 6 месяцев (ширина ленты – 80
+0/-1
, 58
+1/-0
, 44
+1/-0
мм; внешний диаметр бобины – не более 80 мм;
внутренний диаметр бобины – не менее 12 мм).
Скорость печати – не менее 53 строк средней длины в секунду (параметры печати по умолчанию).
Электропитание ККТ – через внешний блок питания ((245%) В, 2,5 А; входное напряжение блока питания от
сети ~(22010%) В, частота (50+20%) Гц).
Потребляемая мощность в режиме печати – не более 60 Вт.
Порты для подключения периферийных устройств и интерфейсы обмена:
‒ порт для подключения ПК и/или дисплея покупателя – DB9M (интерфейс RS-232) (подробно о
подключении внешних устройств изложено в документе «Руководство по эксплуатации»);
1
2
3
4
5
1
2
3
