Начало работы – ДОПОЛНИТЕЛЬНЫЕ СВЕДЕНИЯ –
21
RU
Отправляет воспроизводимое изображение с диска DVD на телевизор.

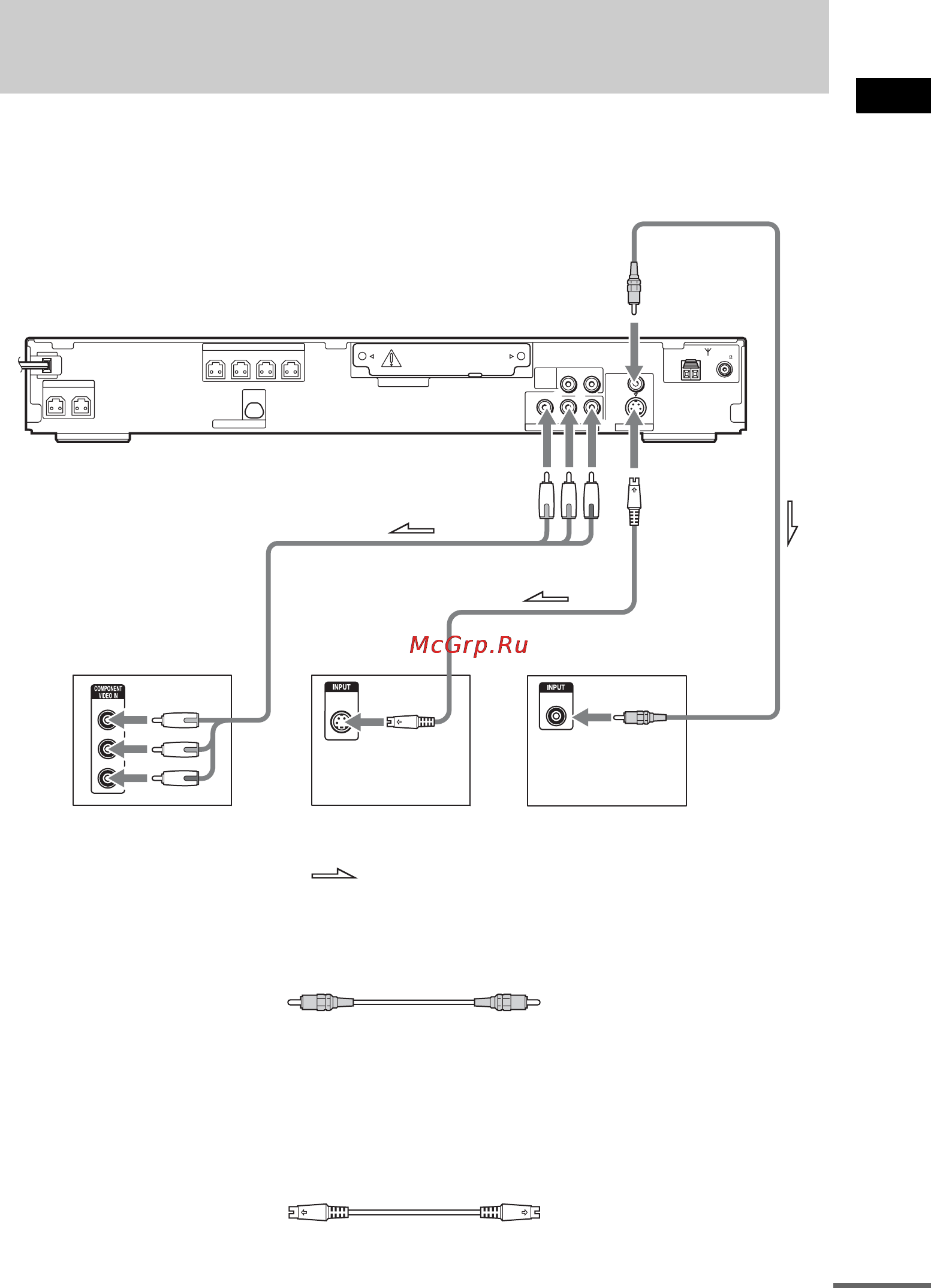

Проверьте гнезда телевизора и выберите способ подключения: A , B или C. Качество
изображения улучшается от A (стандартное) к C (компонентное).
A Подключение телевизора, оснащенного гнездом VIDEO IN
Подключите видеокабель.
.
B Подключение телевизора, оснащенного гнездом S VIDEO IN
Подключите кабель S VIDEO (приобретается дополнительно). Для использования
гнезда S VIDEO вместо гнезд VIDEO телевизор должен быть подключен через гнездо S
VIDEO. Сигналы S VIDEO передаются по отдельной от видеосигналов шине и не
выводятся через видеогнездо.
Подключение телевизора (дополнительные
сведения)
Y
PB/CB
PR/CR
VIDEO
IN
S VIDEO
IN
FRONT R
CENTER WOOFER
FRONT L SUR R SUR L
TV /
VIDEO
MONITOR OUT
SPEAKER
D-LIGHT SYNC OUT
SPEAKER
COMPONENT VIDEO OUT
COAXIAL
AM
FM75
RLAUDIO IN
(DVD ONLY)
YP
B
/C
B
P
R
/C
R
VIDEO
(DVD ONLY)
S VIDEO
DIR-TC1
Телевизор с гнездами
COMPONENT VIDEO IN
Телевизор с гнездом
VIDEO IN
Телевизор с гнездом
S VIDEO IN
A
B
C
К гнезду
S VIDEO
К гнезду
VIDEO
К гнездам
COMPONENT
VIDEO OUT
: передача сигнала
Желтый
продолжение на следующе
й
странице
