20
RU
Начало работы

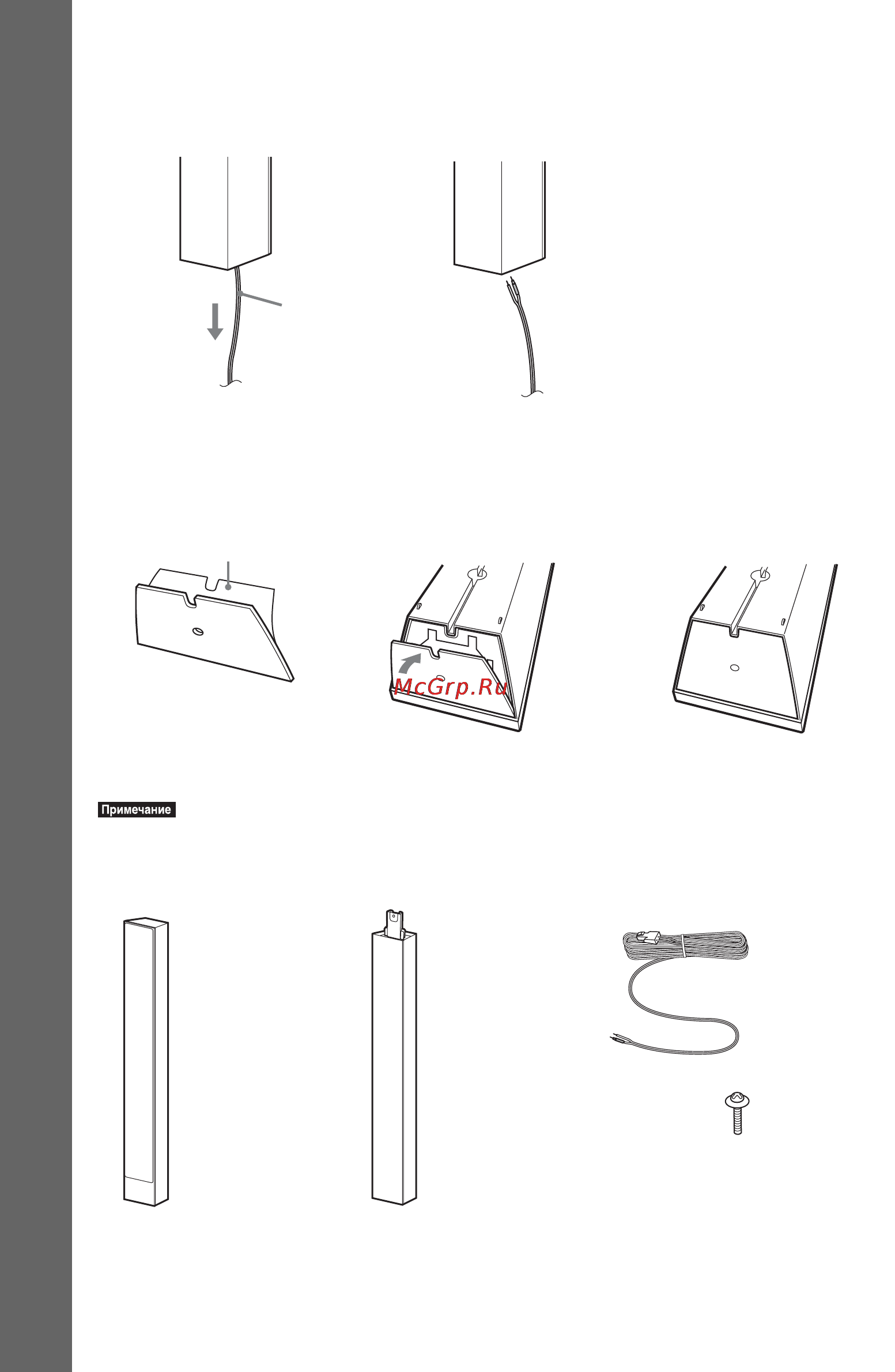

4 Вытащите кабель динамика из нижней части динамика.
Этот кабель будет использован при установке динамика на стену.
5 Удалите защитную пленку с нижней крышки динамика, прикрепите нижнюю
крышку динамика к низу верхней части динамика.
•Для удаления защитной пленки потяните ее за область с меткой на нижней крышке динамика.
Динамик в разобранном виде
Нижняя часть динамика
,
Кабель динамика
,,
Низ верхней части
динамика
Нижняя крышка динамика
Защитная пленка
Верхняя часть
динамика
Нижняя часть
динамика
Кабель
динамика
Винт
