Liebherr CTPesf 3016-21 [7/14] Монтаж нижней двери

Liebherr CTPesf 3016-21 [7/14] Монтаж нижней двери

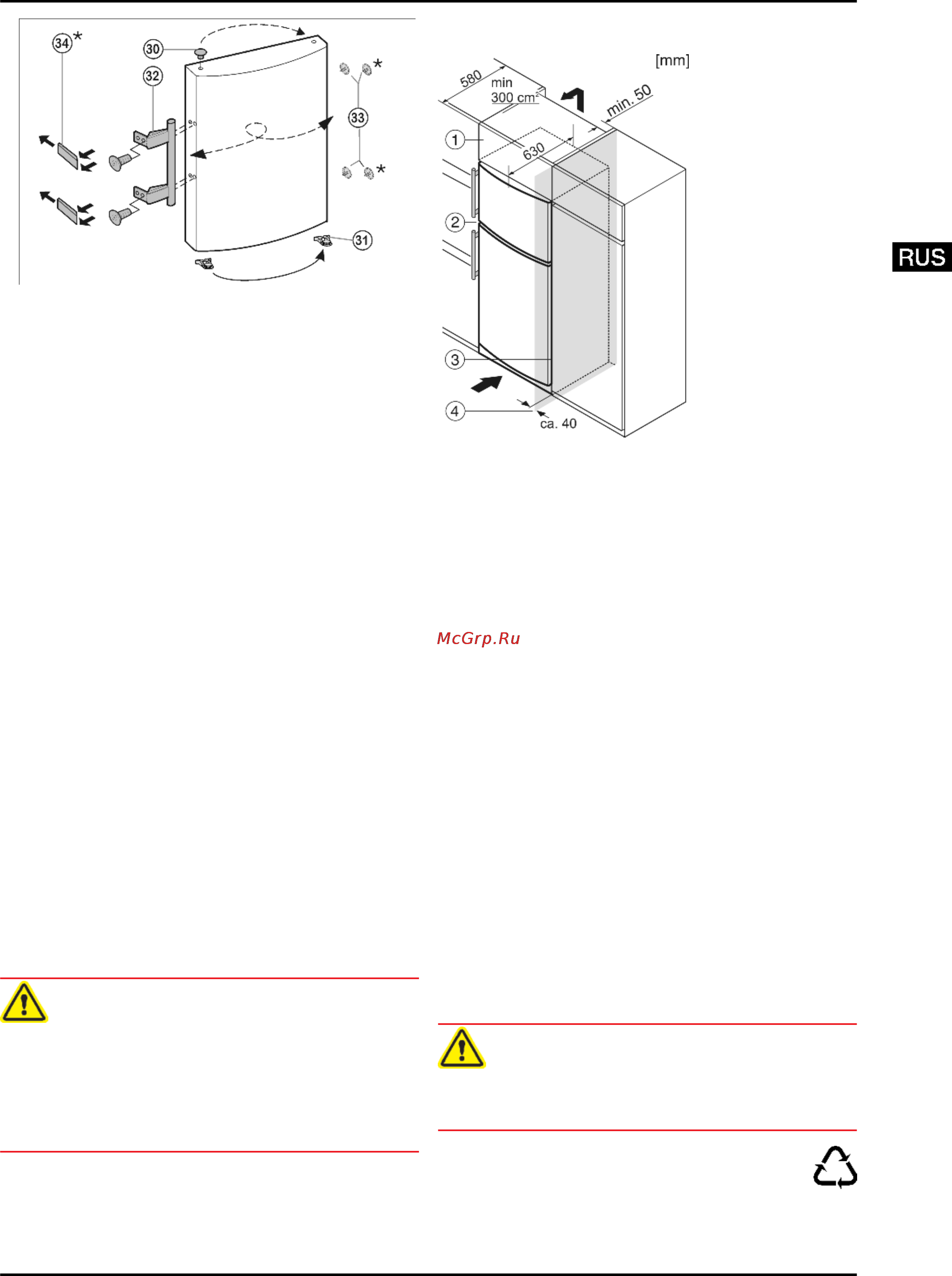

Fig. 8

u

Извлеките пробку

Fig. 8 (30)

из опорной втулки дверцы

и переставьте.

u

Снимите и переставьте на противоположную сторону

дверную ручку

Fig. 8 (32)

, пробку

Fig. 8 (33)

и

прижимные пластины*

Fig. 8 (34)

.

u

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.6 Монтаж нижней двери

u

Установите нижнюю дверцу сверху на нижний опорный

винт

Fig. 6 (22)

.

u

Закройте дверцу.

u

Снова наденьте пластмассовый колпачок

Fig. 5 (10)

на

средний опорный кронштейн

Fig. 5 (13)

.

u

Вставьте средний опорный винт

Fig. 5 (11)

на новой

стороне шарнира через средний опорный кронштейн

Fig. 5 (13)

в нижнюю дверцу.

4.3.7 Монтаж верхней двери

u

Установите верхнюю дверцу на средний опорный винт

Fig. 5 (11)

.

u

Установите верхний опорный кронштейн

Fig. 4 (3)

на

новой стороне шарнира и защелкните в дверце.

u

Привинтите верхний опорный кронштейн (с моментом

4 Нм)(2 шт. Torx® 25)

Fig. 4 (4)

. При необходимости

проделайте отверстия или используйте аккумуля-

торную отвертку.

u

Наденьте и защёлкните крышку

Fig. 4 (1)

и крышку

Fig. 4 (2)

на противоположной стороне снаружи.

4.3.8 Выравнивание дверей

u

При необходимости выровняйте дверцы через два

продольных паза в нижнем опорном кронштейне

Fig. 6 (25)

и среднем опорном кронштейне

Fig. 5 (13)

параллельно корпусу устройства. Для этого выкрутите

средний винт на нижнем опорном кронштейне

Fig. 6 (25)

.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если опорные детали недостаточно хорошо прикручены,

дверь может опрокинуться. Это может привести к значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4 Установка в кухонную стенку

Fig. 9

(1) Дополнительный

шкафчик

(3) Кухонный шкаф

(2) Устройство (4) Стенка

Устройство может быть окружено предметами кухонной

обстановки. Чтобы уравнять устройство

Fig. 9 (2)

по

высоте с кухонной стенкой, можно установить над устрой-

ством соответствующий дополнительный шкафчик

Fig. 9 (1)

.

При комбинировании с обычными кухонными шкафами

(глубина макс. 580 мм) устройство можно установить

непосредственно рядом с кухонным шкафом

Fig. 9 (3)

.

Дверь устройства выступает по сторонам на 34 мм и по

центру устройства на 50 мм относительно передней

стенки кухонного шкафа. Поэтому ее можно свободно

открывать и закрывать.

Важно для вентиляции:

-

На задней стенке шкафчика должен быть вентиля-

ционный канал глубиной не менее 50 мм по всей

ширине этого шкафчика.

-

Поперечное сечение вентиляционного отверстия под

нижней панелью должно составлять не менее 300 см

2

.

-

Чем больше площадь вентиляционного отверстия, тем

меньше электроэнергии потребляет устройство при

работе.

Если устройство установлено на шарнирах у стены

Fig. 9 (4)

, то расстояние между устройством и стеной

должно быть не менее 40 мм. Настолько выступает ручка

при открытой дверце.

4.5 Упаковку утилизируйте надле-

жащим образом

ПРЕДУПРЕЖДЕНИЕ

Опасность удушения упаковочным материалом и пленкой!

u

Не разрешайте детям играть с упаковочным мате-

риалом.

Упаковка изготовлена из материалов, пригодных

для вторичного использования:

-

Гофрированный картон / картон

-

Детали из вспененного полистирола

-

Пленки и мешки из полиэтилена

-

Обвязочные ленты из полипропилена

Ввод в работу

7
