8 Тв2.790.065 РЭ (Редакция 21.3) 2019

5 Конструкция весов

Весы состоят из весовой платформы и устройства индикации (Рис. 5.1 - Рис. 5.3).

В зависимости от способа установки устройства индикации весы поставляются в комплектах:

А1 - без стойки;

А2 - с вращающейся стойкой;

А3 - с прямоугольной стойкой.

Варианты крепления устройства индикации приведены на Рис. 5.4.

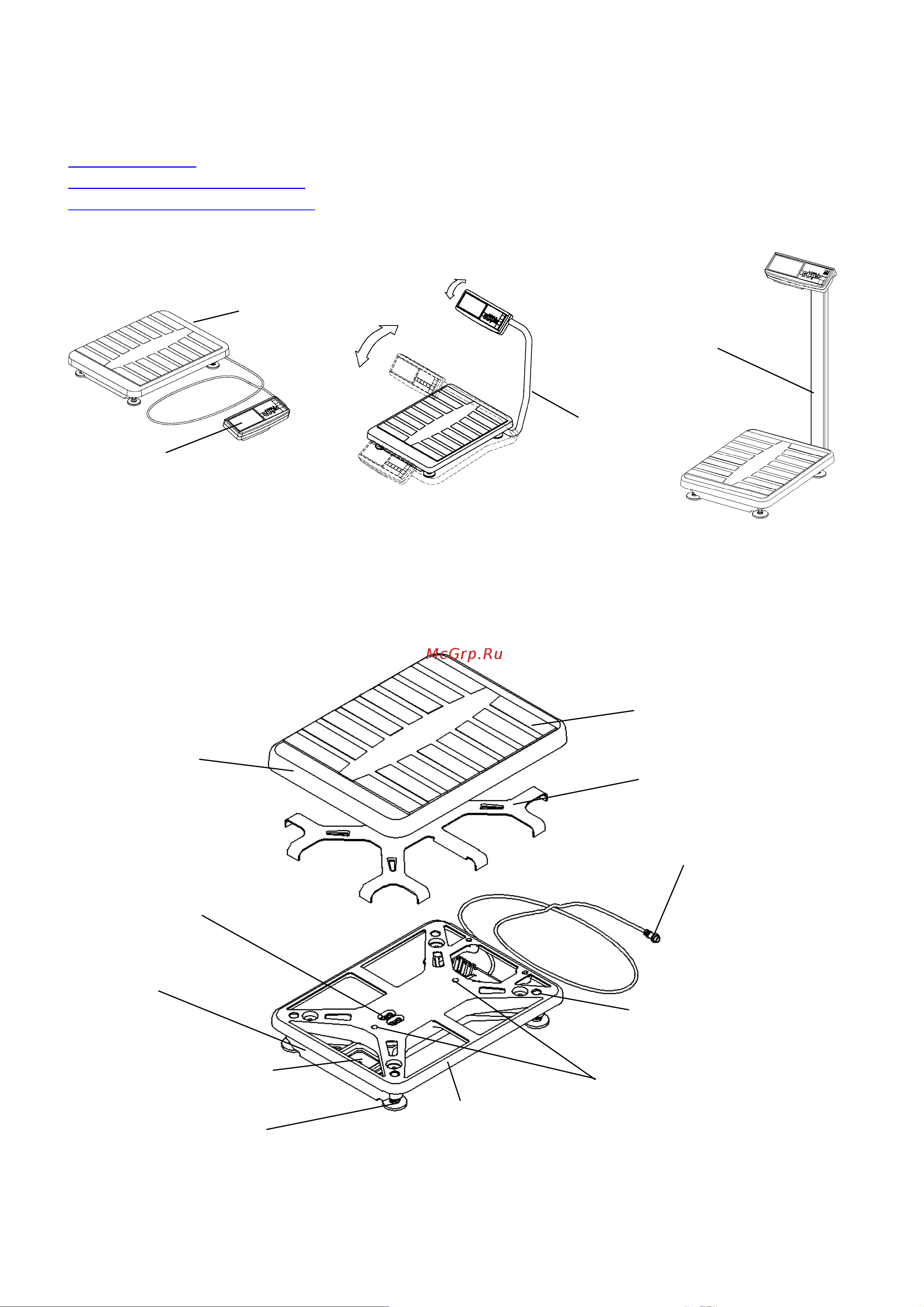

Рис. 5.1 - Внешний вид весов

5.2 Весовая платформа

Рис. 5.2 - Весовая платформа

Транспортировочные

вкладыши (4 шт.)

Транспортировочные

винты-упоры (2 шт.)

Грузоприемная

платформа

Резиновый амортизатор

Корпус

Основание

Регулировочные

опоры (4 шт.)

Ампула уровня

Разъем подключения к устройству

индикации

Винты крепления

датчика к корпусу (4 шт.)

Коврик резиновый

Устройство

индикации

Весовая

платформа

А1

Стойка

прямоугольная

А3

А2

Стойка круглая

вращающаяся
