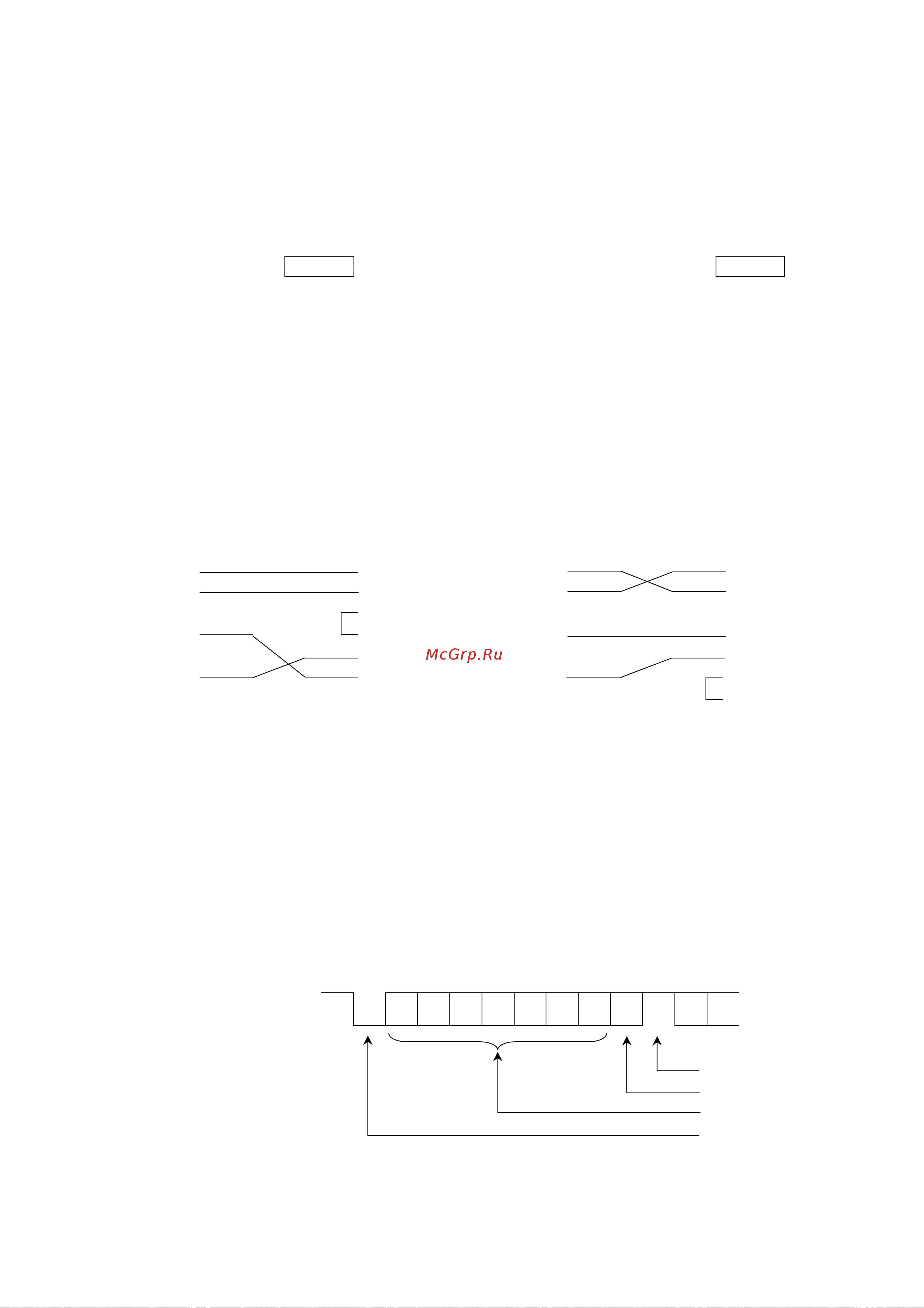

17
AX-KO1786-200
DIN 7P D-Sub 9S
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8
9
10-2. OP-23 – Серийный интерфейс RS-232C
Серийный интерфейс RS-232С позволяет подключать весы к мультифункциональному
принтеру или персональному компьютеру.
Интерфейс RS-232C работает в следующих четырех режимах.
Режим потока Непрерывный вывод данных.
Командный режим Управление весами с помощью команд,
подаваемых с ПК.
С исп. клавиши PRINT Вывод данных при нажатии клавиши PRINT
Режим автопечати Вывод данных, соответствующих параметрам
режима автопечати.
Если необходимо, выполните установку значений параметров формата данных и
режима вывода данных (F4, F5 и F8).
Коннектор DIN 8 pin (JA+TCP0586) поставляется с опцией OP-23.
Имеются следующие дополнительные кабели для подключения к ПК:
AX-KO577A-200 FG - D-Sub 25 pin ПК / RS-232C кабель, 2м
AX-KO1786-200 FG - D-Sub 9 pin ПК / RS-232C кабель, 2м
(Штекер Р DIN 7 pin может подключаться к розетке DIN 8 pin).
Спецификация интерфейса
Система передачи данных EIA RS-232C
Форма передачи данных Асинхронная, двунаправленная, полудуплексная
Формат данных Скорость передачи данных: 2400, 4800, 9600 бод
Данные: 7 бит + 1 бит четности (EVEN)
Стартовый бит: 1 бит
Стоповый бит: 1 бит
Код: ACII
Терминатор: C
R
L
F
(C
R
: 0Dh, L
F
: 0Ah)
LSB
0
1
2
3
4
5
MSB
6
Стоповый бит
Бит четности
Бит данных
Стартовый бит
AX-KO577A-200
DIN 7P D-Sub 25P
1 1
2 2
3 3
4 4
5 5
6 6
7 7
прочие
1 (-15V~-5V)
0 (5V~15V)
