61
17.2. RS - 232C/ Релейный вывод/ Звуковой сигнал (ОР- 03)
П
ри замене интерфейса RS-232C см. спецификацию на серийный интерфейс
RS-232C.

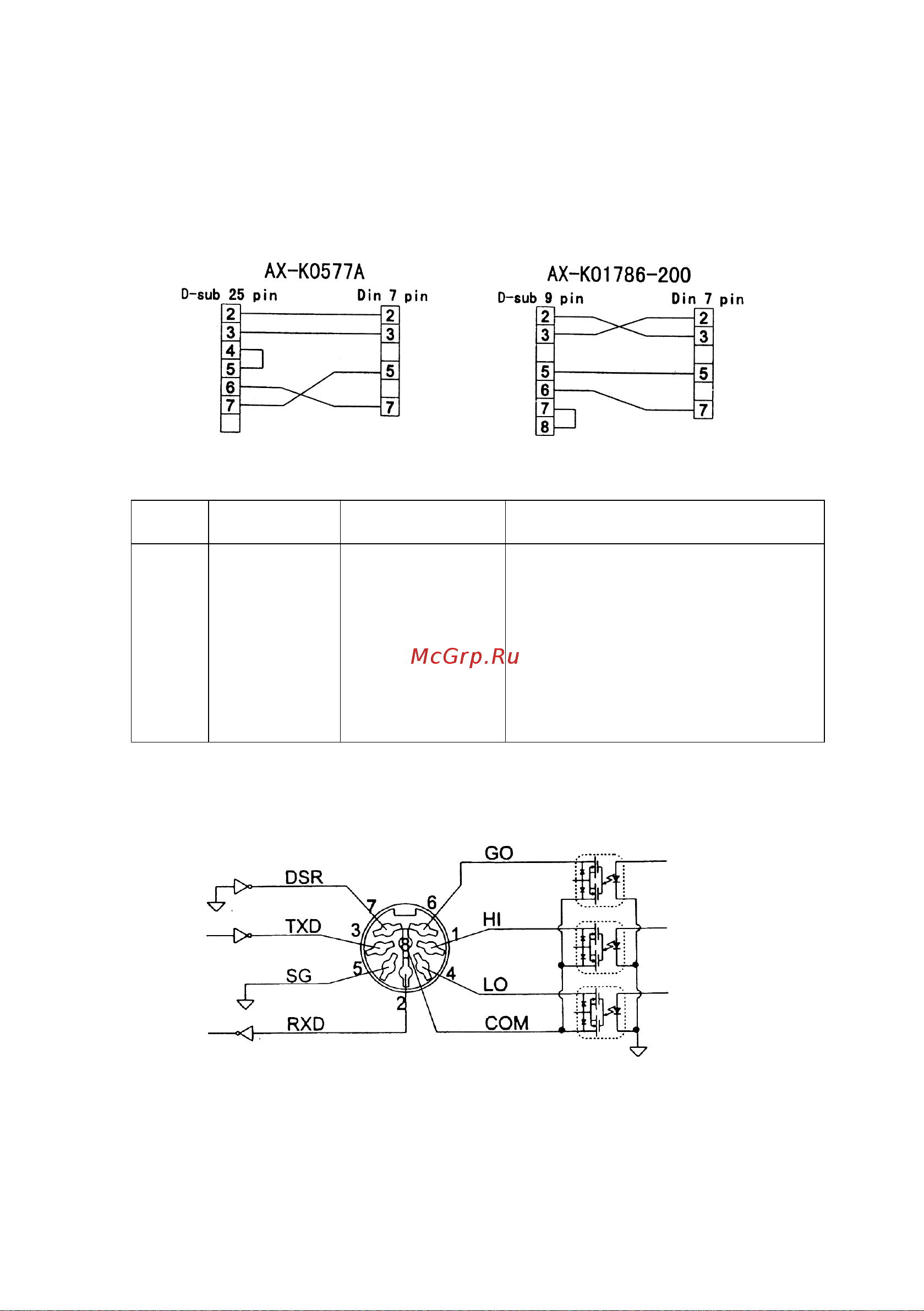

Если вы не используете релейный вывод, можно использовать следующие
дополнительные кабели:
AX
- KO557A, AX - KO1786-200
Подключение:
Номер
PIN
Название
си
гнала
Направление Описание
1
2
3
4
5
6
7
8
HI
RXD
TXD
LO
SG
OK
DSR
COM
Выход
Вход
Выход
Выход
-
Выход
Выход
-
Релейный в
ыход сигнала HI
Получение данных
Передача данных
Релейный выход сигнала LO
Сигнал заземления (RS-232 C)
Релейный выход сигнала OK
Готовность данных
Релейный общий терминал
Адаптируемый коннектор DIN 8 pin, JA: TCS0586 (аксессуар)
Схема подключения контактов DIN – коннектор на задней панели дисплея.
Р
еле полупроводниковое.
Максимальное н
апряжение DC 50v
Максимальная сила тока DC 100 mA
Максимальное сопротивление 8 Ω
