CAS BW-30DB [9/33] Дисплей и клавиатура
![CAS BW-30DB [9/33] Дисплей и клавиатура](/views2/1907522/page9/bg9.png)
9
Индикатор
питания
Индикатор
зарядки
Указатели
дисплея
Дисплей
Клавиши

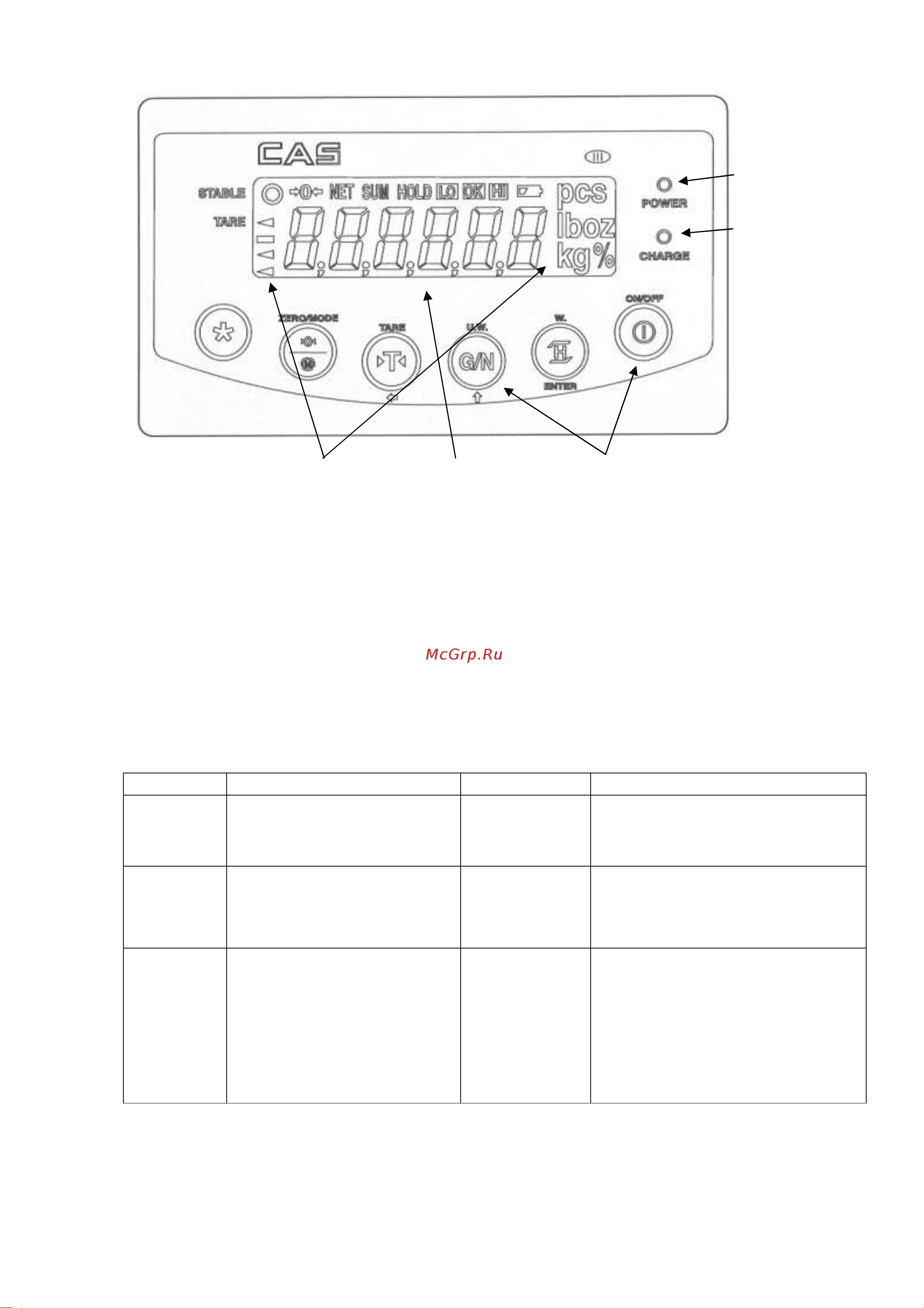

Рисунок 4.3 - Вид дисплея (со всеми включенными сегментами) и клавиатуры
4.2 ДИСПЛЕЙ И КЛАВИАТУРА
чек.
Дисплей весов состоит из 6-ти числовых разрядов, указателей и децимальных то-
Клавиатура предназначена для управления функциями работы весов, а в некоторых
случаях для ввода числовых данных. Большинство клавиш предназначается как для ввода
цифр, так и для управления некоторыми функциями весов. Ниже, в таблице 4.1, приведено
основное назначение клавиш.
Таблица 4.1 – Основное назначение клавиш
Клавиша
Функция
Клавиша
Функция
ON/OFF
Включиние / Выключение
питания
► T ◄
TARE
1. Ввод массы тары. Выход из
режима взвешивания с тарой.
2. Вход в режим установки вре-
мени (удерживать 2 секунды).
H
W.ENTER
1. Взвешивание неста-
бильных грузов
2. Показ введенной массы
(удерживать 5 секунд)
► 0 ◄
M
ZERO/MODE
1. Обнуление в случае ухода от
нулевой точки
2. Вход в режим настроек
(удерживать 2 секунды).
G/N
U.W.
1. Показ массы одной шту-
ки (удерживать 5 секунд).
2. Переключение между
массой нетто и массой
брутто в режиме взвеши-
вания с тарой.
3. Вход в режим тестиро-
вания (удерживать 2 се-
кунды).
1. Включение отключение под-
светки или вывода на печать (в
зависимости от настройки
«F_2»).
2. Вход в режим …
