CAS DL-100 [7/17] Установка весов

УСТАНОВКА

ВЕСОВ



Откройте упаковку и выньте основание, плат-

форму, стойку и индикаторную головку.



Подтяните шнур питания и кабель да-

тчика, выходящие из основания, и зафиксируйте их

в зажимах.



Как показано на рисунке 5.1 вставьте стойку ди-

сплея в кронштейн основания и закрепите ее четырьмя

болтами М10; наденьте на болты пласт-

массовые колпачки.



Вставьте в разрез стойки плас-

тмассовую крышку стойки.

Крышка

стойки



Вставьте в стойку индикатор-

ную головку и закрепите ее двумя

винтами М4.



Установите весы на ровную и

неподвижную поверхность, где

они будут эксплуатироваться.



Отрегулируйте горизонта-

льность весов, вращая винто-

вые опоры весов и одновре-

менно контролируя положе-

ние воздушного пузырька в

ампуле уровня (см. рисунок 5.2).

Весы выровнены, когда пузы рек

находится в центре черного

кольца ампулы.



Установите платформу на основание.

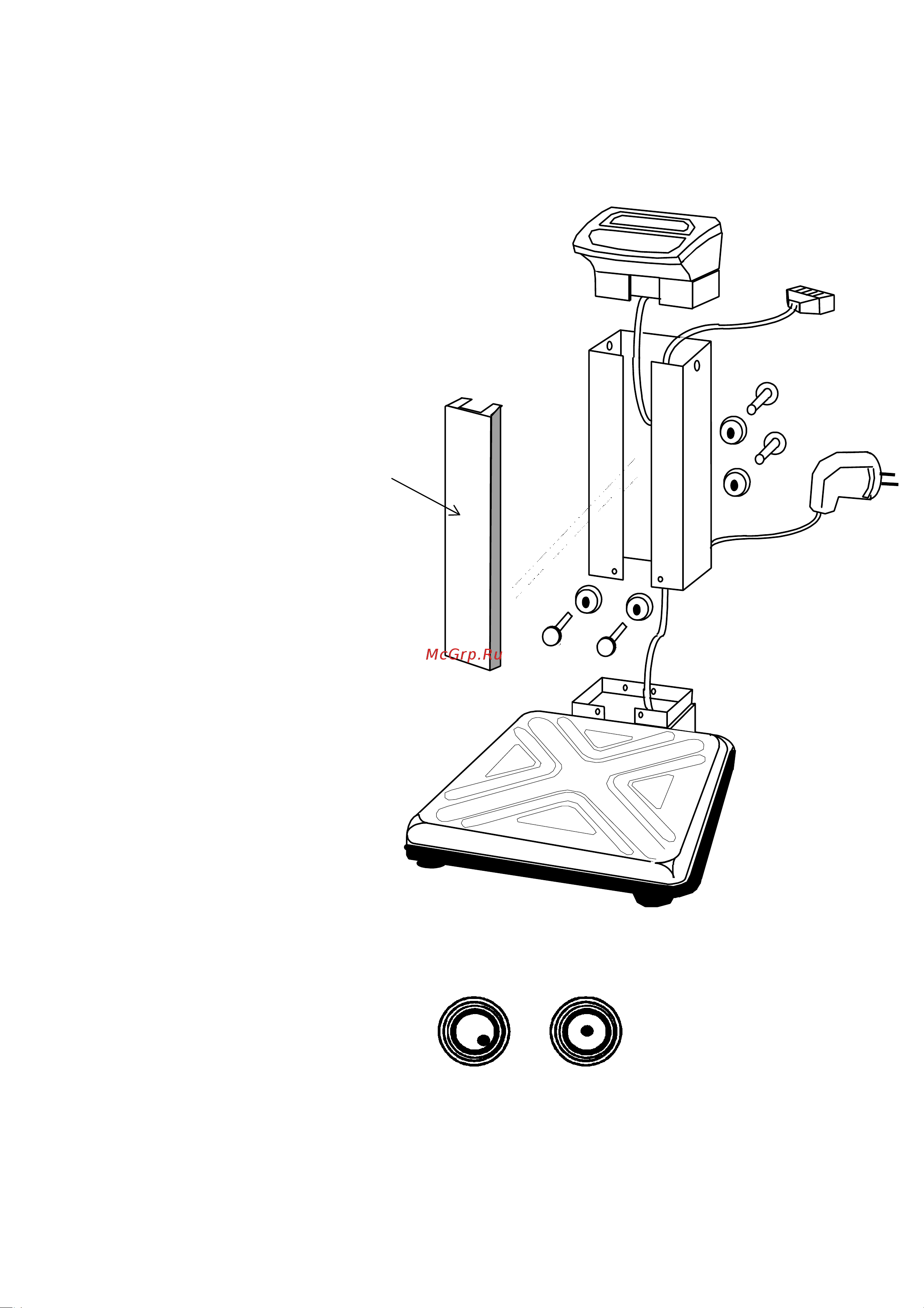

Рисукок 5.1 – Порядок сборки весов

НЕПРАВИЛЬНО ПРАВИЛЬНО

Рисукок 5.2 – Настройка уровня
