CAS DBII-300LCD (600х700) [14/49] Сборка весов со стойкой

5.2 СБОРКА ВЕСОВ СО СТОЙКОЙ

 При помощи винтов, входящих в комплект поставки, соедините крепление индикатора с

самим индикатором.

 Проденьте шнур в стойку и вставьте его в гнездо индикатора.

 Закрепите заземляющий провод на стойке или на платформе весов (крепление

заземляющего провода зависит от модели весов).

 Закрепите стойку в гнезде при помощи 2-х винтов, используя 6-ти гранный ключ,

входящий в комплект поставки (см. вид 1, рисунок 5.2).

Примечание. При установке стойки в гнездо крепления и в крепление индикатора следите,

чтобы не пережать шнур индикатора острыми краями металлической стойки.

 Спрячьте провод, выходящий наружу, в стойку (см. вид 2 и 3, рисунок 5.2).

 Установите весы на ровную поверхность.

 Проверьте уровень весов и при необходимости отрегулируйте его, вращая

регулировочные опоры-винты и контролируя положение воздушного пузырька в ампуле

уровня.

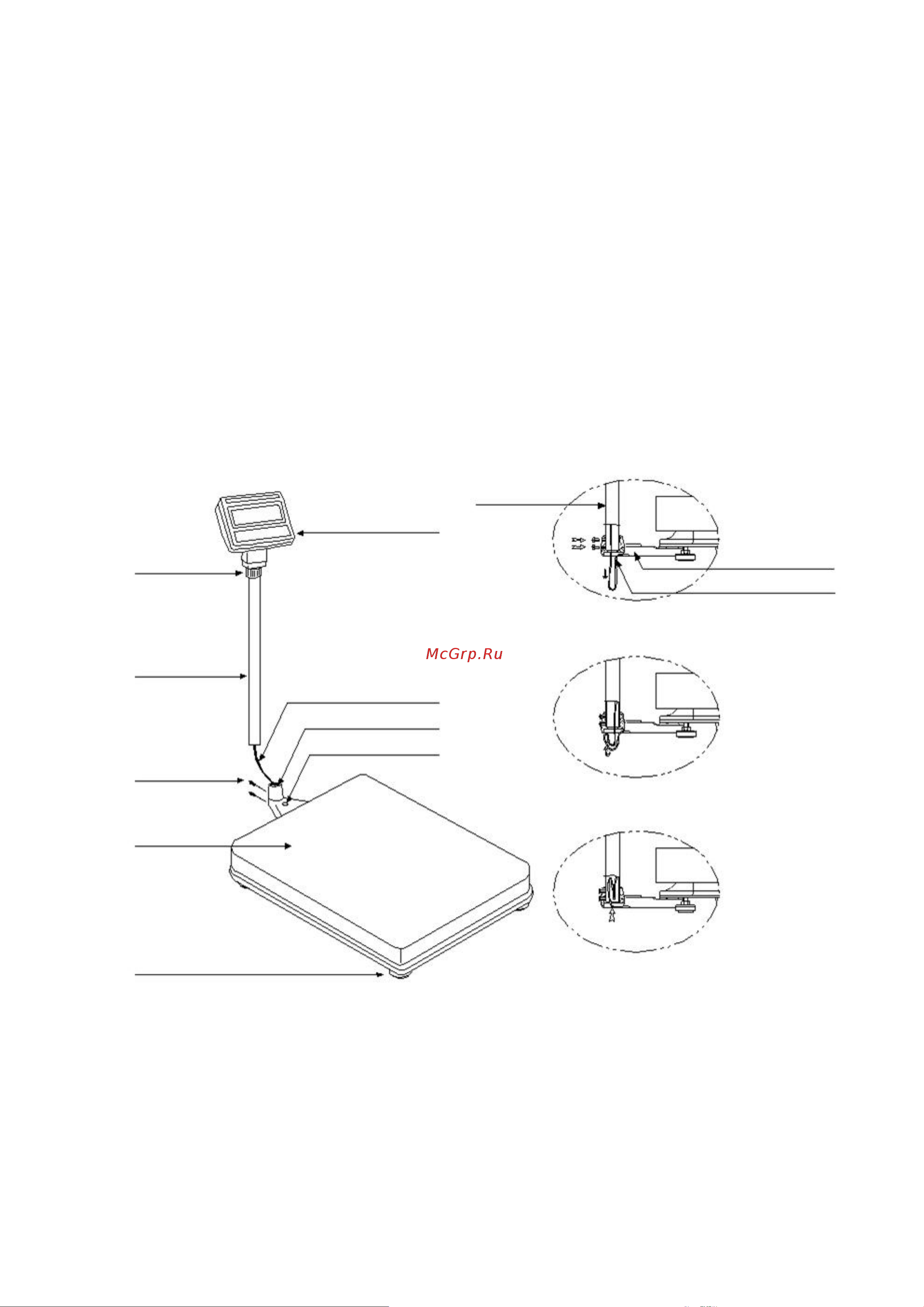

Рисунок 5.2 – Схема сборки весов со стойкой

КРЕПЛЕНИЕ

ИНДИКАТОРА

СТОЙКА

ИН

ИКАТОР

ТРУБА

СТОЙКИ

КРЕПЛЕНИЕ СТОЙКИ

КРЕПЛЕНИЕ

СТОЙКИ

УРОВЕНЬ

ШНУР

ВЕСОИЗМЕРИТЕЛЬНО

О АКА

ШНУР

ВЕСОИЗМЕРИТЕЛЬНОГО

ДАТЧИКА

РЕГУЛИРОВОЧНЫЕ ОПОРЫ-ВИНТЫ

ПЛАТФОРМА

ВИД 1

ВИД 2

ВИД 3

ВИНТ

(М6 х 12)
