Тв5.179.038 (Редакция 3) 2021 7

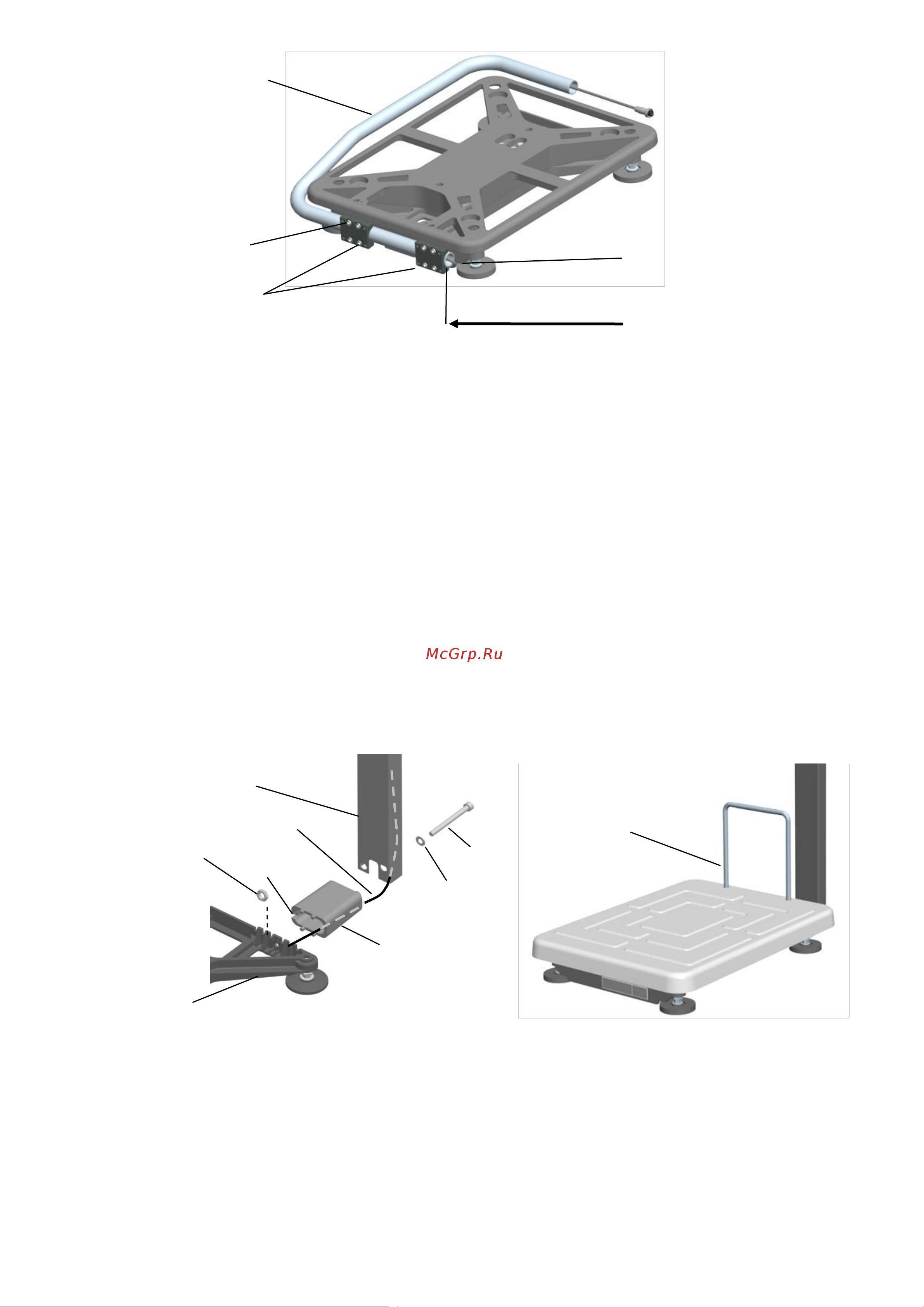

Рисунок 2 – Установка круглой вращающейся стойки

3.2.1.4 Установите резиновый амортизатор и грузоприемную платформу. Грузоприемная

платформа и взвешиваемый груз не должны касаться посторонних предметов.

3.2.2 Сборка модуля с прямоугольной стойкой

Набор креплений для прямоугольной стойки включает:

 винт М8 (1 шт.);

 шайбу 8 (1 шт.);

 гайку М8 (1 шт.);

 кронштейн стойки (1 шт.);

 ограничитель (1 шт.).

3.2.1.1 Переверните модуль и установите в горизонтальное положение с помощью

регулировочных опор и ампулы уровня, встроенной в корпус модуля. При необходимости затяните

контргайки регулировочных опор для предотвращения их вывинчивания.

3.2.1.2 Протяните кабель через кронштейн и стойку. Кабель должен входить в паз в кронштейне.

3.2.1.3 Наденьте на винт М8 шайбу 8. Установите кронштейн в специальные отверстия в

основании модуля и закрепите через него стойку к основанию, вставив винт в отверстие стойки и

стянув его гайкой, как показано на рис. 3А.

Во время затягивания гайки следите за тем, чтобы кабель не вышел из паза.

Рисунок 3 – Установка прямоугольной стойки c ограничителем

А) Установка стойки. Б) Установка ограничителя.

3.2.1.4 Установите резиновый амортизатор и грузоприемную платформу. Грузоприемная

платформа и взвешиваемый груз не должны касаться посторонних предметов.

3.2.1.5 Установите ограничитель в специальные отверстия в грузоприемной платформе (рис. 3Б).

Шайба

Гайка

Кронштейн

Кабель

Стойка прямоугольная

Основание

Ограничитель

Паз

Винт

А)

Б)

Стойка

Кронштейн

(2 шт.)

Вход кабеля в стойку

Сдвинуть до расстояния 3÷5 мм от края кронштейна

Винт фиксации

стойки (8 шт.)
