Тв5.179.038 (Редакция 3) 2021 9
Терминалы
АВ, АВ(RUEW)
Терминалы
А, А(RUEW), RA

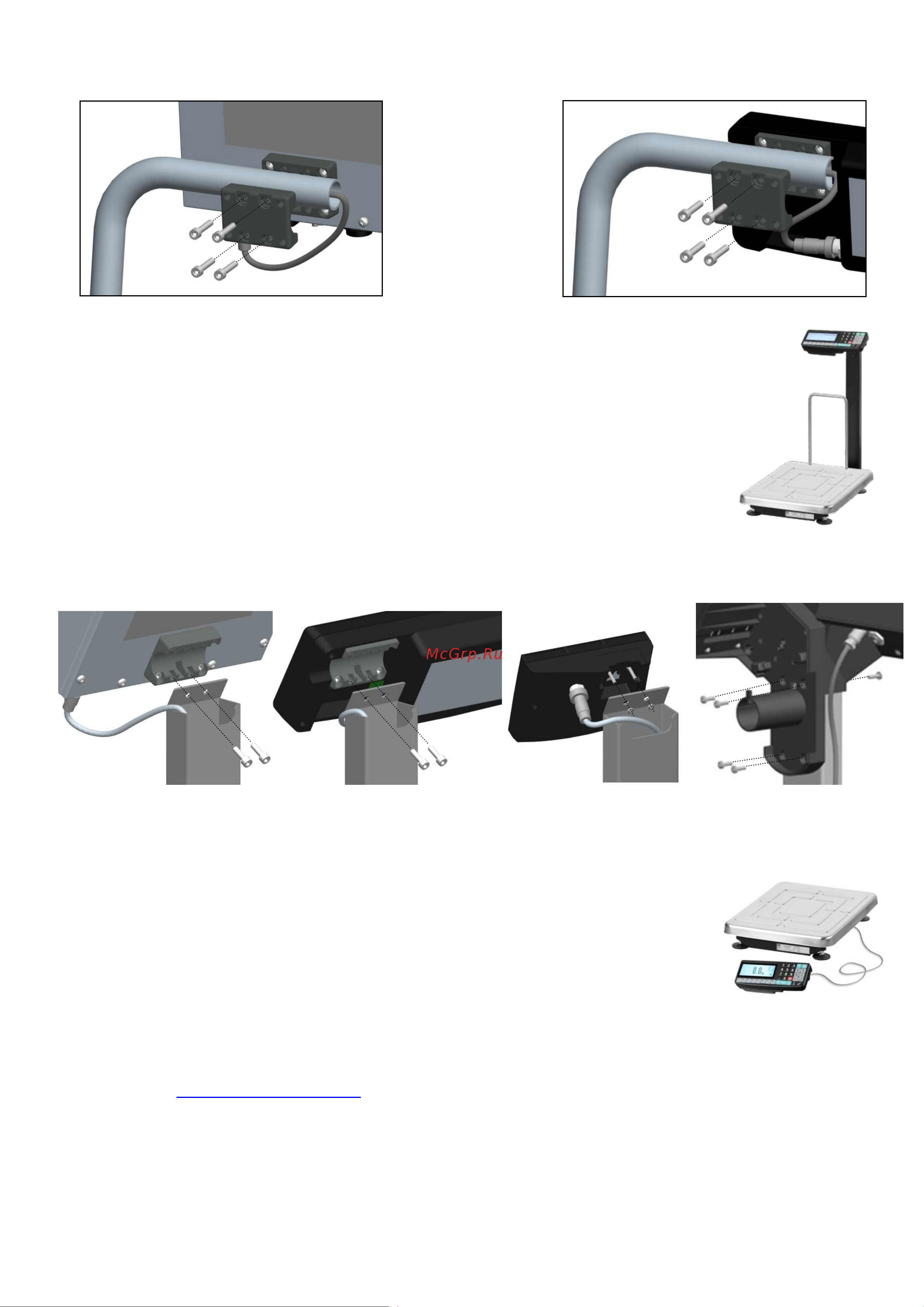

Рисунок 4 – Установка терминалов на круглой вращающейся стойке
3.3.2.3 Соедините кабель модуля с терминалом. Следите, чтобы кабель не
пережимался.
3.3.3 Установка весовых терминалов на прямоугольной стойке
В модификациях модуля TB-S_3 предусматривается установка терминала на
прямоугольной стойке (кроме терминалов RL и R2L). Использование
ограничителя, входящего в комплект поставки, позволяет предотвратить касание
груза стойки.
3.3.3.1 Закрепите терминал на стойке при помощи креплений и ключа,
входящих в комплект поставки весового терминала. Схема установки терминала
на стойке представлена на рисунке 5.
Терминалы
АВ, АВ(RUEW)
Терминалы
А, А(RUEW), RA
Терминалы
А01/TB
Терминалы
RP, R2P
Рисунок 5 – Установка терминалов на прямоугольной стойке
3.3.3.2 Соедините кабель модуля с терминалом. Следите, чтобы кабель не пережимался.
3.3.4 Установка весовых терминалов на столе или стене
Весовые терминалы могут размещаться на столе или стене рядом с
модулем.
Комплект установки терминала на столе и стене включен в комплект
поставки терминалов. Весовые терминалы RP, R2P, RL, R2L не
предусматривают установку на столе.
Схема установки весовых терминалов на стене показана в руководстве по
эксплуатации весового терминала.
3.3.4.1 Соедините кабель модуля с терминалом. При необходимости, используйте удлинительный
кабель, входящий в комплект поставки.
3.3.4.2 Установите терминал в удобном для работы месте (см. руководство по эксплуатации
терминалов на сайте АО «МАССА-К».
3.3.5 Установка весовых терминалов RL и R2L на модуль
В модификациях модуля предусматривается установка терминалов RL и R2L на модуль с
помощью платины, входящей в комплект поставки весового терминала. Схема установки терминалов
представлена на рисунке 6.
3.3.5.1 Выверните регулировочную опору и установите пластину так, чтобы паз пластины совпал
с ребром корпуса модуля.
3.3.5.2 Вкрутите регулировочную опору через отверстие пластины в корпус модуля до упора.
