10 А/ТВ (S) РЭ (Редакция 6.2) 2017
4.8.2 Порядок работы в дозирующем режиме
Порядок работы в дозирующем режиме аналогичен режиму контроля массы (п. 4.7).
4.8.3 Подключение дозирующих устройств
Подключение устройств дозирования производится через разъем интерфейса.
Управление устройствами дозирования производится сигналами S0 и S1 размахом от не более минус
3 В до не менее плюс 3 В (Рис. 4.3), при сопротивлении нагрузки не менее 3 кОм. При работе с дозирую-
щими устройствами возможно использование аппаратных сигналов “TARE” и “ZERO”, обеспечивающих
выборку массы тары и установку весов на нуль соответственно. Сигналы должны иметь уровни RS-232C и
активны в состоянии нуля (+ 4 …+ 12 В). Нумерация контактов разъема приведена на Рис. 4.4.
Уровни сигналов S0 и S1 формируются драйвером RS-232С (м/с SP202EEN). Во избежание выхо-
да весов из строя не допускайте подачу питающих напряжений устройств дозатора на контакты цепей S0 и
S1 разъема интерфейса.
5 Установка параметров
С клавиатуры можно изменить ряд параметров весов (Табл. 5.1). Для входа в меню параметров,
после включения весов (во время прохождения теста индикатора) нажать кнопку . На индикаторе
появится наименование первого параметра «Sound».
Кнопка служит для выбора параметра.
Кнопка для набора значения параметра.
Кнопка для выхода из меню.
Табл. 5.1
Параметр
Наименовние
параметра
Возможные
значения
Примечание
Звуковой
сигнал
Sound On; OFF Включает или отключает звуковой сигнал
Яркость
подсветки
LIGHt 0; 1; 2; 3; 4
Регулирует яркость подсветки:
0 - отключена, 4 - максимальная
Режим
энергосбе-
режения
EnErGY On; OFF
On - включает режим энергосбережения.
OFF - отключает режим энергосбережения.
При включенном режиме энергосбережения, под-
светка индикации гаснет, если в течение 10 секунд
не производилось взвешивания товара и не нажи-
мались кнопки клавиатуры.
t
t
U
S1
≤ - 3 В
U
S1
≥ 3 В
U
S0
≥ 3 В
m, кг
0
U
S0
≤ - 3 В
Цепь
Конт.
S1
1
ZERO
2
S0
3
TARE
4
GND
5
6
7
8
9
DRB-9MA
t
0
0

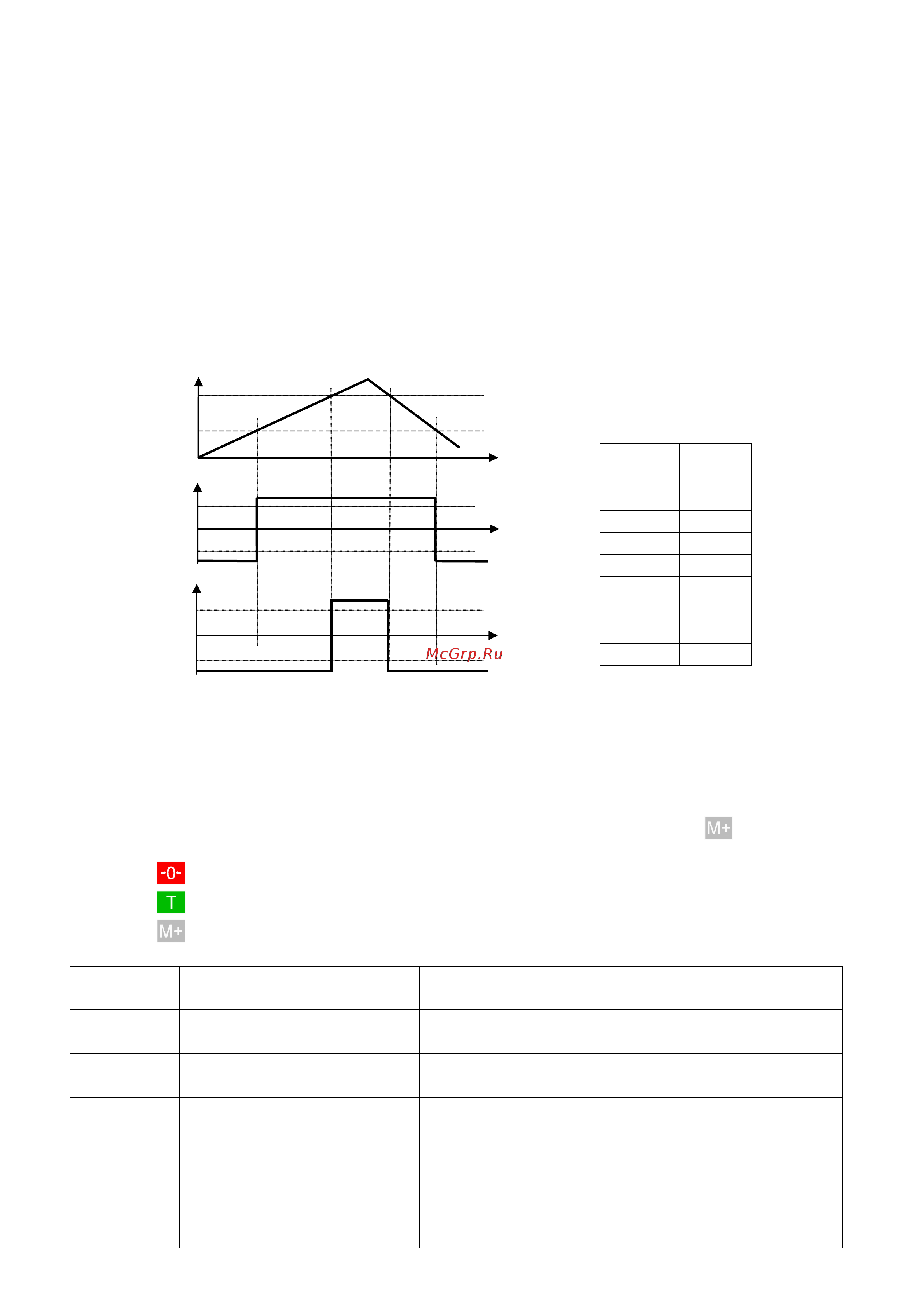

Рис. 4.3 - Зависимость сигналов
управления от массы
дозирующими устройствами
Рис. 4.4 - Наименование контатов
разъема в режиме управления
