12 А/ТВ (S) РЭ (Редакция 6.2) 2017
Протокол № 3
Протокол поддерживается только для весов с ценой поверочного деления (e
1
Передача байта осуществляется через универсальный асинхронный приемопередатчик последо-
вательным потоком 10 бит (
) не менее 1 г.
Скорость обмена 4800 бод.
Протокол обеспечивает одностороннюю передачу данных во внешнее устройство.
Рис. 6.2):
- 1 стартовый бит;
- 8 бит данных (D0÷D7);
- 1 стоповый бит.

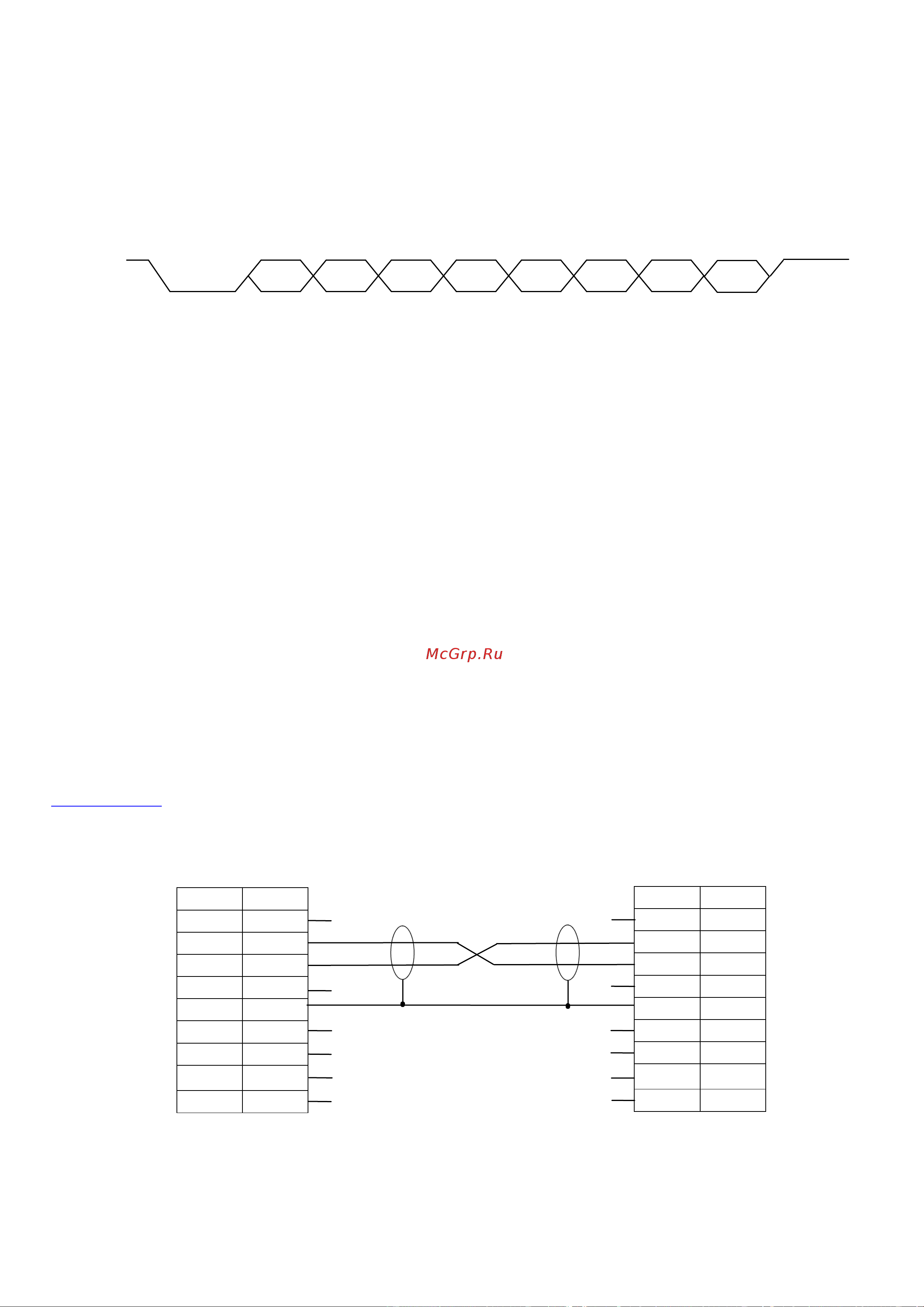

Рис. 6.2 - Диаграмма передачи байта
Данные передаются по окончании процесса взвешивания двумя повторяющимися посылками.
Каждая посылка содержит 5 байт:
- 1-й и 2-й байты - код начала посылки, содержит числа 55Н и ААН соответственно;
- 3-й и 4-й байты - двухбайтное значение массы в граммах в двоичной системе счисления (4-й
байт - старший);
- 5-й байт - знак: 00Н - плюс, 80Н - минус.
Протокол допускает использование аппаратного сигнала «TARE», обеспечивающего выборку
массы тары. Сигнал активен в состоянии нуля (+ 4…+ 12 В). Длительность сигнала не менее 400 мс.
Протокол «1С»
Протокол обеспечивает взаимодействие весов с системой "1С: Предприятие" и позволяет:
- удаленно получать значение массы с весов в документы 1С;
- удаленно устанавливать значение массы тары на весах.
Весы могут быть подключены к системе "1С: Предприятие" одним из следующих способов:
1. Для "1С: Предприятие 8.3" с библиотекой подключаемого оборудования (БПО) версии 1.2.4 и
выше - через унифицированные механизмы работы с БПО 1С в разделе "Электронные весы".
2. Для любой платформы "1С: Предприятие":
- с помощью унифицированных обработок для электронных весов, предоставляемых ЗАО
"МАССА-К";
- c помощью "Драйвера R - 1C".
Унифицированные обработки и "Драйвер R - 1C" с описаниями можно найти на сайте
www.massa.ru
Электрические схемы интерфейсных кабелей приведены на
Рис. 6.3 и Рис. 6.3.
Рис. 6.3 - Схема электрическая кабеля для варианта терминала с вилкой DB-9М
Х2 (розетка DB-9F, с кожухом)
Конт.
Цепь
1
2
RxD
3
TxD
4
5
GND
6
7
8
9
Конт.
Цепь
1
2
RxD
3
TxD
4
5
GND
6
7
8
9
Х1 (розетка DB-9F, с кожухом)
START
STOP
D0
D1
D2
D3
D4
D5
D6
D7
