А/ТВ (S) РЭ (Редакция 6.2) 2017 11
6 Описание интерфейса
Весы оснащены последовательным интерфейсом RS-232 и поддерживают три протокола обме-
на для связи с компьютером: №2, №3 и 1С.
Установка номера протокола осуществляется следующим образом:
- во время прохождения теста нажать кнопку
и, удерживая ее, нажать кнопку . Удержи-
вать кнопки до появления сообщения «Int №» (№ - номер протокола), после чего отпустить сначала
кнопку , а затем кнопку ;
- нажатием кнопки установить требуемый номер протокола;
- нажатием кнопки
вернуться в тест.
Протокол № 2:
Протокол обеспечивает двухстороннюю передачу данных со скоростью обмена 4800 Бод. Прием
и передача байта осуществляется через универсальный асинхронный приемопередатчик последова-
тельным потоком 11 бит, в соответствии с Рис. 6.1:
- 1 стартовый бит;
- 8 бит данных (начиная с младшего) (D0-D7);
- 1 бит контроля по паритету (по четности)(P);
- 1 стоповый бит.

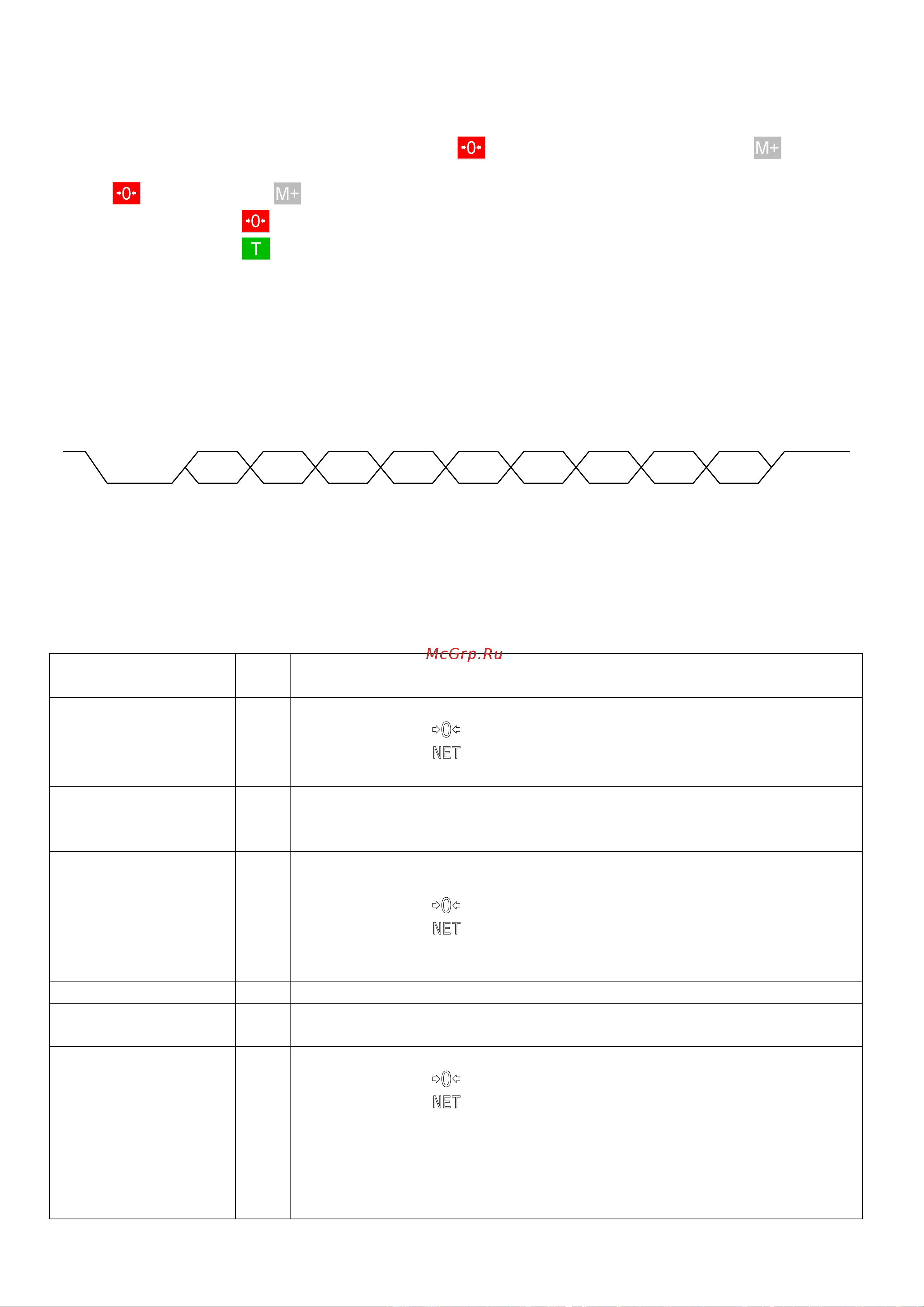

Рис. 6.1 - Диаграмма приема/передачи байта
Весы являются ведомым устройством, выполняющим команды ведущего устройства. Команда
всегда состоит из одного байта. Передаваемая весами информация состоит из 2-х или 5-и байт, кото-
рые передаются в следующей последовательности: сначала (D0-D7), затем (D8-D15), (D16-D23),
(D24-D31), (D32-D39).
Список команд приведен в Табл. 6.1 (все коды приведены в шестнадцатеричной системе счисления).
Табл. 6.1
Команда Код Информация, передаваемая весами
Запрос слова
состояния
0x44
D7 - индикатор процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 ÷ D8, D4 ÷ D0 - неопределенное состояние.
Запрос массы, выво-
димой на индикацию
0x45
D15 - знак массы: 0 – «+», 1 – «-» ;
D14 ÷ D0 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления.
Запрос дискретности
отсчета
0x48
D7 - индикатор процесса взвешивания:
1 - завершен, 0 - не завершен;
D6 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 ÷ D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг.
Выборка массы тары
0x0D
Весы не передают информацию.
Установка нуля на
индикаторе массы
0x0E
Весы не передают информацию.
Запрос массы, слова
состояния и дискрет-
ности отсчета
0x4A
D7 - состояние процесса взвешивания: 1 - завершен, 0 - не завершен;
D6 - индикатор « »:0 - не высвечен, 1 - высвечен;
D5 - индикатор « »: 0 - не высвечен, 1 - высвечен;
D15 ÷ D8 - дискретность отсчета: 0x00 - 1 г; 0x01 - 0,1 г;
0х04 - 0,01 кг; 0х05 - 0,1 кг;
D39 - знак массы: 0 - «+», 1 - «-»;
D38 ÷ D16 - масса в граммах с дискретностью, соответствующей типу
весов, в прямом коде в двоичной системе счисления.
P
START
STOP
D0
D1
D2
D3
D4
D5
D6
D7
